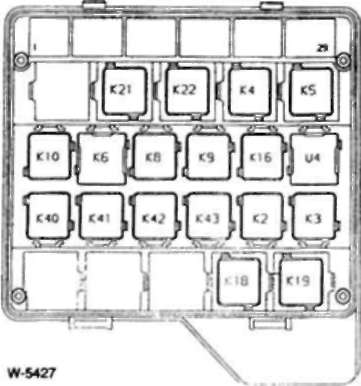

Реле в монтажном блоке "low-version"
|
N репе |
Назначение |
|
К2 |
Звуковой сигнал |
|
КЗ |
Снятие напряжения с контакта R |
|
К4 |
Вентилятор отопи те ля/стояночный |
|
обогрев |
|
|
K5 |
Интенсивная очистка/насос омывателя |
|
К6 |
Модуль SRA |
|
К8 |
Дополнительный водяной насос |
|
К9 |
Снятие напряжения с контакта 15 |
|
К10 |
Защита от перегрузки системы ABS/ASC |
|
К16 |
Прерыватель аварийной сигнализации |
|
30/30 |
|
|
К18 |
Развязка кондиционер - Motronic |
|
K19 |
Компрессор кондиционера |
|
К21 |
Включение 1 скорости дополни тельного |
|
вентилятора |
|
|
К22 |
Включение 2 скорости дополнительного |
|
вентилятора |
|
|
К40 |
Включение ближнего света фар |
|
К41 |
Включение дальнего света фар |
|
К42 |
Включение противотуманных фар |
|
К43 |
Включение противотуманных огней |
|
U4 |
Датчик противоугонной сигнализации |
|
30/30 |
