Установка троса привода стояночного тормоза
• Проложите трос от рычага стояночного тормоза до тормозного механизма заднего колеса
Внимание: при установке троса в защитную трубку проследите, чтобы опора троса прилегала к трубке.
• Вставьте трос в пластмассовые зажимы на продольной штанге задней подвески.
• Установите опору тормозных колодок и закрепите ее на щите тормозного механизма двумя болтами (2).
• Установите остальные детали стояночного тормозного механизма.
• Установите рычаг привода стояночного тормоза
• Отрегулируйте стояночный тормоз

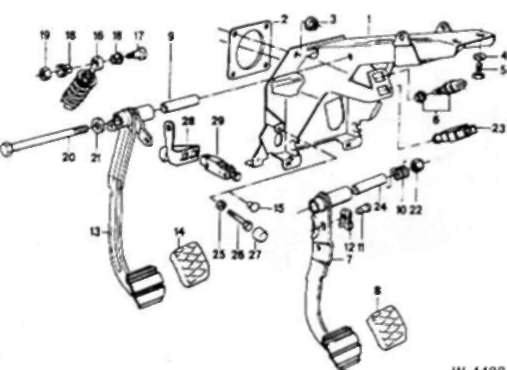

Педаль тормоза
1 - кронштейн
2 - прокладка
3 - гайка с буртиком М8
4 - шайба
5 - шестигранный болт
6 - датчик системы контроля
7 - рычаг педали тормоза
8 - накладка педали
9 - дистанционная втулка
10 - пружина
11 - палец 12-скоба
13 - рычаг педали сцепления
14 - накладка педали
15 - упор
16 - нажимная пружина
17 - опорный болт
18 - втулка
19 - самостопорящаяся гайка М8
20 - осевой болт
21 - шайба
22 - самостопорящаяся гайка
23 - выключатель стоп-сигналов
24 - дистанционная «тулка
25 - гайка
26 - болт
27 - упор
28 - кронштейн
29 - выключатель педали сцепления
