Установка водяного насоса

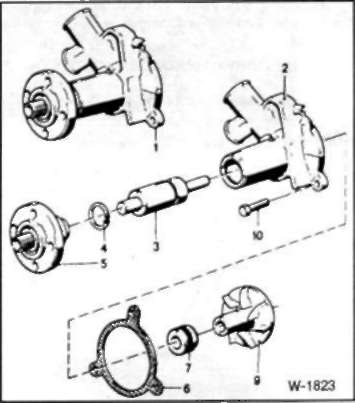

• Все двигатели, кроме М50: очистите установочные поверхности от остатков прокладки с помощью скребка. На рисунке показаны следующие детали: 2 —корпус; 3 — подшипник насоса; 4 — стопорное кольцо; 5 — ступица; 6 — прокладка; 7 — сальник; 9 — крыльчатка.
• Двигатель М50: выверните вспомогательные болты, замените уплотнительное кольцо и нанесите на него силиконовую смазку.
• Установите водяной насос с новой прокладкой и равномерно затяните крепежные болты моментом 22 Н-м.
• Освободите натяжной штифт, не задевая при этом водяной насос.
• Установите защитную крышку зубчатого ремня.
• Присоедините шланги к водяному насосу и закрепите их хомутами.
• Установите приводной шкив водяного насоса.
• Установите и натяните клиновой ремень.
• Затяните болты крепления приводного шкива моментом 9 Н-м, удерживая шкив за клиновой ремень.
• Установите вентилятор.
• Заполните систему охлаждения
• Присоедините провод массы к аккумуляторной батарее.
• Прогрейте двигатель и убедитесь в отсутствии утечек через прокладку водяного насоса и в местах присоединения шлангов к насосу.
