13.2.8. Омыватель фар

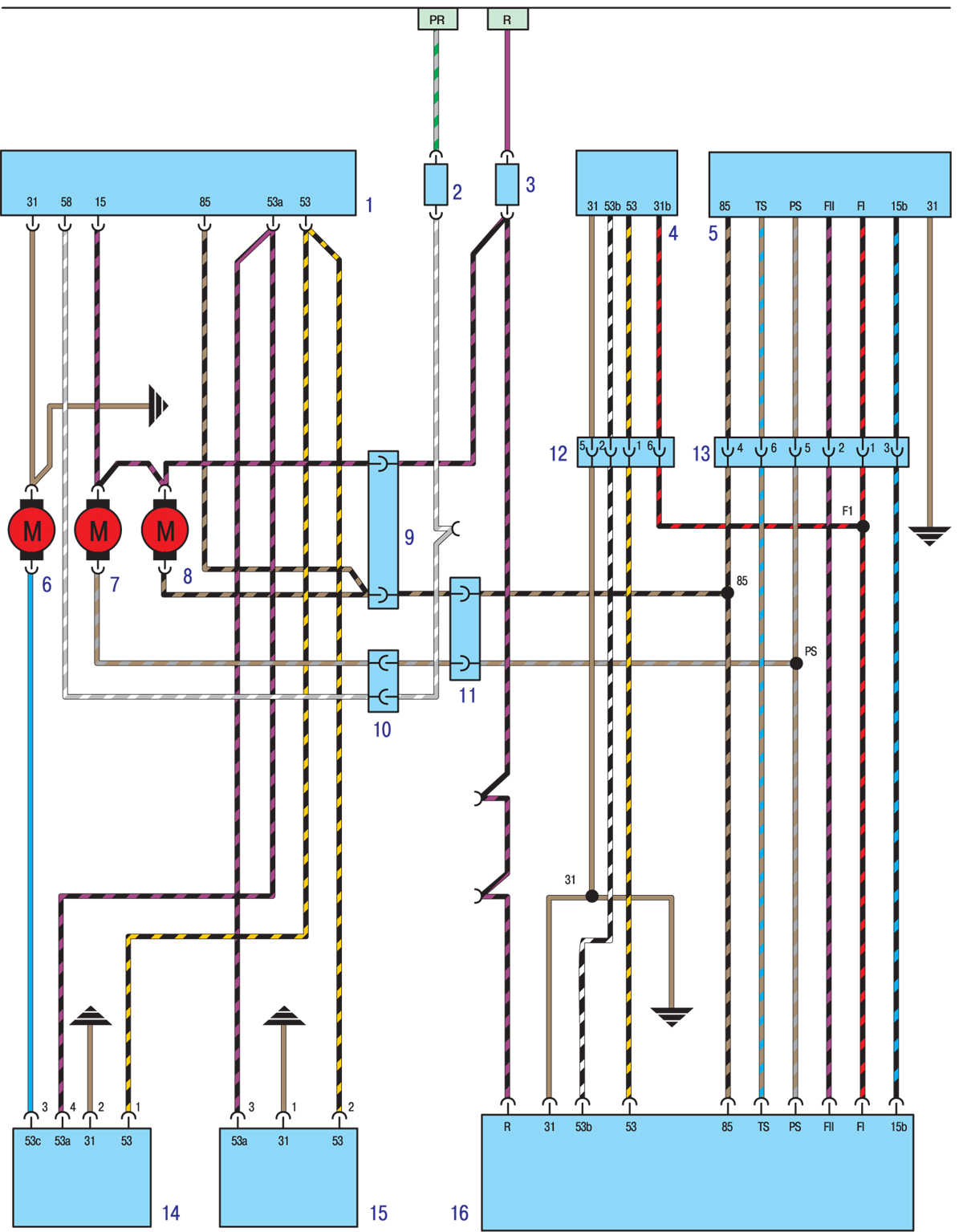

| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1. Блок управления омывателем фар (смонтирован на
бачке)
2. Предохранитель (задние фонари) 3. Предохранитель (звуковой сигнал, блок управления очистителем/ омывателем ветрового стекла и очистителем фар) 4. Электродвигатель очистителя ветрового стекла 5. Переключатель 6. Насос омывателя фар 7. Насос для ускоренного омывания фар 8. Насос омывателя ветрового стекла 9. Контактный разъем провода очистителя фар/ передней секции 1 (насос омывателя) |
10. Контактный разъем провода очистителя фар/ передней
секции 2 (разъем очистителя) 11. Разъем соединения проводки передней и центральной секций 12. Контактный разъем электродвигателя стеклоочистителя 13. Разъем центральной секции проводки и переключателя очистителя 14. Электродвигатель очистителя ветрового стекла 15. Электродвигатель очистителя левой фары 16. Реле поочередной работы очистителя и омывателя |
