9.5. Педаль сцепления

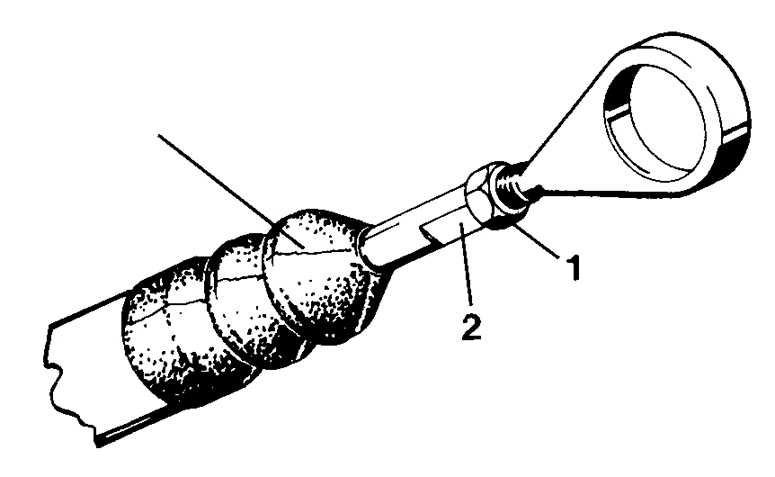

Контргайка штока педали сцепления
|
|
Для регулировки сместите чехол, отпустите контргайку (1)
и вращайте шток за лыски (2). |
Проверка и регулировка
Предупреждение
педали требуется только при замене главного цилиндра.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

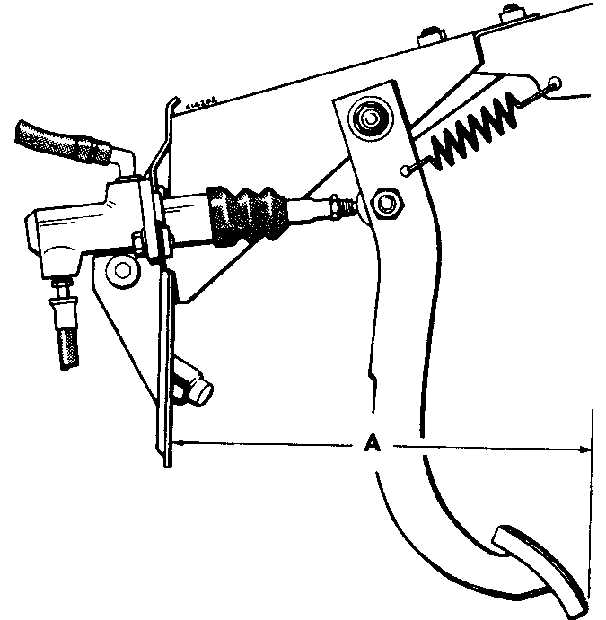

1. Проверьте
расстояние А от кромки педали до
перегородки. |
|
2. Для
регулировки отпустите гайку и болт
толкателя. Болт имеет эксцентрик,
обеспечивающий перемещение педали при
вращении болта. После регулировки педали
затяните гайку. Если на болт педали нанесена
метка, то она должна быть расположена на
одной прямой с цилиндром и обращена от
цилиндра. |
3. На
части автомобилей предусмотрена
дополнительная регулировка, которая
обеспечивается вращением штока главного
цилиндра при отпущенной контргайке.
Предупреждение
допускается заворачивать толкатель до
предела. После регулировки убедитесь, что
между контргайкой и педалью имеется зазор. В
противном случае толкатель погнется.
перетягивайте контргайку толкателя во
избежание срыва резьбы. |
|
