3.3.6.6. Формирователь импульсов и блок электронного зажигания

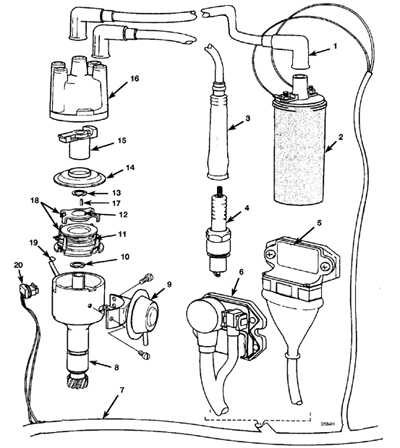

Приборы системы зажигания TCI
1. Высоковольтный провод катушки
2. Катушка зажигания
3. Высоковольтный провод свечи
4. Свеча
5. Блок электронного зажигания Bosch
6. Блок электронного зажигания Siemens/ Telefunken
7. Проводка
8. Корпус распределителя
9. Вакуумный регулятор
10. Стопорное кольцо
|
11. Формирователь импульсов
12. Пластина ротора индукционного датчика
13. Стопорное кольцо
14. Чехол
15. Бегунок
16. Распределитель
17. Штифт
18. Узел индукционного датчика и формирователя импульсов
19. Скоба
20. Разъем |
На рассматриваемых автомобилях устанавливаются блоки электронного
зажигания 2 типов, которые внешне отличаются по количеству разъемов.
У блока фирмы Bosch 1 разъем, у блока фирмы Siemens/ Telefunken – 2
разъема. Формирователь импульсов смонтирован внутри распределителя
зажигания.
Винты крепления блока зажигания Siemens
|
Блок Bosch имеет аналогичное крепление. |
Извлечение пластины ротора формирователя
Винты крепления обмотки датчика формирователя к нижней пластине
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ |
Блок
электронного зажигания |
|
|
1. Проверьте
наличие напряжения батареи при включенном
зажигании между выводами 2 и 4
отсоединенного разъема (Bosch) или 3 и 6 (Siemens/
Telefunken). |
2. Проверьте
наличие цепи между выводом 2 и массой (Bosch)
или 6 и массой (Siemens/ Telefunken), а
также между выводами разъема 4 (Bosch) или 3
(Siemens/ Telefunken) и выводом 15 на
катушке зажигания. Если результаты проверки
неудовлетворительные, то проверьте проводку. |
Формирователь импульсов |
|
3. Подключите
цифровой вольтметр к выводам разъема 5 и 6 (Bosch)
или между выводами малого разъема, соблюдая
полярность вольтметра (на блоке Siemens/
Telefunken) и убедитесь, что при вращении
двигателя стартером на этих выводах есть
переменное напряжение 1–2 В. В противном
случае проверьте проводку. |
4. Проверьте
сопротивление формирователя между выводами 5
и 6 (Bosch) или между выводами малого
разъема (Siemens/ Telefunken), которое
должно быть 1–1,2 кОм. |
5. Если
сопротивление отличается, то формирователь
замените. Если сопротивление соответствует
норме, а напряжения питания и сигнала
отличаются, то замените блок зажигания. |
|
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ |
Блок
электронного зажигания |
1. Отсоедините
разъем от блока электронного зажигания,
отверните винты крепления блока и достаньте
блок из моторного отсека. |
2. Установка
выполняется в обратном порядке. Если
меняется блок Bosch, то приклейте его к
теплоотводу диэлектрическим составом Curil
R2 (N по каталогу 81 22 9 43) или
силиконовой мастикой, предварительно очистив
остатки старого клея шкуркой класса 180. |
Формирователь импульсов |
3. Отсоедините
батарею от массы. Снимите распределитель
зажигания. |
4. Удалите
стопорное кольцо, осторожно, не допуская
деформации, подденьте и достаньте ротор
формирователя. |
5. Отверните
винты и отсоедините вакуумный регулятор. |
6. Удалите
стопорное кольцо и осторожно снимите
формирователь с пластиной. |
7. Отверните
винты и снимите формирователь с пластины. |
8. Установка
выполняется в обратном порядке. Проложите
между обмоткой датчика формирователя и
пластиной изоляционное кольцо, сцентрируйте
его перед тем как затянуть винты.
Отрегулируйте зазор в датчике (см. подраздел
3.3.6.8). |
|
