NOTE:

If it is necessary to check the transmission below

the operating temperature, the fluid level should be
between the two “COLD” (lower) holes on the dipstick
with the fluid at approximately 70°F (21°C) (room tem-
perature). If the fluid level is correctly established at
room temperature, it should be between the “HOT”
(upper) reference holes when the transmission reaches
180°F (82°C). Remember it is best to check the level at the
normal operating temperature.

CAUTION!

Be aware that if the fluid temperature is below 50°F
(10°C) it may not register on the dipstick. Do not add
fluid until the temperature is elevated enough to
produce an accurate reading.

7. Check for leaks. Release parking brake.

To prevent dirt and water from entering the transmission
after checking or replenishing fluid, make certain that the
dipstick cap is properly reseated. It is normal for the
dipstick cap to spring back slightly from its fully seated
position, as long as its seal remains engaged in the
dipstick tube.

Automatic Transmission Fluid And Filter Change
Refer to the “Maintenance Schedule” for the proper
maintenance intervals.

NOTE:

If the transmission is disassembled for any

reason, the fluid and filter(s) should be changed.

It is important that proper lubricant is used in the
transmission. Refer to “Fluids, Lubricants, and Genuine
Parts” in “Maintaining Your Vehicle” for further
information.

428

MAINTAINING YOUR VEHICLE

Appearance Care And Protection From Corrosion

Protection Of Body And Paint From Corrosion
Vehicle body care requirements vary according to geo-
graphic locations and usage. Chemicals that make roads
passable in snow and ice, and those that are sprayed on
trees and road surfaces during other seasons, are highly
corrosive to the metal in your vehicle. Outside parking,
which exposes your vehicle to airborne contaminants,
road surfaces on which the vehicle is operated, extreme
hot or cold weather and other extreme conditions will
have an adverse affect on paint, metal trim, and under-
body protection.

The following maintenance recommendations will enable
you to obtain maximum benefit from the corrosion
resistance built into your vehicle.

What Causes Corrosion?
Corrosion is the result of deterioration or removal of
paint and protective coatings from your vehicle.

The most common causes are:

• Road salt, dirt and moisture accumulation.
• Stone and gravel impact.
• Insects, tree sap and tar.
• Salt in the air near seacoast localities.
• Atmospheric fallout/industrial pollutants.

Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using MOPAR

威 Car Wash or equiva-

lent, or a mild car wash soap and rinse the panels
completely with clear water.

• If insects, tar or other similar deposits have accumu-

lated on your vehicle, use MOPAR

威 Super Kleen Bug

and Tar Remover or equivalent to remove.

7

MAINTAINING YOUR VEHICLE

429

• Use a high quality cleaner wax, such as MOPAR威

Cleaner Wax or equivalent to remove road film, stains
and to protect your paint finish. Take care never to
scratch the paint.

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

CAUTION!

• Do not use abrasive or strong cleaning materials

such as steel wool or scouring powder which will
scratch metal and painted surfaces.

• Use of power washers exceeding 1,200 psi

(8 274 kPa) can result in damage or removal of
paint and decals.

Special Care

• If you drive on salted or dusty roads or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels and trunk be kept clear and
open.

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• If your vehicle is damaged due to a collision or similar

cause which destroys the paint and protective coating,
have your vehicle repaired as soon as possible. The
cost of such repairs is considered the responsibility of
the owner.

430

MAINTAINING YOUR VEHICLE

• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

• Use MOPAR威 Touch Up Paint or equivalent on

scratches as soon as possible. Your authorized dealer
has touch up paint to match the color of your vehicle.

Wheel And Wheel Trim Care

• All wheels and wheel trim, especially aluminum and

chrome plated wheels, should be cleaned regularly
with a mild soap and water to prevent corrosion.

• To remove heavy soil and/or excessive brake dust, use

MOPAR

威 Wheel Cleaner or equivalent or select a

non-abrasive, non-acidic cleaner.

CAUTION!

Do not use scouring pads, steel wool, a bristle brush,
or metal polishes. Do not use oven cleaner. These
products may damage the wheel’s protective finish.
Avoid automatic car washes that use acidic solutions
or harsh brushes that may damage the wheel’s pro-
tective finish. Only MOPAR

威 Wheel Cleaner or

equivalent is recommended.

Stain Repel Fabric Cleaning Procedure – If
Equipped
Stain Repel seats may be cleaned in the following man-
ner:

• Remove as much of the stain as possible by blotting

with a clean, dry towel.

• Blot any remaining stain with a clean, damp towel.

7

MAINTAINING YOUR VEHICLE

431

• For tough stains, apply MOPAR威 Total Clean or

equivalent, or a mild soap solution to a clean, damp
cloth and remove stain. Use a fresh, damp towel to
remove soap residue.

• For grease stains, apply MOPAR威 Multi-Purpose

Cleaner or equivalent to a clean, damp cloth and
remove stain. Use a fresh, damp towel to remove soap
residue.

• Do not use any harsh solvents or any other form of

protectants on Stain Repel products.

Interior Care
Use MOPAR

威 Total Clean or equivalent to clean fabric

upholstery and carpeting.

Use MOPAR

威 Total Clean or equivalent to clean vinyl

upholstery.

MOPAR

威 Total Clean or equivalent is specifically recom-

mended for leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt
can act as an abrasive and damage the leather upholstery
and should be removed promptly with a damp cloth.
Stubborn soils can be removed easily with a soft cloth
and MOPAR

威 Total Clean or equivalent. Care should be

taken to avoid soaking your leather upholstery with any
liquid. Please do not use polishes, oils, cleaning fluids,
solvents, detergents, or ammonia-based cleaners to clean
your leather upholstery. Application of a leather condi-
tioner is not required to maintain the original condition.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

432

MAINTAINING YOUR VEHICLE

Cleaning Headlights
Your vehicle is equipped with plastic headlights and fog
lights (if equipped) that are lighter and less susceptible to
stone breakage than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution fol-
lowed by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with MOPAR

威 Glass Cleaner or any commercial

household-type glass cleaner. Never use an abrasive type

cleaner. Use caution when cleaning the inside rear win-
dow equipped with electric defrosters or the right rear
quarter window equipped with the radio antenna. Do
not use scrapers or other sharp instruments which may
scratch the elements. When cleaning the rearview mirror,
spray cleaner on the towel or rag that you are using. Do
not spray cleaner directly on the mirror.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft rag. A mild soap solution may be
used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

2. Dry with a soft cloth.

7

MAINTAINING YOUR VEHICLE

433

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage can also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the car to
wash them. Dry with a soft cloth.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

FUSES

Totally Integrated Power Module

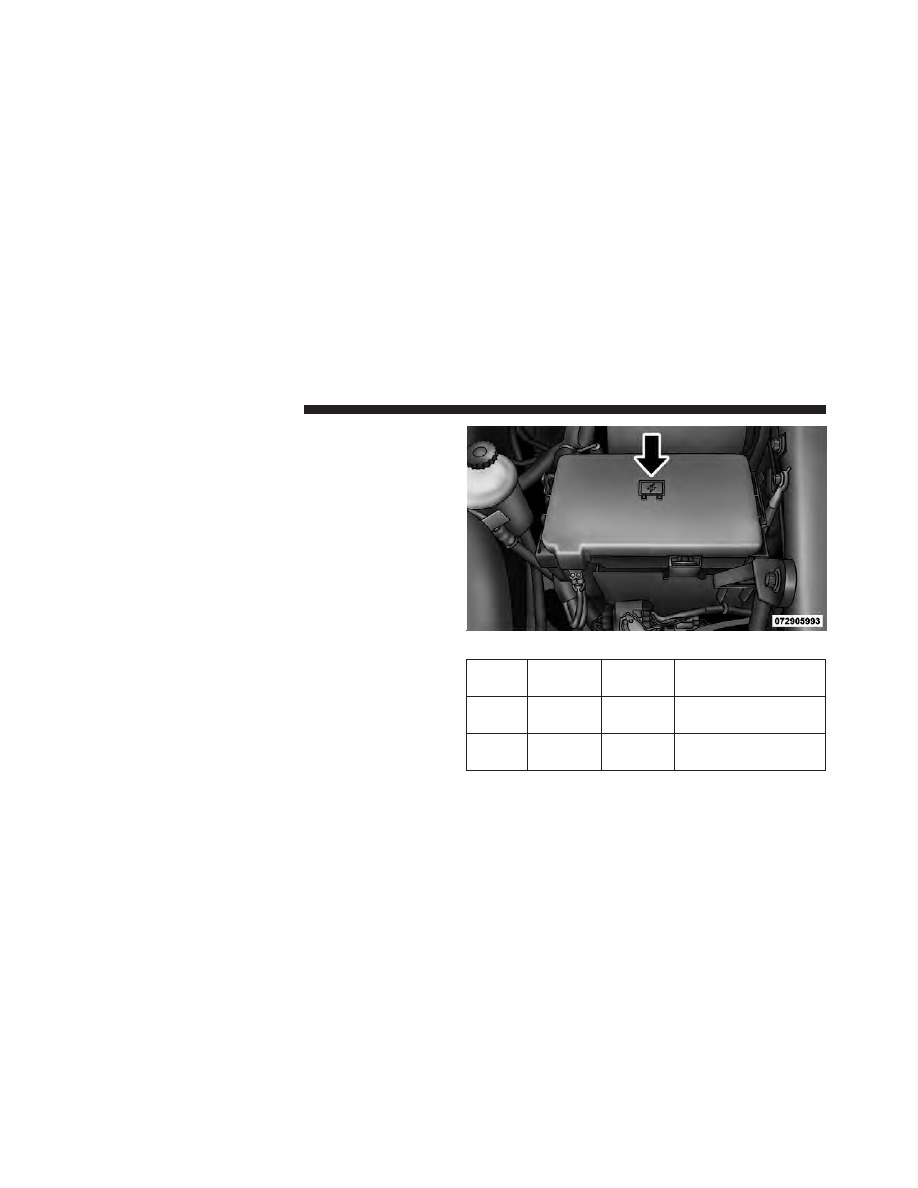

The Totally Integrated Power Module is located in the
engine compartment near the battery. This center con-
tains cartridge fuses and mini fuses. A description of each
fuse and component may be stamped on the inside cover,
otherwise the cavity number of each fuse is stamped on
the inside cover that corresponds to the following chart.

Cavity Cartridge

Fuse

Mini

Fuse

Description

J01

40 Amp

Green

Trailer Tow

J02

30 Amp

Pink

Electric Brake

Totally Integrated Power Module

434

MAINTAINING YOUR VEHICLE

Cavity Cartridge

Fuse

Mini

Fuse

Description

J03

30 Amp

Pink

Diesel Powertrain
Control Module – If
Equipped

J04

25 Amp

Natural

Driver Door Node

J05

25 Amp

Natural

Passenger Door Node

J06

40 Amp

Green

Antilock Brakes
Pump/Stability Con-
trol System

J07

30 Amp

Pink

Antilock Brakes
Valve/Stability Con-
trol System

J08

40 Amp

Green

Power Seat

J10

30 Amp

Pink

Sway Bar Module – If
Equipped

Cavity Cartridge

Fuse

Mini

Fuse

Description

J11

30 Amp

Pink

Transfer Case Module

J12

30 Amp

Pink

Rear Defroster

J13

60 Amp

Yellow

Main Ignition Off
Draw (IOD) Fuse

J14

20 Amp

Blue

Trailer Tow Lamps/
Park Lamps

J15

40 Amp

Green

Front Blower

J17

40 Amp

Green

Starter Motor Sole-
noid

J18

20 Amp

Blue

Powertrain Control
Module Transmission
Range

J19

60 Amp

Yellow

Rad Fan Motor HI/
Rad Fan Motor Low

7

MAINTAINING YOUR VEHICLE

435

Cavity Cartridge

Fuse

Mini

Fuse

Description

J20

30 Amp

Pink

Front Wiper Ground/
Low/High

J21

20 Amp

Blue

Washer Control

J22

25 Amp

Natural

Sunroof Module

M1

15 Amp

Blue

Stop Switch Lamp

M5

25 Amp

Natural

115V AC Inverter

M6

20 Amp

Yellow

Power Outlet (Instru-
ment Panel or Front
Console)/Rain Snsr

M7

20 Amp

Yellow

Power Outlet (Rear
Console or Center
Seat)

Cavity Cartridge

Fuse

Mini

Fuse

Description

M8

20 Amp

Yellow

Front Heated Seat &
Steering Wheel

M9

20 Amp

Yellow

Rear Heated Seats

M10

15 Amp

Blue

Hands Free Module/
Vanity Lamp/
Universal Garage
Door Opener Module

M11

10 Amp

Red

Climate Control
System

M12

30 Amp

Green

Radio/Amplifier

436

MAINTAINING YOUR VEHICLE

Cavity Cartridge

Fuse

Mini

Fuse

Description

M13

20 Amp

Yellow

Main #2 Instrument
Cluster/Wireless
Control Module/
ITM/Siren/
Multifunction Switch
(Steering Column
Module)

M14

20 Amp

Yellow

Back Up Camera
(Domestic Only)

M15

20 Amp

Yellow

Power Seat
Module(s)/Audio
Telematics/Daytime
Running Lights
Relay/Instrument
Cluster/Transfer Case
Module

M16

10 Amp

Red

Airbag Module

Cavity Cartridge

Fuse

Mini

Fuse

Description

M18

15 Amp

Blue

Center Stop Lamp

M19

25 Amp

Natural

Automatic Shutdown
1 and 2

M20

15 Amp

Blue

Instrument Cluster
Interior Lighting /Sw
Steering Wheel/Sw
Bank

M21

20 Amp

Yellow

Automatic Shutdown
3

M22

10 Amp

Red

Horns
(Low/High) – Right

M23

10 Amp

Red

Horns
(Low/High) – Left

M25

20 Amp

Yellow

Fuel Pump Motor/
Diesel Lift Pump – If
Equipped

7

MAINTAINING YOUR VEHICLE

437

Cavity Cartridge

Fuse

Mini

Fuse

Description

M26

10 Amp

Red

Driver’s Door Switch

M27

10 Amp

Red

Ignition Switch

M28

15 Amp

Blue

Powertrain Control
Module

M29

10 Amp

Red

Tire Pressure Monitor

M30

15 Amp

Blue

J1962 Diag Connector

M31

20 Amp

Yellow

Back-Up Lamps

M32

10 Amp

Red

Airbag Module

M33

10 Amp

Red

Powertrain Control
Module

Cavity Cartridge

Fuse

Mini

Fuse

Description

M34

10 Amp

Red

Park Assist Module/
Climate Control Sys-
tem Module/IR
Sensor/Compass
Module

M35

15 Amp

Blue

Left Front & Rear
Parklamps

M36

20 Amp

Yellow

Power Outlet
(Instrument Panel or
Center Console)

M37

10 Amp

Red

Antilock Brakes/
Stability Control
System Module/
Stoplamp Switch

M38

25 Amp

Natural

All Door Lock &
Unlock

438

MAINTAINING YOUR VEHICLE

CAUTION!

• When installing the totally integrated power mod-

ule cover, it is important to ensure the cover is
properly positioned and fully latched. Failure to
do so may allow water to get into the totally
integrated power module and possibly result in a
electrical system failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

VEHICLE STORAGE

If you are storing your vehicle for more than 21 days, we
recommend that you take the following steps to mini-
mize the drain on your vehicle’s battery:

• Disconnect the Ignition-Off Draw (IOD) fuse located in

the Integrated Power Module, located in the engine
compartment. The IOD cavity includes a snap-in re-
tainer that allows the fuse to be disconnected without
removing it from the fuse block.

• As an alternative to the above steps you may discon-

nect the negative cables from both batteries.

• Any time you store your vehicle or keep it out of

service (i.e., vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
ensure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

7

MAINTAINING YOUR VEHICLE

439

NOTE:

• When reinstalling the IOD fuse push firmly until fully

seated; the gauges in the instrument cluster will do a
full sweep when the ignition switch is turned to the
RUN position. This is a normal condition.

• When the vehicle is shipped from the factory, the IOD

fuse is in the up or extracted position. If the radio,
interior lamps, keyless entry or other features do not
work with the key OFF, check the position of the fuse
(or check to see if the fuse is blown) to ensure that it is
fully seated. When the IOD fuse is extracted, the
instrument cluster in the odometer window will dis-
play

⬙NO FUSE.”

REPLACEMENT BULBS

LIGHT BULBS – Interior

Bulb No.

Overhead Console Lamps . . . . . . . . . . . . . . . TS 212-2
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 7679

NOTE:

For lighted switches, see your authorized dealer

for replacement instructions.

All of the inside bulbs are brass or glass-wedge base.
Aluminum base bulbs are not approved.

LIGHT BULBS – Exterior

Bulb No.

Center High Mounted Stop Lamp (CHMSL) . . . . . 921
Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9145
Dual Headlamp . . . . . . . . . . . . . . . . . . . . . . . . . H13
Quad Headlamp – Low Beam . . . . . . . . . . . . . . . H11
Quad Headlamp – High Beam . . . . . . . . . . . . . . 9005
Front Turn Signal Lamp (Dual Headlamp) . . . . . 3157K
Front Turn Signal Lamp (Quad Headlamp) . . . 3157NA
Rear Cargo Lamp . . . . . . . . . . . . . . . . . . . . . . . . 921
Cab Roof Marker Lamps . . . . . . . . . . . . . . . . . 194NA

440

MAINTAINING YOUR VEHICLE

BULB REPLACEMENT

Dual Or Quad Headlamp/Front Park And Turn
Signal – If Equipped

1. Open the hood.

2. Disconnect and isolate the negative battery cable.

3. Remove the four plastic push-in fasteners that secure
the upper radiator seal to the grille support and both
fender ledges.

4. Remove the two plastic push-in rivets that secure the
upper radiator seal to the radiator.

5. Remove the upper radiator seal from the vehicle.

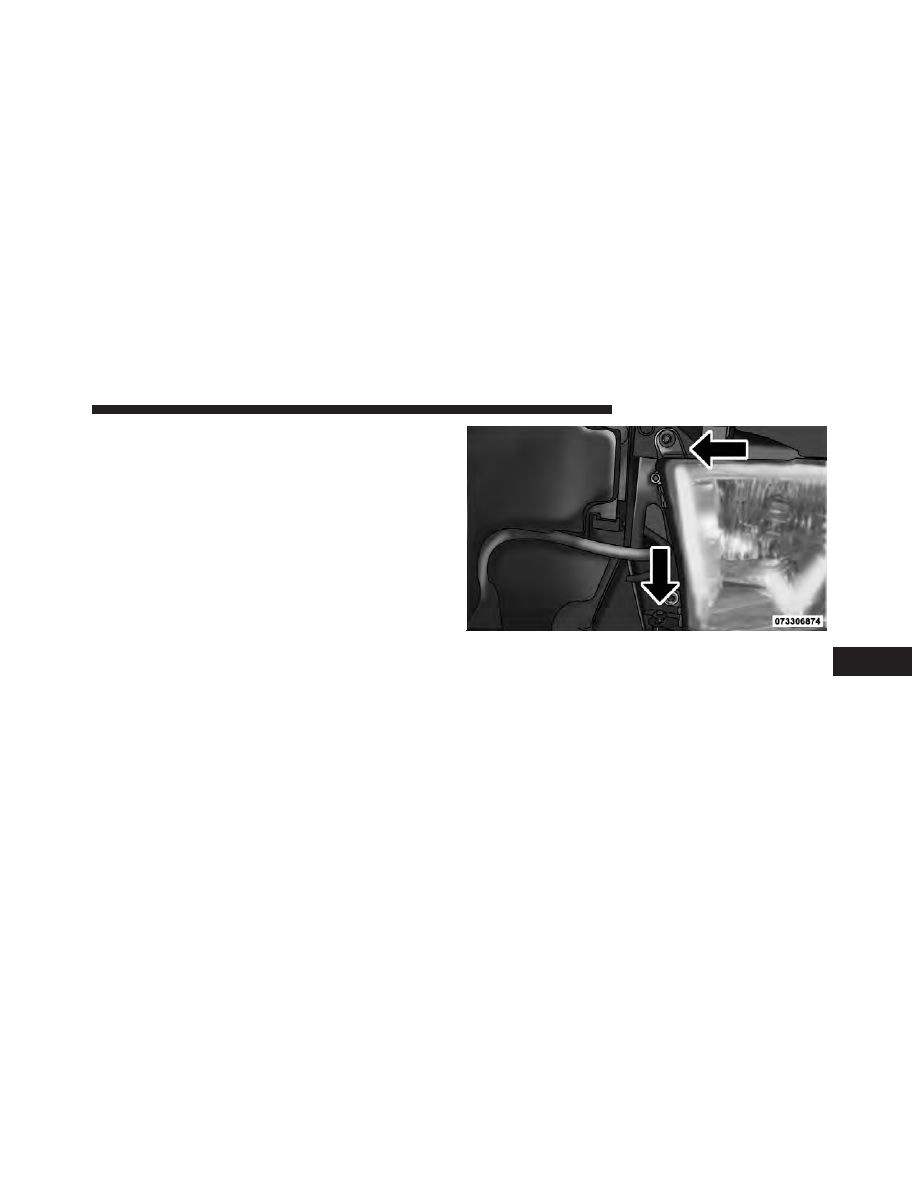

6. Remove the two headlamp assembly attachment
screws.

7. Reach into the front wheel house ahead of the front
wheel, remove the fastener, and lift the cover over the
access hole in the front of the wheel house splash shield.
Access to the rear of the lamp can be gained through this
access hole.

7

MAINTAINING YOUR VEHICLE

441

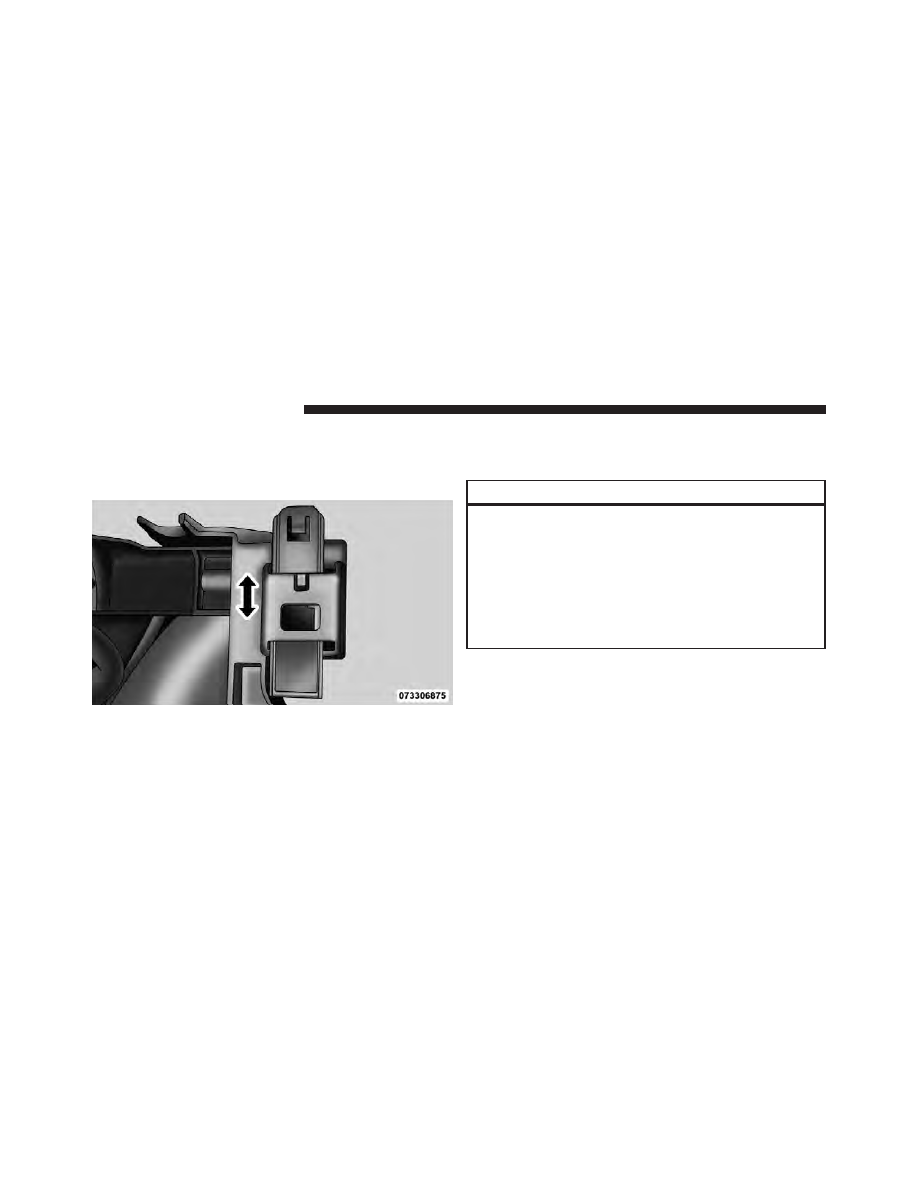

8. Reach through the access hole of the wheel house
splash shield and lift the slide lock upward far enough to
disengage it from the lock post on the back of the front
lamp unit housing.

9. Remove the headlamp assembly. Grasp the outboard
edge of the lamp and pull it straight forward to disen-
gage the ball stud from the plastic grommet.

10. Disconnect electrical connectors.

11. Replace bulb(s) as necessary.

CAUTION!

• Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other
oily surfaces. Shortened bulb life will result.

• Always use the correct bulb size and type for

replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the bulb
socket, or the lamp wiring.

NOTE:

There are access covers over both headlamp

bulb access holes in the quad front lamp unit housing (if
equipped). These covers MUST be reinstalled after the
bulb has been replaced.

442

MAINTAINING YOUR VEHICLE

Fog Lamps – If Equipped

1. Reach under and behind the front bumper to access
the back of the front fog lamp housing.

2. Disconnect the fog lamp wiring harness connector
from the fog lamp bulb.

3. Rotate the bulb counterclockwise

1

⁄

4

turn to unlock the

bulb from the housing.

4. Pull the bulb straight out from the housing.

CAUTION!

Do not contaminate the bulb glass by touching it
with your fingers or by allowing it to contact other
oily surfaces. Shortened bulb life will result.

Center High-Mounted Stoplamp (CHMSL) With
Cargo Lamp

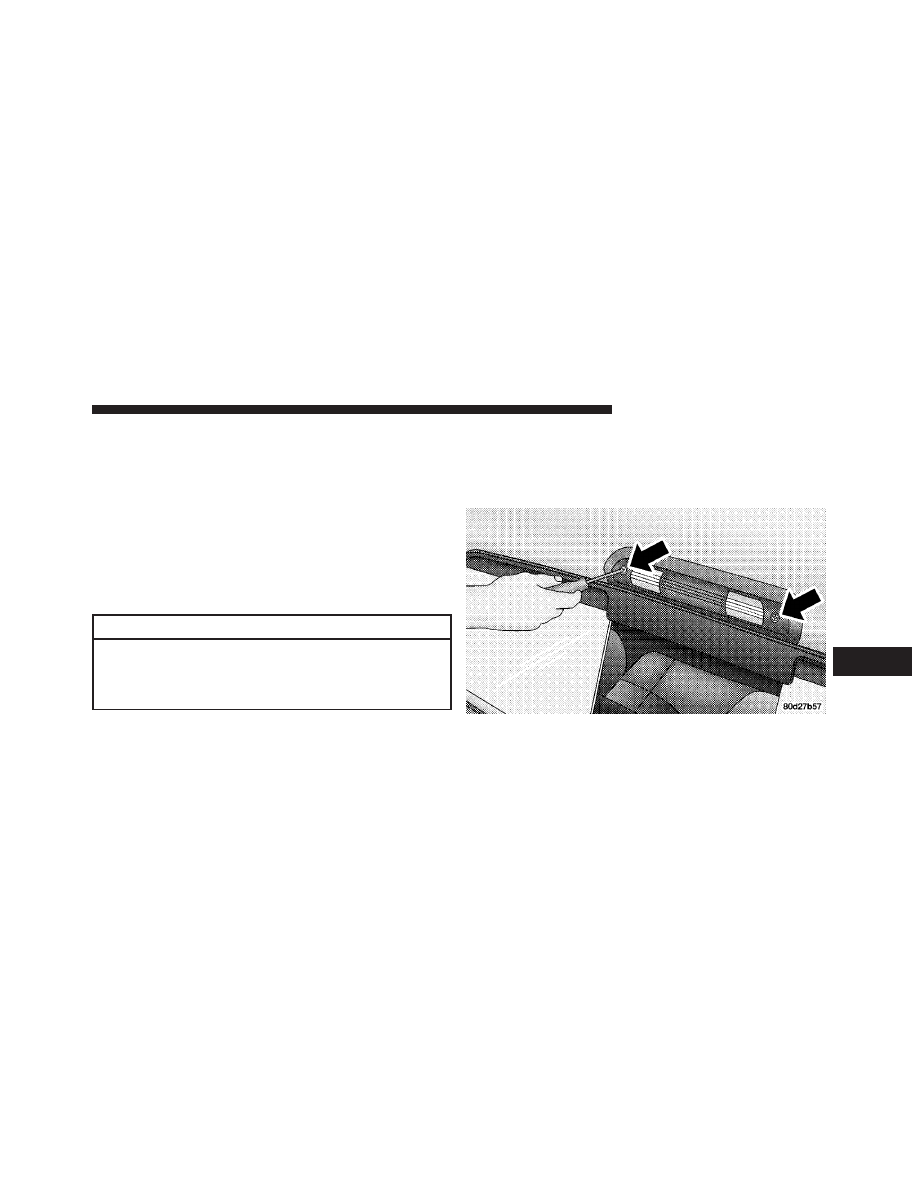

1. Remove the two screws holding the housing/lens to
the body as shown.

7

MAINTAINING YOUR VEHICLE

443
