Reception Quality
Satellite reception may be interrupted due to one of the
following reasons:

• The vehicle is parked in an underground parking

structure or under a physical obstacle.

• Dense tree coverage may interrupt reception in the

form of short audio mutes.

• Driving under wide bridges or along tall buildings can

cause intermittent reception.

• Placing objects over or too close to the antenna can

cause signal blockage.

Operating Instructions - Uconnect™ Multimedia
(Satellite) Mode

NOTE:

The ignition switch must be in the ON/RUN or

ACC position to operate the radio.

SEEK Buttons
Press and release the SEEK buttons to search for the next
channel in Satellite mode. Press the right switch to seek
up and the left switch to seek down. The radio will
remain tuned to the new channel until you make another
selection. Holding either button will bypass channels
without stopping until you release it.

SCAN Button
Pressing the SCAN button causes the tuner to search for
the next channel, pausing for eight seconds before con-
tinuing to the next. To stop the search, press the SCAN
button a second time.

INFO Button
Pressing the INFO button will cycle the display informa-
tion between Artist, Song Title, and Composer (if avail-
able). Also, pressing and holding the INFO button for an

268

UNDERSTANDING YOUR INSTRUMENT PANEL

additional three seconds will make the radio display the
Song Title all of the time (press and hold again to return
to normal display).

RW/FF
Pressing the RW (Rewind) or FF (Fast Forward) buttons
causes the tuner to search for the next channel in the
direction of the arrows.

TUNE Control (Rotary)
Turn the rotary TUNE/SCROLL control knob clockwise
to increase or counterclockwise to decrease the channel.

MUSIC TYPE Button
Pressing this button once will turn on the Music Type
mode for five seconds. Pressing the MUSIC TYPE button
or turning the TUNE/SCROLL control knob within five
seconds will allow the program format type to be se-
lected.

Toggle the MUSIC TYPE button again to select the music
type.

By pressing the SEEK button when the Music Type
function is active, the radio will be tuned to the next
channel with the same selected Music Type name.

If a preset button is activated while in the Music Type
(Program Type) mode, the Music Type mode will be
exited and the radio will tune to the preset channel.

SETUP Button
Pressing the SETUP button allows you to select the
following items:

• Display Sirius ID number — Press the AUDIO/

SELECT button to display the Sirius ID number. This
number is used to activate, deactivate, or change the
Sirius subscription.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

269

SET Button – To Set the Pushbutton Memory
When you are receiving a channel that you wish to
commit to pushbutton memory, press the SET button.
The symbol SET 1 will now show in the display window.
Select the button (1-6) you wish to lock onto this channel
and press and release that button. If a button is not
selected within five seconds after pressing the SET but-
ton, the channel will continue to play but will not be
stored into pushbutton memory.

You may add a second channel to each pushbutton by
repeating the above procedure with this exception: Press
the SET button twice and SET 2 will show in the display
window. Each button can be set for SET 1 and SET 2. This
allows a total of 12 Satellite channels to be stored into
pushbutton memory. The channels stored in SET 2
memory can be selected by pressing the pushbutton
twice.

Every time a preset button is used, a corresponding
button number will display.

Buttons 1 - 6
These buttons tune the radio to the channels that you
commit to pushbutton memory (12 Satellite stations).

Operating Instructions (Uconnect™ Phone) — If
Equipped
Refer to “Uconnect™ Phone” in the Uconnect™ User
Instruction located on the DVD for further details.

UNIVERSAL CONSUMER INTERFACE (UCI) 0.5 —
IF EQUIPPED

NOTE:

This section is for sales code RES and REQ/

REL/RET radios only with Uconnect™. For sales code
RER, RBZ, REN, REP, REW, RB2 or REZ touch-screen
radio UCI feature, refer to the separate RER, REN, RBZ,
RB2 or REZ User’s Instruction. UCI is available only if
equipped as an option with these radios.

270

UNDERSTANDING YOUR INSTRUMENT PANEL

This feature allows an iPod

威 to be plugged into the

vehicle’s sound system through a 16–pin connector, using
the provided interface cable.

UCI supports Mini, 4G, Photo, Nano, 5G iPod

威 and

iPhone

威 devices. Some iPod威 software versions may not

fully support the UCI features. Please visit Apple’s
website for software updates.

NOTE:

• If the radio has a USB port, refer to the appropriate

Uconnect Multimedia radio user’s instruction for iPod or
external USB device support capability.

• Connecting an iPod威 to the AUX port located in the

radio faceplate, plays media, but does not use the UCI
feature to control the connected device.

Connecting The iPod

姞

Use the provided connection cable to connect an iPod

威 to

the vehicle’s 16–pin connector port (which is located in
the glove compartment on some vehicles). Once the
iPod

威 is connected and synchronized to the vehicle’s UCI

system (iPod

威 may take a few seconds to connect), the

iPod

威 starts charging and is ready for use by pressing

radio switches, as described below.

NOTE:

• It may be necessary to remove the connector pin

protection cap from the 16–pin connector port, prior to
connecting the cable.

• If the iPod威 battery is completely discharged, it may

not communicate with the UCI system until a mini-
mum charge is attained. Leaving the iPod

威 connected

to the UCI system may charge it to the required level.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

271

Using This Feature
By using the provided connection cable to connect an
iPod

威 to the vehicle’s UCI 16–pin connector port:

• The iPod威 audio can be played on the vehicle’s sound

system, providing metadata (artist, track title, album,
etc.) information on the radio display.

• The iPod威 can be controlled using the radio buttons to

Play, Browse, and List the iPod

威 contents.

• The iPod威 battery charges when plugged into the UCI

connector (if supported by the specific iPod

威 device)

Controlling The iPod

姞 Using Radio Buttons

To get into the UCI (iPod

威) mode and access a connected

iPod

威, press the “AUX” button on the radio faceplate.

Once in the UCI (iPod

威) mode, iPod威 audio tracks (if

available from iPod

威) start playing over the vehicle’s

audio system.

Play Mode
When switched to UCI mode, the iPod

威 automatically

starts Play mode. In Play mode, use the following buttons
on the radio faceplate to control the iPod

威 and display

data:

• Use the TUNE control knob to select the next or

previous track.

• Turning it clockwise (forward) by one click, while

playing a track, skips to the next track.

• Turning it counterclockwise (backward) by one

click, during the first two seconds of the track, will
jump to the previous track in the list. Turning this
button at any other time in the track, will jump to
the beginning of the current track.

272

UNDERSTANDING YOUR INSTRUMENT PANEL

• Jump backward in the current track by pressing and

holding the << RW button. Holding the << RW
button long enough will jump to the beginning of
the current track.

• Jump forward in the current track by pressing and

holding the FF >> button.

• A single press backward << RW or forward FF >> will

jump backward or forward respectively, for five
seconds.

• Use the << SEEK and SEEK >> buttons to jump to the

previous or next track. If the << SEEK button is
pressed during the first two seconds of the track, it will
jump to the previous track in the list; pressing this
button at any other time in the track, it will jump to the
beginning of the track. Pressing the SEEK >> button
during play mode, it will jump to the next track in the
list.

• While a track is playing, press the INFO button to see

the associated metadata (artist, track title, album, etc.)
for that track. Pressing the INFO button again jumps
to the next screen of data for that track. Once all
screens have been viewed, the last INFO button press
will go back to the play mode screen on the radio.

• Pressing the REPEAT button will change the iPod威

mode to repeat the current playing track.

• Press the SCAN button to use iPod威 scan mode, which

will play the first five seconds of each track in the
current list and then forward to the next song. To stop
SCAN mode and start playing the desired track, when
it is playing the track, press the SCAN button again.
During Scan mode, pressing the << SEEK and SEEK
>> buttons will select the previous and next tracks.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

273

• RND button (available on sales code RES radio only):

Pressing this button toggles between Shuffle ON and
Shuffle OFF modes for the iPod

威. If the RND icon is

showing on the radio display, then the shuffle mode is
ON.

List Or Browse Mode
During Play mode, pressing any of the buttons described
below, will bring up List mode. List mode enables
scrolling through the list of menus and tracks on the
iPod

威.

• TUNE control knob: The TUNE control knob functions

in a similar manner as the scroll wheel on the iPod

威.

• Turning it clockwise (forward) and counterclock-

wise (backward) scrolls through the lists, displaying
the track detail on the radio display. Once the track
to be played is highlighted on the radio display,
press the TUNE control knob to select and start
playing the track. Turning the TUNE control knob

fast will scroll through the list faster. During fast
scroll, a slight delay in updating the information on
the radio display may be noticed.

• During all List modes, the iPod威 displays all lists in

“wrap-around” mode. So if the track is at the
bottom of the list, just turn the wheel backwards
(counter-clockwise) to get to the track faster.

• In List mode, the radio PRESET buttons are used as

shortcuts to the following lists on the iPod

威.

• Preset 1 – Playlists
• Preset 2 – Artists
• Preset 3 – Albums
• Preset 4 – Genres
• Preset 5 – Audiobooks
• Preset 6 – Podcasts

274

UNDERSTANDING YOUR INSTRUMENT PANEL

• Pressing a PRESET button will display the current

list on the top line and the first item in that list on
the second line.

• To Exit List mode without selecting a track, press the

same PRESET button again to go back to Play
mode

.

• LIST button: The LIST button will display the top

level menu of the iPod

威. Turn the TUNE control knob

to list the top-menu item to be selected and press the
TUNE

control knob. This will display the next sub-

menu list item on the iPod

威 then follow the same steps

to go to the desired track in that list. Not all iPod

威

sub-menu levels are available on this system.

• MUSIC TYPE button: The MUSIC TYPE button is

another shortcut button to the genre listing on your
iPod

威.

CAUTION!

• Leaving the iPod威 (or any supported device) any-

where in the vehicle in extreme heat or cold can
alter the operation or damage the device. Follow
the device manufacturer’s guidelines.

• Placing items on the iPod威, or connections to the

iPod

威 in the vehicle, can cause damage to the

device and/or to the connectors.

WARNING!

Do not plug in or remove the iPod

威 while driving.

Failure to follow this warning could result in an
accident.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

275

UNIVERSAL CONSUMER INTERFACE (UCI) 1.0 —
IF EQUIPPED

NOTE:

This section is for sales code RES and REQ/

REL/RET radios only with Uconnect™. For sales code
RER, REN, RBZ, REP, REW, RB2 or REZ touch-screen
radio UCI feature, refer to the separate RER, REN, RBZ,
RB2 or REZ User’s Instruction. UCI is available only if
equipped as an option with these radios.

This feature allows an iPod

威 or external USB device to be

plugged into the USB port.

UCI supports Mini, 4G, Photo, Nano, 5G iPod

威 and

iPhone

威 devices. Some iPod威 software versions may not

fully support the UCI features. Please visit Apple’s
website for software updates.

NOTE:

• If the radio has a USB port, refer to the appropriate

Uconnect™ Multimedia radio User’s Instruction for
iPod

威 or external USB device support capability.

• Connecting an iPod威 or consumer electronic audio

device to the AUX port located in the radio faceplate,
plays media, but does not use the UCI feature to
control the connected device.

Connecting The iPod

姞 or External USB Device

Once the audio device is connected and synchronized to the
vehicle’s UCI system (iPod

威 device may take a few minutes

to connect), the audio device starts charging and is ready for
use by pressing radio switches, as described below.

NOTE:

If the audio device battery is completely dis-

charged, it may not communicate with the UCI system
until a minimum charge is attained. Leaving the audio
device connected to the UCI system may charge it to the
required level.

276

UNDERSTANDING YOUR INSTRUMENT PANEL

Using This Feature
By using iPod cable or external USB device to connect to
USB port:

• The device audio can be played on the vehicle’s sound

system, providing metadata (artist, track title, album,
etc.) information on the radio display.

• The audio device can be controlled using the radio

buttons to Play, Browse, and List the iPod

威 contents.

• The audio device battery charges when plugged into

the UCI connector (if supported by the specific audio
device)

Controlling The iPod

姞 or External USB Device

Using Radio Buttons
To get into the UCI (iPod

威 or external USB device) mode

and access a connected audio device, either press the
“AUX” button on the radio faceplate or press VR button

and say

⬙USB⬙ or ⬙Switch to USB⬙. Once in the UCI mode,

audio tracks (if available from audio device) start playing
over the vehicle’s audio system.

Play Mode
When switched to UCI mode, the iPod

威 or external USB

device automatically starts Play mode. In Play mode, the
following buttons on the radio faceplate may be used to
control the iPod

威 or external USB device and display

data:

• Use the TUNE control knob to select the next or

previous track.

• Turning it clockwise (forward) by one click, while

playing a track, skips to the next track or press VR
button and say

⬙Next Track⬙.

• Turning it counterclockwise (backward) by one

click, will jump to the previous track in the list or
press VR button and say

⬙Previous Track⬙

4

UNDERSTANDING YOUR INSTRUMENT PANEL

277

• Jump backward in the current track by pressing and

holding the << RW button. Holding the << RW
button long enough will jump to the beginning of
the current track.

• Jump forward in the current track by pressing and

holding the FF >> button.

• A single press backward << RW or forward FF >> will

jump backward or forward respectively, for five
seconds.

• Use the << SEEK and SEEK >> buttons to jump to the

previous or next track. Pressing the SEEK >> button
during play mode will jump to the next track in the
list, or can press VR button and say

⬙Next or Previous

Track

⬙.

• While a track is playing, press the INFO button to see

the associated metadata (artist, track title, album, etc.)
for that track. Pressing the INFO button again jumps

to the next screen of data for that track. Once all
screens have been viewed, the last INFO button press
will go back to the play mode screen on the radio.

• Pressing the REPEAT button will change the audio

device mode to repeat the current playing track or
press the VR button and say

⬙Repeat ON⬙ or ⬙Repeat

Off

⬙.

• Press the SCAN button to use UCI device scan mode,

which will play the first 10 seconds of each track in the
current list and then forward to the next song. To stop
SCAN mode and start playing the desired track, when
it is playing the track, press the SCAN button again.
During Scan mode, pressing the << SEEK and SEEK
>> buttons will select the previous and next tracks.

• RND button (available on sales code RES radio only):

Pressing this button toggles between Shuffle ON and
Shuffle OFF modes for the iPod

威 or external USB

278

UNDERSTANDING YOUR INSTRUMENT PANEL

device, or press VR button and say

⬙Shuffle ON⬙ or

⬙Shuffle Off⬙. If the RND icon is showing on the radio
display, then the shuffle mode is ON.

List Or Browse Mode
During Play mode, pressing any of the buttons described
below, will bring up List mode. List mode enables
scrolling through the list of menus and tracks on the
audio device.

• TUNE control knob: The TUNE control knob functions

in a similar manner as the scroll wheel on the or
external USB device.

• Turning it clockwise (forward) and counterclock-

wise (backward) scrolls through the lists, displaying
the track detail on the radio display. Once the track
to be played is highlighted on the radio display,
press the TUNE control knob to select and start
playing the track. Turning the TUNE control knob

fast will scroll through the list faster. During fast
scroll, a slight delay in updating the information on
the radio display may be noticeable.

• During all List modes, the iPod威 displays all lists in

“wrap-around” mode. So if the track is at the
bottom of the list, just turn the wheel backwards
(counter-clockwise) to get to the track faster.

• In List mode, the radio PRESET buttons are used as

shortcuts to the following lists on the iPod

威 or

external USB device.

• Preset 1 – Playlists
• Preset 2 – Artists
• Preset 3 – Albums
• Preset 4 – Genres
• Preset 5 – Audiobooks

4

UNDERSTANDING YOUR INSTRUMENT PANEL

279

• Preset 6 – Podcasts

• Pressing a PRESET button will display the current

list on the top line and the first item in that list on
the second line.

• To Exit List mode without selecting a track, press the

same PRESET button again to go back to Play
mode

.

• LIST button: The LIST button will display the top

level menu of the iPod

威 or external USB device. Turn

the TUNE control knob to list the top-menu item to be
selected and press the TUNE control knob. This will
display the next sub-menu list item on the audio
device, then follow the same steps to go to the desired
track in that list. Not all iPod

威 or external USB device

sub-menu levels are available on this system.

• MUSIC TYPE button: The MUSIC TYPE button is

another shortcut button to the genre listing on your
audio device.

CAUTION!

• Leaving the iPod威 or external USB device (or any

supported device) anywhere in the vehicle in
extreme heat or cold can alter the operation or
damage the device. Follow the device manufactur-
er’s guidelines.

• Placing items on the iPod威 or external USB device,

or connections to the iPod

威 or external USB device

in the vehicle, can cause damage to the device
and/or to the connectors.

280

UNDERSTANDING YOUR INSTRUMENT PANEL

WARNING!

Do not plug in or remove the iPod

威 or external USB

device while driving. Failure to follow this warning
could result in an accident.

Bluetooth Streaming Audio (BTSA)
Music can be streamed from your cellular phone to the
Uconnect™ phone system.

Controlling BTSA using Radio Buttons
To get into the BTSA mode, press either “AUX” button on
the radio or press VR button and say “Bluetooth Stream-
ing Audio”.

Play Mode
When switched to BTSA mode, some audio devices can
start playing music over the vehicle’s audio system, but
some devices require the music to be initiated on the
device first, then it will get streamed to Uconnect™

phone system. Seven devices can be paired to Uconnect™
phone system, but just one can be selected and played.

Selecting different Audio Device

1. Press PHONE button to begin.

2. After the

⬙Ready⬙ prompt and the following beep, say

⬙Setup⬙, then ⬙Select Audio Devices⬙.

3. Say name of the audio device or ask Uconnect™
phone system to list audio devices.

Next Track
Use the SEEK UP button, or press the VR button on the
radio and say “Next Track” to jump to the next track
music on your cellular phone.

Previous Track
Use the SEEK DOWN button, or press the VR button on
the radio and say “Previous Track” to jump to the
previous track music on your cellular phone.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

281

Browse
Browsing is not available on a BTSA device. Only the
current song that is playing will display info.

VIDEO ENTERTAINMENT SYSTEM (VES)™ — IF
EQUIPPED
The optional Video Entertainment System (VES)™ is
available with:

• Battery-powered two-channel remote control
• Two remote headphones
• Integrated remote storage in screen location
• Three different medias can be played simultaneously

(Cabin speakers and Headphone Channels 1 and 2)

• Easy menu-driven functions on touch-screen radios
• Video and audio input jacks available in rear seating

area

• Nine different medias to choose from in each screen

(AM, FM, Sirius Radio, DVD1, DVD2, Hard Disc Drive
(HDD), AUX in radio, AUX1, AUX2)

The LCD screen is located in the overhead compartment
console.

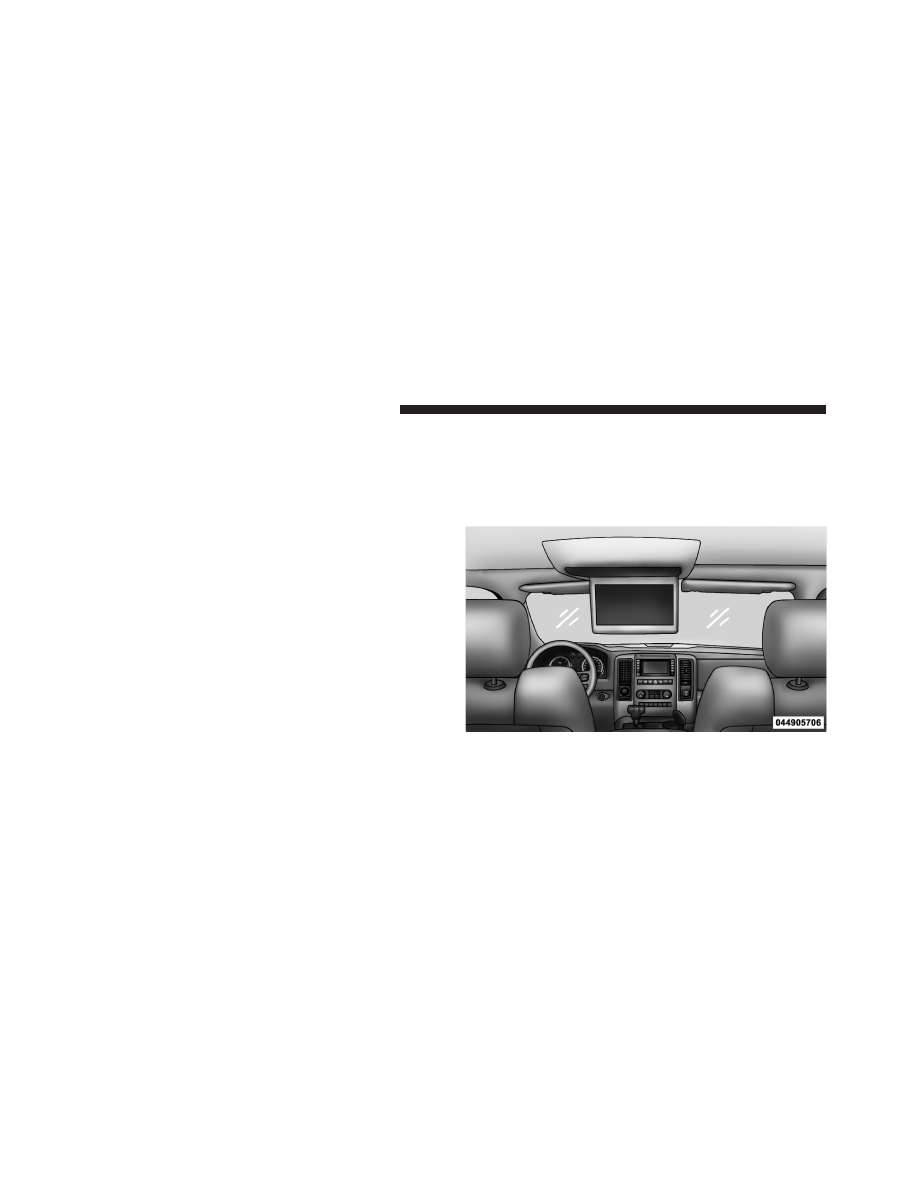

Overhead Video Screen

282

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

Refer to the “Uconnect™ Multimedia” section of

Uconnect™ User Instruction located on the DVD for further
details.

STEERING WHEEL AUDIO CONTROLS — IF
EQUIPPED
The remote sound system controls are located on the rear
surface of the steering wheel. Reach behind the wheel to
access the switches.

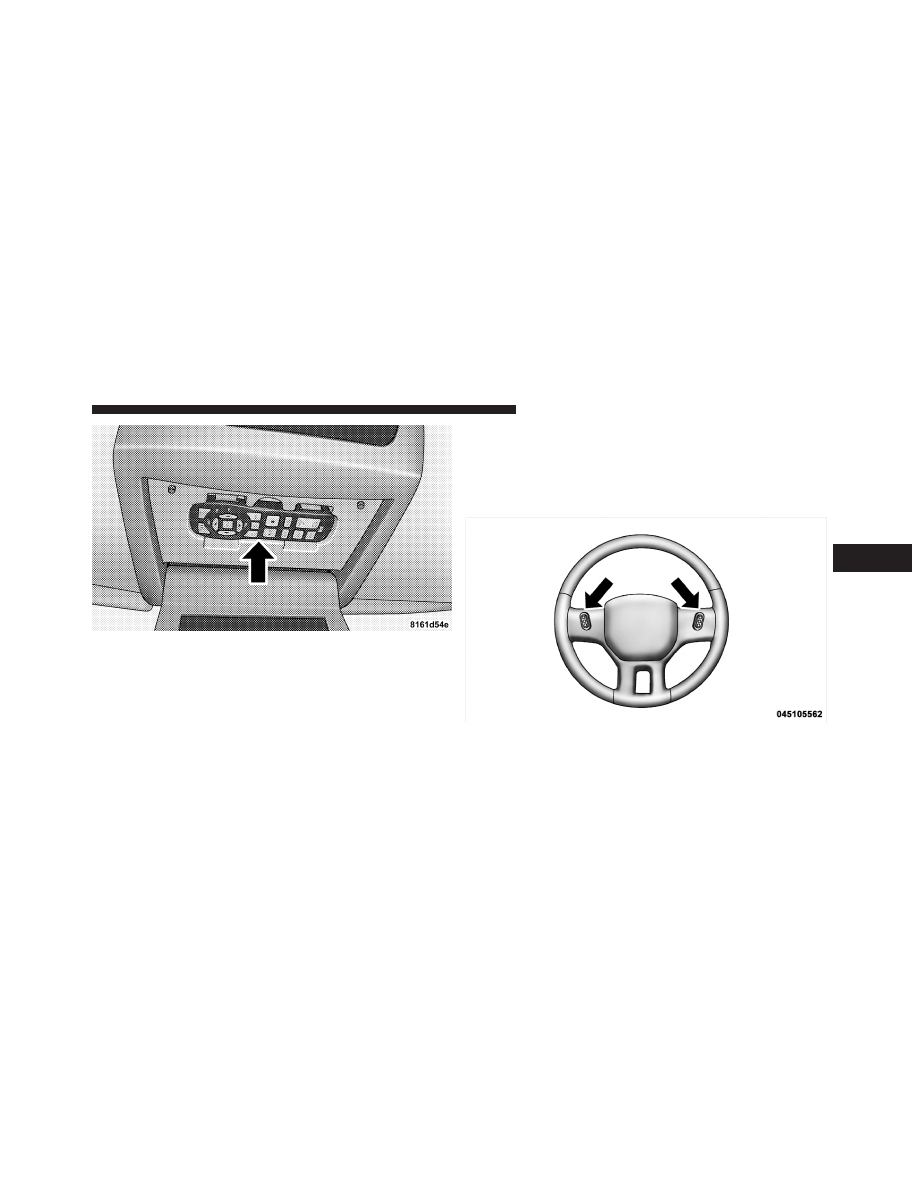

VES™ Remote Control Location

Remote Sound System Controls (Back View Of Steering

Wheel)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

283
