CAUTION!

• When installing the Power Distribution Center

cover, it is important to ensure the cover is prop-
erly positioned and fully latched. Failure to do so
may allow water to get into the Power Distribution
Center, and possibly result in an electrical system
failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

VEHICLE STORAGE

If you are leaving your vehicle dormant for more than 21
days, you may want to take steps to protect your battery.
You may:

• Disconnect the negative cable from the battery.
• Anytime you store your vehicle, or keep it out of

service (i.e. vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
insure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

428

MAINTAINING YOUR VEHICLE

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Interior

Bulb Number

Rear Courtesy/Reading Lights. . . . . . . . . . . . . . W5W
Rear Compartment (Liftgate) Light . . . . . . . . . . . . 578
Overhead Console Reading Lights. . . . . . . . . . . . . 578
Visor Vanity Lights . . . . . . . . . . . . . . . . . . . . . A6220
Glove Box Light . . . . . . . . . . . . . . . . . . . . . . . . . 194
Door Courtesy . . . . . . . . . . . . . . . . . . . . . . . . . . 562
Shift Indicator Light . . . . . . . . . . . . . . . . . JKLE14140
Optional Door Map Pocket /
Cup Holder Lighting . . . . . . . LED (Serviced at Dealer)

NOTE:

For lighted switches, see your dealer for replace-

ment instructions.

All of the interior bulbs are glass wedge base or glass
cartridge types. Aluminum base bulbs are not approved
and should not be used for replacement.

LIGHT BULBS — Exterior

Bulb Number

Low Beam Headlight . . . . . . . . . . . . . . . . . . . . . 9006
High Beam Headlight. . . . . . . . . . . . . . . . . . . . . 9005
Front Park/Turn Light . . . . . . . . . . . . . . . . . . 3457AK
Front Fog Light—If Equipped. . . . . . . . . . . . 9145/H10

(Serviced at Dealer)

Front Side Marker. . . . . . . . 194NA (Serviced at Dealer)
Tail/Stop . . . . . . . . . . . . . . . . . . . . . . 3157KP27/7WK
Turn Light . . . . . . . . . . . . . . . . . . . . . 3757AP27/7WK
Rear Side Marker . . . . . . . . . . . . . . . . 3757APY27/7W
Backup Light . . . . . . . . . . . . . . . . . . . . . . 921/W16W
Center High Mount Stop Light
(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED

(Serviced at Dealer)

License . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W

MAINTAINING YOUR VEHICLE

429

7

BULB REPLACEMENT

Low Beam Headlight, High Beam Headlight, and
Park/Turn Light

1. Open the hood.

NOTE:

Removal of the air cleaner filter housing may be

necessary prior to replacing bulbs in the headlight assem-
bly on the driver side of the vehicle.

2. Twist the appropriate bulb and socket assembly
counter-clockwise and then pull it out of the headlight
assembly.

3. Disconnect the bulb from the socket assembly and
install the replacement bulb.

4. Reinstall the bulb and socket assembly into the head-
light assembly, and then turn it clockwise.

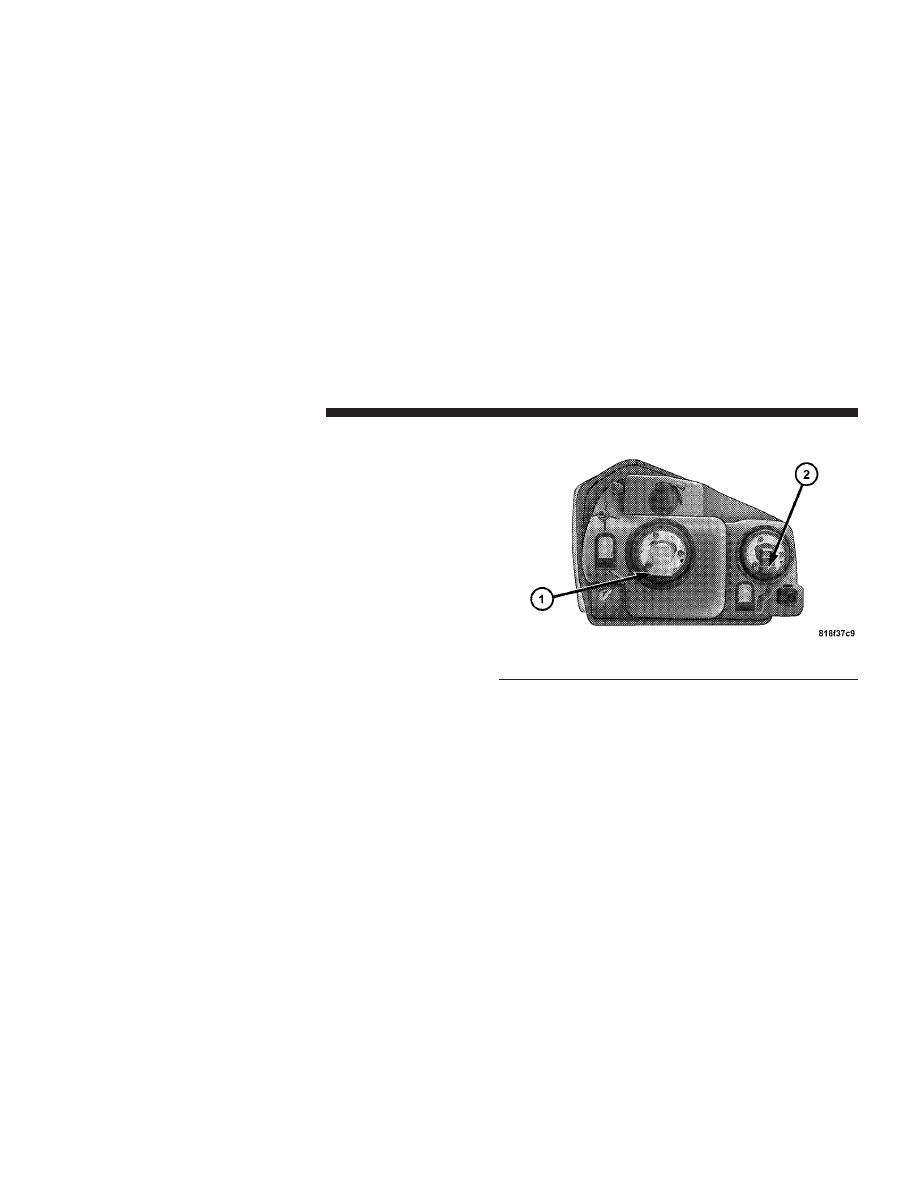

1 — Low Beam Headlight Bulb
2 — High Beam Headlight Bulb

430

MAINTAINING YOUR VEHICLE

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with an oily surface, clean the
bulb with rubbing alcohol.

3 — Park/Turn Light Bulb

MAINTAINING YOUR VEHICLE

431

7

Tail/Stop, Turn Signal Light, and Backup Light

1. Open the liftgate.

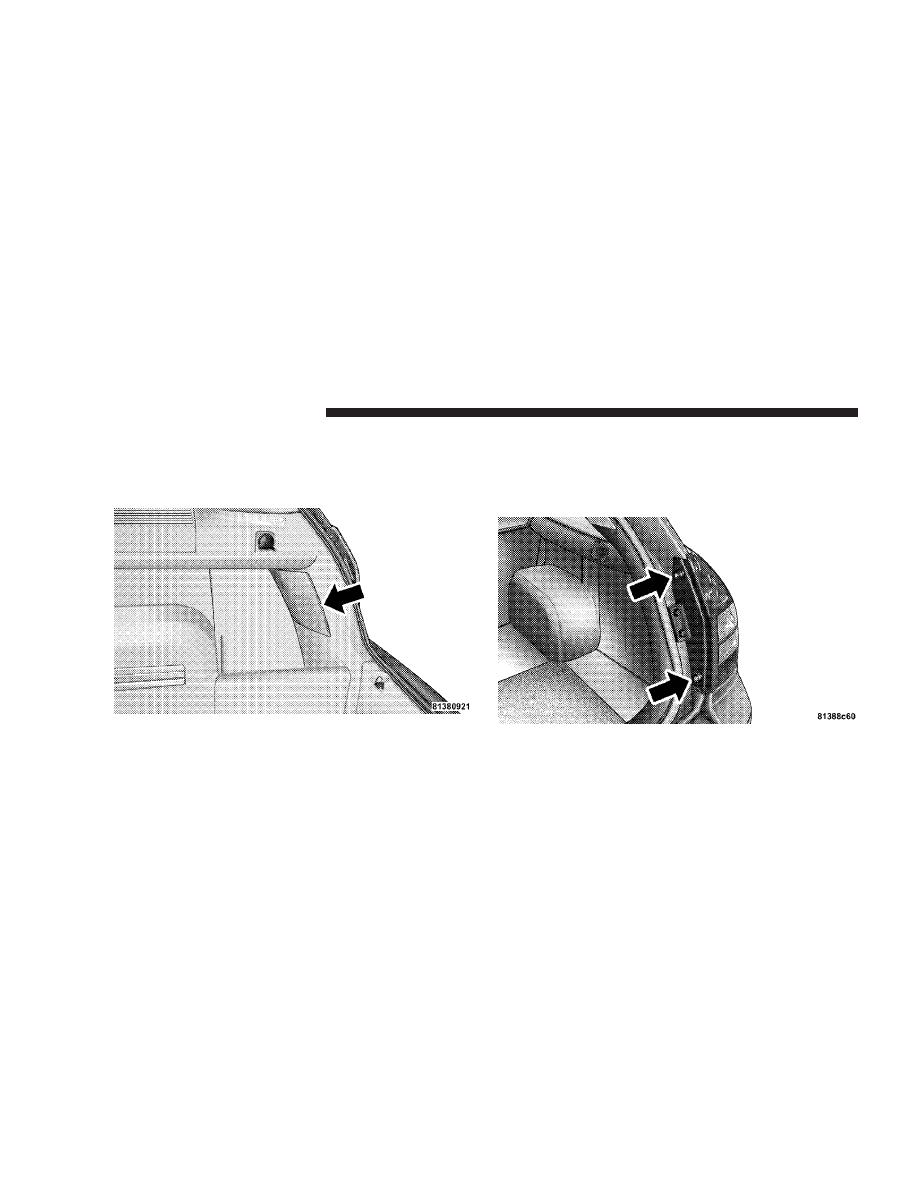

2. Remove tail light access cover.

3. Push the electrical connector locking tab to the side.

4. Disconnect the electrical connector.

5. Remove 1 wing nut from the back of the tail light
assembly.

6. Remove 2 push pin fasteners under the liftgate with a
flat blade tool.

7. Pull tail light assembly clear from vehicle to access
bulbs.

432

MAINTAINING YOUR VEHICLE

8. Turn the appropriate bulb and socket assembly
counter-clockwise to remove it from the tail light assem-
bly.

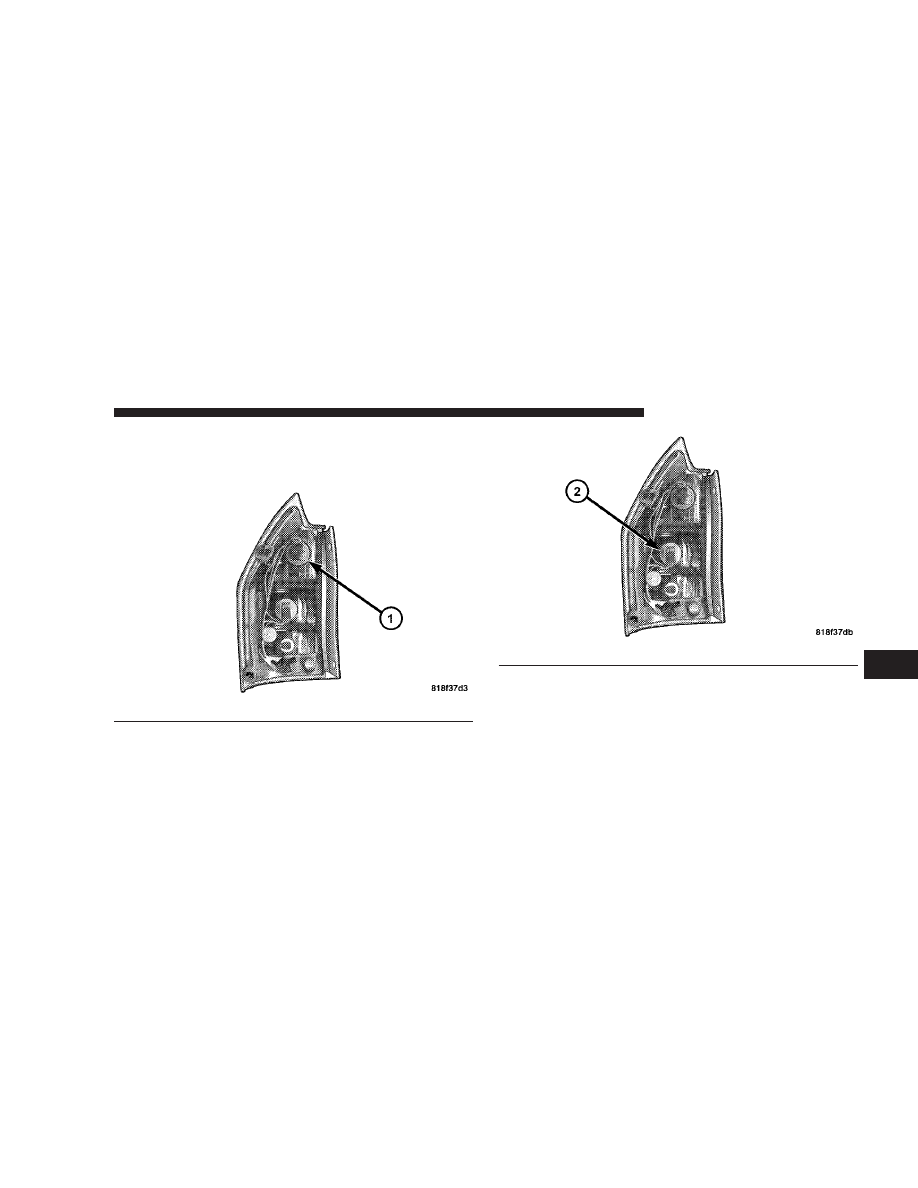

1 — Tail/Stop Light Bulb

2 — Turn Signal Light Bulb

MAINTAINING YOUR VEHICLE

433

7

9. Disconnect the bulb from the socket assembly and
install the replacement bulb.

10. Reinstall the bulb and socket assembly into the tail
light assembly, and then turn it clockwise.

11. Reinstall the tail light assembly, fasteners, and elec-
trical connector.

12. Close the liftgate.

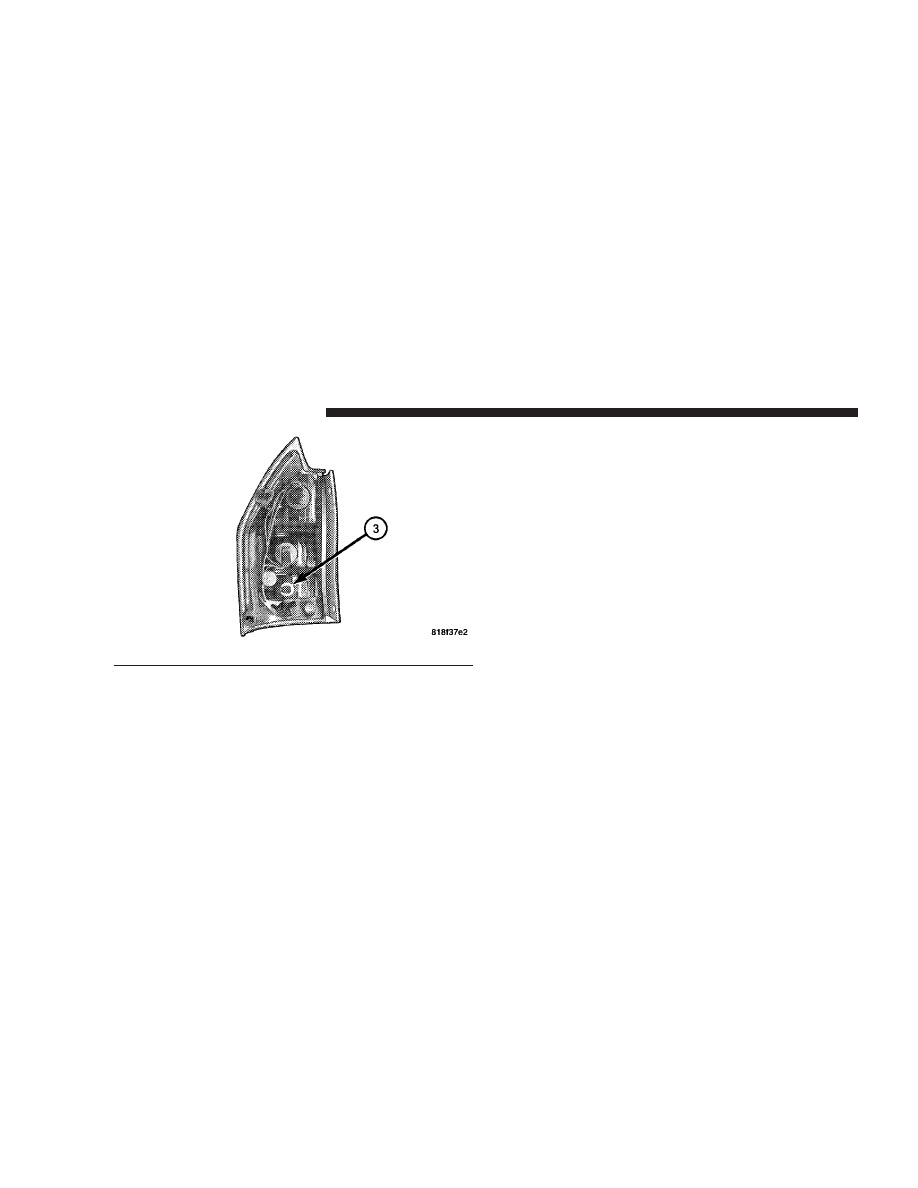

3 — Backup Light Bulb

434

MAINTAINING YOUR VEHICLE

License Light

1. Remove the screws securing the light to the rear fascia.

2. Remove the bulb and socket assembly.

3. Disconnect the bulb from the socket assembly and
install the replacement bulb.

4. Reinstall the bulb and socket assembly.

5. Reattach the light to the rear fascia, and then install the
screws.

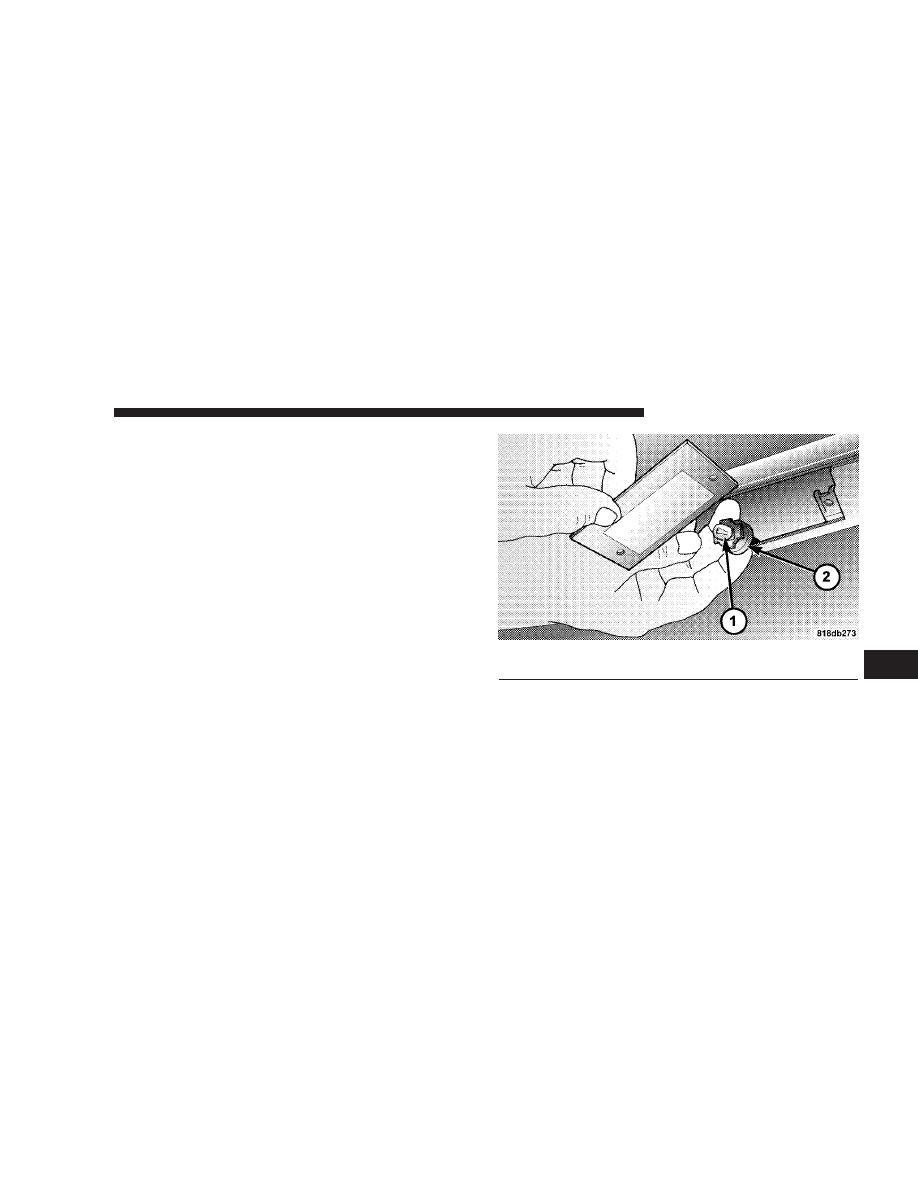

1 — License Light Bulb
2 — Socket

MAINTAINING YOUR VEHICLE

435

7

FLUIDS AND CAPACITIES

U.S.

Metric

Fuel (approximate)
2.7 Liter Engine

18 gallons

68 liters

3.5 Liter Engine without All Wheel Drive

18 gallons

68 liters

3.5 Liter Engine with All Wheel Drive

19 gallons

72 liters

5.7 Liter Engine

19 gallons

72 liters

Engine Oil-With Filter
2.7 Liter Engine (SAE 5W-20, API Certified)

6.0 qts.

5.7 liters

3.5 Liter Engine (SAE 10W-30, API Certified)

6.0 qts.

5.7 liters

5.7 Liter Engine (SAE 5W-20, API Certified)

7.0 qts.

6.6 liters

436

MAINTAINING YOUR VEHICLE

Cooling System *
2.7 Liter Engine (Mopar

t Antifreeze/Coolant 5 Year/100,000 Mile For-

mula) or equivalent.

9.9 qts

9.4 liters

3.5 Liter Engine without All Wheel Drive (Mopar

t Antifreeze/Coolant

5 Year/100,000 Mile Formula) or equivalent.

11.1 qts

10.5 liters

3.5 Liter Engine with All Wheel Drive (Mopar

t Antifreeze/Coolant 5

Year/100,000 Mile Formula) or equivalent.

11.4 qts

10.8 liters

5.7 Liter Engine without Severe Duty II Cooling System (Mopar

t

Antifreeze/Coolant 5 Year/100,000 Mile Formula) or equivalent.

14.7 qts

13.9 liters

5.7 Liter Engine with Severe Duty II Cooling System (Mopar

t

Antifreeze/Coolant 5 Year/100,000 Mile Formula) or equivalent.

15.1 qts

14.3 liters

* Includes heater and coolant recovery bottle filled to MAX level.

MAINTAINING YOUR VEHICLE

437

7

FLUIDS, LUBRICANTS, AND GENUINE PARTS
Engine

Component

Fluids, Lubricants, and Genuine Parts

Engine Coolant

Mopar

t Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hybrid Or-

ganic Additive Technology) or equivalent

Engine Oil (2.7 Liter)

Use API Certified SAE 5W-20 Engine Oil meeting the requirements of
DaimlerChrysler Material Standard MS-6395. Refer to the engine oil fill cap
for correct SAE grade.

Engine Oil (3.5 Liter)

Use API Certified SAE 10W-30 Engine Oil meeting the requirements of
DaimlerChrysler Material Standard MS-6395. Refer to the engine oil fill cap
for correct SAE grade.

Engine Oil (5.7 Liter)

Use API Certified SAE 5W-20 Engine Oil meeting the requirements of
DaimlerChrysler Material Standard MS-6395. Refer to the engine oil fill cap
for correct SAE grade.

Spark Plugs (2.7L)

RE14PMC5 (Gap.050 in [1.27 mm])

Spark Plugs (3.5L)

ZFR5LP-13G (Gap.050 in [1.27 mm])

Spark Plugs (5.7L)

REC14MCC4 (Gap.043 in [1.1 mm])

Oil Filter (2.7 Liter)

Mopar

t 05281090 or equivalent.

438

MAINTAINING YOUR VEHICLE

Component

Fluids, Lubricants, and Genuine Parts

Oil Filter (3.5 Liter)

Mopar

t 05281090 or equivalent.

Oil Filter (5.7 Liter)

Mopar

t 05281090 or equivalent.

Fuel Selection (2.7 Liter)

87 Octane

Fuel Selection (3.5 Liter)

87 to 89 Octane

Fuel Selection (5.7 Liter)

87 to 89 Octane

MAINTAINING YOUR VEHICLE

439

7

Chassis

Component

Fluids, Lubricants, and Genuine Parts

Automatic Transmission

Mopar

t ATF+4 Automatic Transmission Fluid.

Brake Master Cylinder

Mopar

t DOT 3, SAE J1703 or equivalent should be used. If DOT 3 brake

fluid is not available, then DOT 4 is acceptable. Use only recommended
brake fluids.

Front Axle

API GL-5 SAE 75W90 Synthetic Gear Lubricant or equivalent.

Power Steering Reservoir

Mopar

t Power Steering Fluid + 4, Mopart ATF+4 Automatic Transmission

Fluid.

Rear Axle

API GL-5 SAE 75W140 Synthetic Gear Lubricant or equivalent.

Transfer Case

Mopar

t Transfer Case Lubricant LX, P/N 05170055AA, or equivalent.

440

MAINTAINING YOUR VEHICLE

MAINTENANCE SCHEDULES

CONTENTS

m Emission Control System Maintenance . . . . . . . . 442
m Maintenance Schedule . . . . . . . . . . . . . . . . . . . 442

▫ Required Maintenance Intervals . . . . . . . . . . . 445

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

EMISSION CONTROL SYSTEM MAINTENANCE

The “Scheduled” maintenance services, listed in bold
type

must be done at the times or mileages specified to

assure the continued proper functioning of the emission
control system. These, and all other maintenance services
included in this instruction, should be done to provide best
vehicle performance and reliability. More frequent main-
tenance may be needed for vehicles in severe operating
conditions such as dusty areas and very short trip
driving.

Inspection and service also should be done any time a
malfunction is suspected.

NOTE:

Maintenance, replacement, or repair of the emis-

sion control devices and systems on your vehicle may be
performed by any automotive repair establishment or
individual using any automotive part, which has been
certified pursuant to U.S. EPA or, in the State of Califor-
nia, California Air Resources Board regulations.

MAINTENANCE SCHEDULE

The oil change indicator system will remind you that it is
time to take your vehicle in for scheduled maintenance.

On Electronic Vehicle Information Center (EVIC)
equipped vehicles, “Oil Change Required” will be dis-
played in the EVIC and a single chime will sound,
indicating that an oil change is necessary.

On Non-EVIC equipped vehicles, “Change Oil” will flash
in the instrument cluster odometer and a single chime
will sound, indicating that an oil change is necessary.

Based on engine operation conditions the oil change
indicator message will illuminate, this means that service
is required for your vehicle. Have your vehicle serviced
as soon as possible, within the next 500 miles (805 km).

442

MAINTENANCE SCHEDULES

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

NOTE:

• The oil change indicator message will not monitor the

time since the last oil change. Change your vehicles oil
if it has been 6 months since your last oil change even
if the oil change indicator message is NOT illumi-
nated.

• Change your engine oil more often if you drive your

vehicle off-road for an extended period of time.

• Under no circumstances should oil change intervals

exceed 6,000 miles (10,000 km) or 6 months, whichever
comes first.

Your dealer will reset the oil change indicator message
after completing the scheduled oil change. If a scheduled
oil change is performed by someone other than your
dealer, the message can be reset by referring to the steps
described under “Oil Change Required” under “Elec-
tronic Vehicle Information Center (EVIC)” in Section 3 of

this instruction or under “Odometer/Trip Odometer” under
“Instrument Cluster Descriptions” in Section 3 of this
instruction.

At Each Stop for Fuel

• Check the engine oil level about 5 minutes after a fully

warmed engine is shut off. Checking the oil level while
the vehicle is on level ground will improve the accu-
racy of the oil level reading. Add oil only when the
level is at or below the ADD or MIN mark.

• Check the windshield washer solvent and add if

required.

Once a Month

• Check tire pressure and look for unusual wear or

damage.

• Inspect the battery, and clean and tighten the terminals

as required.

MAINTENANCE SCHEDULES

443

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S
