Москвич (АЗЛК 2141). Регулировка натяжения цепи привода механизма газораспределения

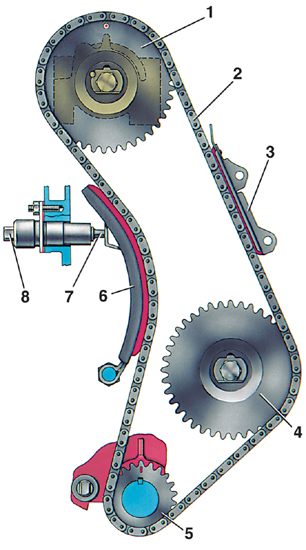

1 – звездочка распределительного вала; 2 – цепь; З – успокоитель; 4 – звездочка вала привода масляного насоса; 5 – звездочка коленчатого вала; 6 – башмак натяжения; 7 – плунжер натяжителя; 8 – фиксирующая гайка стержня натяжителя

Осуществляется на холодном двигателе при пробеге нового автомобиля 1,5 тыс. км (после подтяжки крепления головки цилиндров) и в дальнейшем через каждые 15 тыс. км, а также в случае появления повышенного шума в приводе.

ПОРЯДОК ВЫПОЛНЕНИЯ

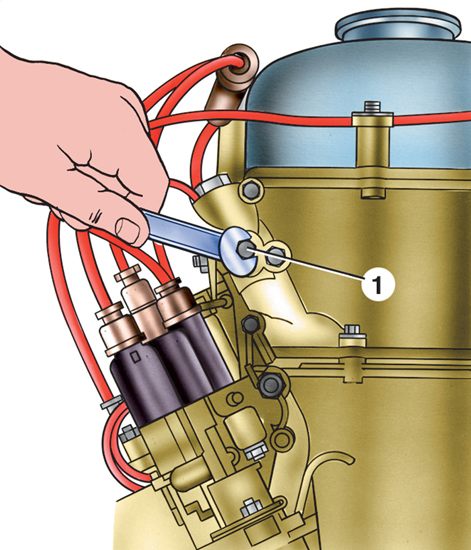

Двигатель мод. 2106 1. Ослабить фиксирующую гайку 8 (см. рис. Привод механизма газораспределения двигателя мод. 2106) стержня натяжителя, легким постукиванием молотка по ней устранить возможное “закусывание” стержня и специальным ключом провернуть коленчатый вал на 1–1/2 оборота в направлении его вращения. 2. При этом пружина плунжера воздействует на башмак 6 натяжителя через плунжер 7 и автоматически устанавливает необходимое натяжение цепи. 3. По окончании регулировки фиксирующую гайку 8 нужно затянуть. Двигатели мод. 331, 3317 и 3313 4. Ослабить крепление прижимной пластины плунжера натяжного устройства, отвернув на 1/2–2/3 оборота стопорный болт (1). Не следует отворачивать стопорный болт на величину больше указанной, так как при этом может произойти его разобщение со стопорной пластиной и плунжер натяжителя не будет фиксироваться в выбранном положении. Это приведет к перескакиванию цепи на зубьях звездочек и, в конечном итоге, к тяжелой аварии двигателя. Специальным ключом повернуть коленчатый вал двигателя по ходу вращения на 2–3 оборота и затянуть стопорный болт до отказа, зафиксировав новое положение звездочки натяжного устройства.
