Ауди А6.
ВЫКЛЮЧАТЕЛЬ ЗАМКА ЗАЖИГАНИЯ/ ЗАМКА РУЛЕВОЙ КОЛОНКИ
КОМБИНИРОВАННЫЕ ВЫКЛЮЧАТЕЛИ НА РУЛЕВОЙ
КОЛОНКЕ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
рулевое колесо. |
|
2. Снимите
крепежный зажим и рычаг. |
|

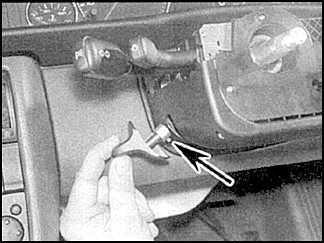

3. Открутите
винт (указан стрелкой) и снимите рычаг. |
|

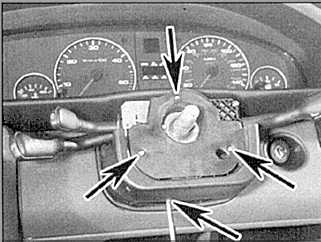

4. На
моделях Audi A6 открутите крепежные винты и
снимите кожух. |
|
5. Открутите
крепежный винт. |
|

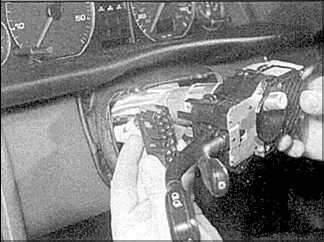

6. Отсоедините
разъемы подключения и снимите выключатели. |
|
7. Для
снятия элементов выключателя снимите зажим. |
|
8. Открутите
крепежные винты. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

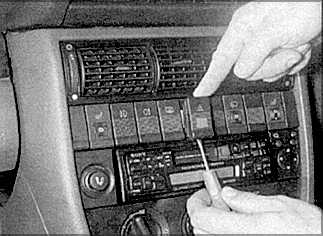

1. Подцепите
выключатель и снимите его, отсоединив разъем
подключения. |
2. Если
необходимо, снимите панель выключателей и затем
снимите выключатель. |
|

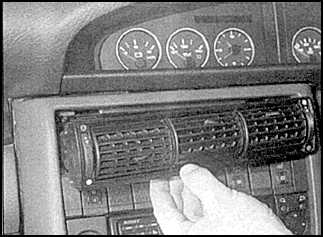

3. Если
длины провода недостаточно, снимите решетку. |
|

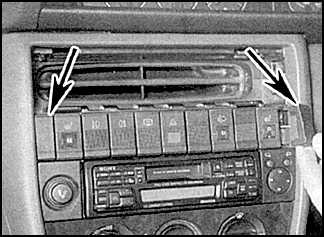

4. Снимите
заглушки (указаны стрелками). |
|

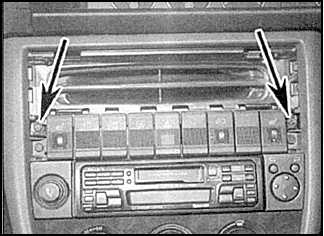

5. Открутите
крепежные винты (указаны стрелками). |
|

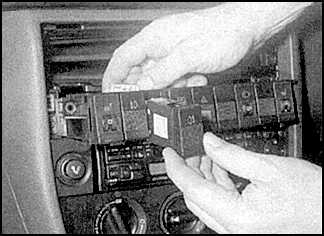

6. Отсоедините
разъем подключения и снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
РЕГУЛЯТОР ЗЕРКАЛ ЗАДНЕГО ВИДА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

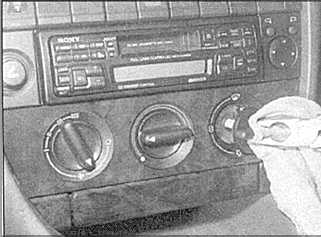

1. Снимите
ручки. |
|

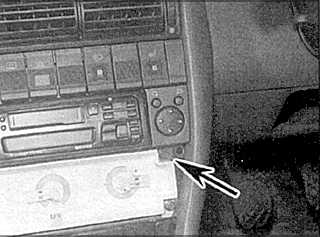

2. Открутите
крепежные винты (указаны стрелками) и снимите
панель. |
|
3. Открутите
крепежные винты. |
|

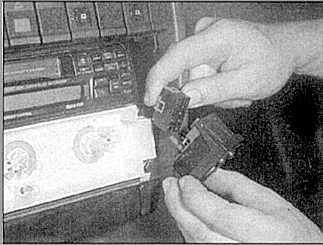

4. Снимите
выключатель и отсоедините разъем подключения. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛИ СТЕКЛОПОДЪЕМНИКОВ НА ДВЕРИ ВОДИТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

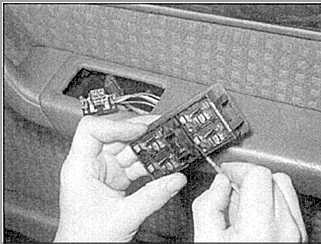

1. Снимите
панель выключателей. |
|
2. Отсоедините
разъемы подключения. |
|
3. Снимите
выключатели. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛЬ ЦЕНТРАЛЬНОГО ЗАМКА НА ДВЕРИ ВОДИТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Снимите ручку с двери. Снимите маленькую панель
отделки, отсоедините разъем подключения и
снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НА ЗАДНЕЙ ДВЕРИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Снимите панель отделки. Отсоедините разъем
подключения, освоболите крепежные зажимы и
снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НА ДВЕРИ ПАССАЖИРА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Снимите ручку с двери. Снимите маленькую панель
отделки, отсоедините разъем подключения и
снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.

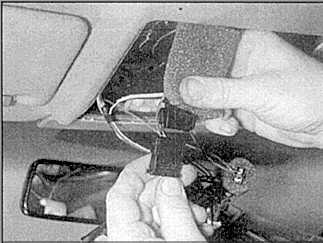

ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ВЕРХНЕГО ЛЮКА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите
панель отделки и отсоедините разъемы
подключения. |
|
2. Снимите
ручку и открутите крепежную гайку (указана
стрелкой). |
|
3. Снимите
выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛЬ ЛАМПОЧЕК ОСВЕЩЕНИЯ САЛОНА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите
чехол. |
|
2. Открутите
крепежный винт. |
|
3. Снимите
выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛЬ ОГНЕЙ СТОП-СИГНАЛА
Смотрите подраздел
10.21.
ВЫКЛЮЧАТЕЛЬ НА РЫЧАГЕ РУЧНОГО ТОРМОЗА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
заднюю секцию центральной консоли. |
|

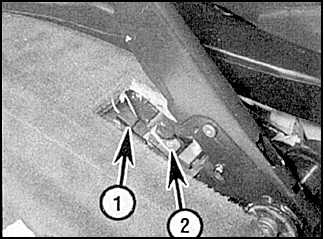

2. Отсоедините
разъем подключения (1), открутите кррепежный
винт (2) и снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО
СИДЕНЬЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
Снимите панель отделки. Открутите крепежные
винты и снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛИ ПРОГРАММИРУЕМОГО ПОЛОЖЕНИЯ
ПЕРЕДНЕГО СИДЕНЬЯ/ ЗЕРКАЛА ЗАДНЕГО ВИДА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
Подцепите край панели выключателей и снимите
панель. Отсоедините разъем подключения. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛИ ОБОГРЕВАТЕЛЕЙ ЗАДНЕГО СИДЕНЬЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
зажигалку и воздушный патрубок. |
2. Снимите
выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.

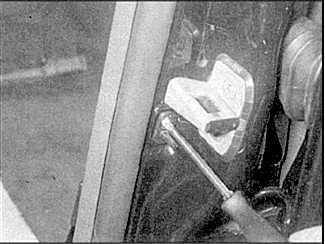

ВЫКЛЮЧАТЕЛЬ ЛАМПОЧКИ ОСВЕЩЕНИЯ БАГАЖНИКА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |

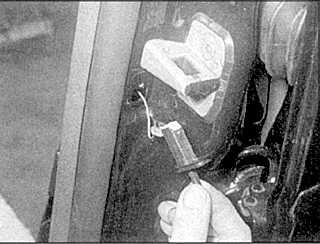

Снимите замок багажника, освободите крепежный
зажим и снимите выключатель. |
|
Установка
Установка проводится в обратном порядке снятия.
