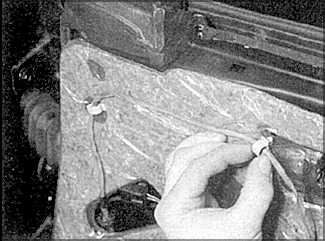

2.Снимите
крепежные зажимы, крепления проводов и
изолирующую панель.

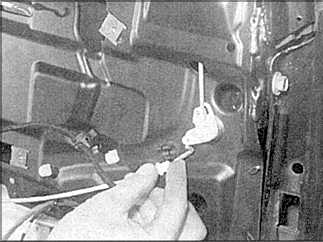

3.На
задней двери отсоедините тросик от кнопки замка
и рычага.

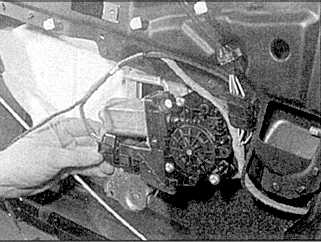

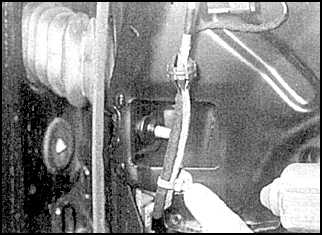

4.Отсоедините
разъем подключения от двигателя стеклоподъемника
и снимите провода с двери.

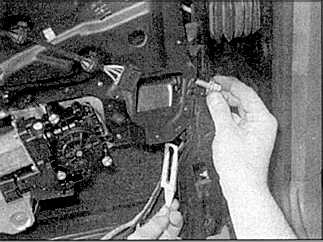

5.Пометьте
положение установки крепежных болтов рамы.
Открутите крепежные болты и снимите
регулировочный клин.

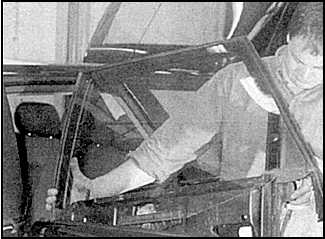

6.На
задней двери отогните уплотнение и снимите его
вместе с рамой.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установка
проводится в обратном порядке снятия. По
завершении установки отрегулируйте положение
рамы и стекла.

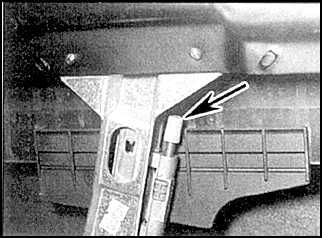

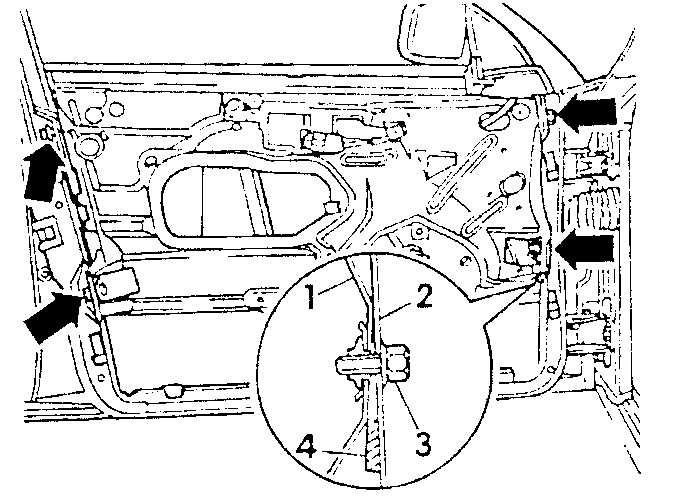

2.При
установке проверьте, чтобы регулировочный клин
(4) был правильно установлен между рамой (1) и
дверью (2), а также, чтобы передний нижний
крепежный болт (3) проходил через отверстие в
клине.
3.Проверьте
правильность прокладки проводов и надежность
креплений.

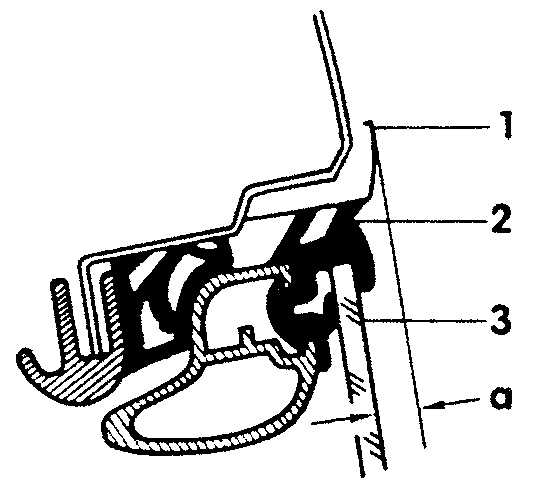

4.Установите
раму стекла так, чтобы расстояние (а) между
внешней кромкой стекла (3) и декоративной
полоской на крыше (1) было 6,5±1 мм (при
закрытой двери) и уплотнение (2) было немного
сжато.

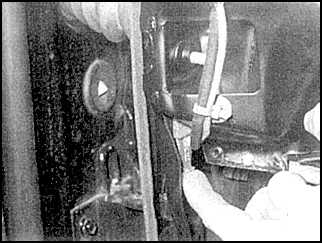

5.Отрегулируйте
язычок.

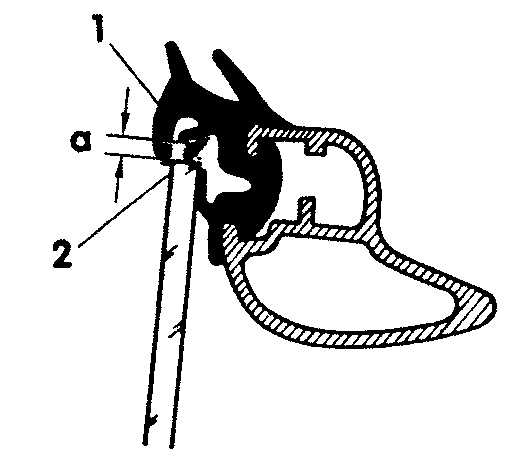

6.Отрегулируйте
плоскость соприкосновения стекла и резиновой
вставки, чтобы расстояние а не превышало предел
в 0,5–1,0 мм.
