Ауди А3. Снятие, установка и проверка звукового сигнала
Позади переднего бампера с левой стороны установлены по одному звуковому
сигналу высокого и низкого тона. Для защиты контактов между кнопкой
включения и сигналом установлено реле. При включении сигнала замыкается
цепь управления реле.
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
бампер, при этом обратитесь к подразделуСнятие
и установка бамперов.

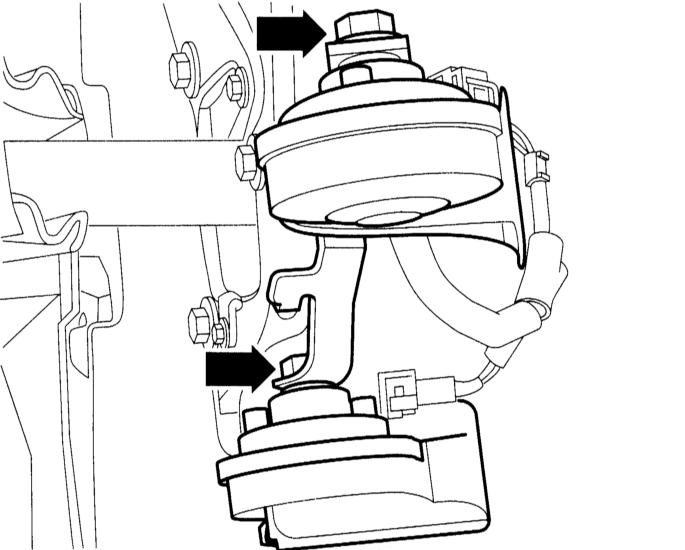

2.Отверните
гайки (ключ на 13 мм) и снимите насадки
сигналов.
3.Расстыкуйте
разъем, для чего вдавите фиксатор.
ПРОВЕРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
Соедините сигнал вспомогательным проводом
непосредственно с бортовой аккумуляторной
батарей. При этом соедините контакт
черно/желтого кабеля с положительным контактом
(+) аккумуляторной батареи, а контакт
коричневого кабеля с отрицательным кабелем (–)
батареи. Звуковой сигнал должен работать.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
насадки сигналов и закрепите.
2.Состыкуйте
многоконтактный разъем.
3.Установите
бампер, обратитесь к подразделуСнятие
и установка бамперов.
