Ауди А3. Снятие и установка наружного зеркала и стекла зеркала

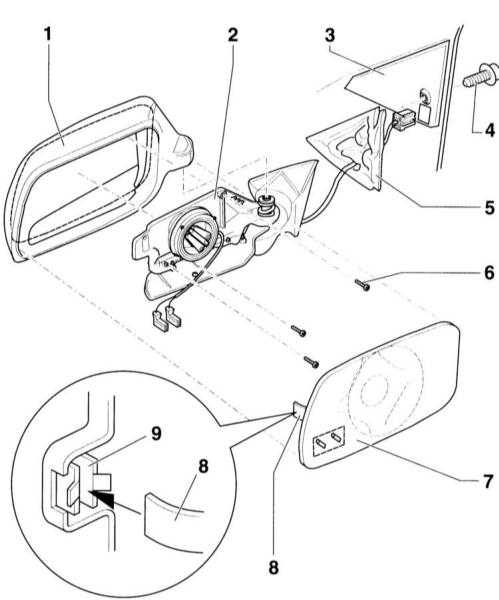

Наружное зеркало
1
корпус зеркала
2 блок регулировки зеркала (ручной). Блок электрической
регулировки, обратитесь к подразделуСнятие
и установка двери задка.
3 балка регулировочных элементов
4 винт с внутренним шестигранником, 12 Н•м
5 уплотнение. При установке проверьте правильность
прилегания.
4.Выверните
винты с крестообразным шлицем –6– и выньте
регулировочный блок из корпуса.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
Выполняется в последовательности, обратной
снятию.
Стекло зеркала
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Обклейте
корпус зеркала сверху и снизу клейкой лентой.
2.Осторожно
отожмите стекло шпателем сначала внизу, а затем
вверху.
УСТАНОВКА
ВНИМАНИЕ
установке стекла зеркала обязательно пользуйтесь перчатками или
подложите чистую тряпку.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
стекло в направляющие цапфы, а пальцы –8– в
зажимы –9–.
2.Прижмите
стекло зеркала, нажав на него в центре.

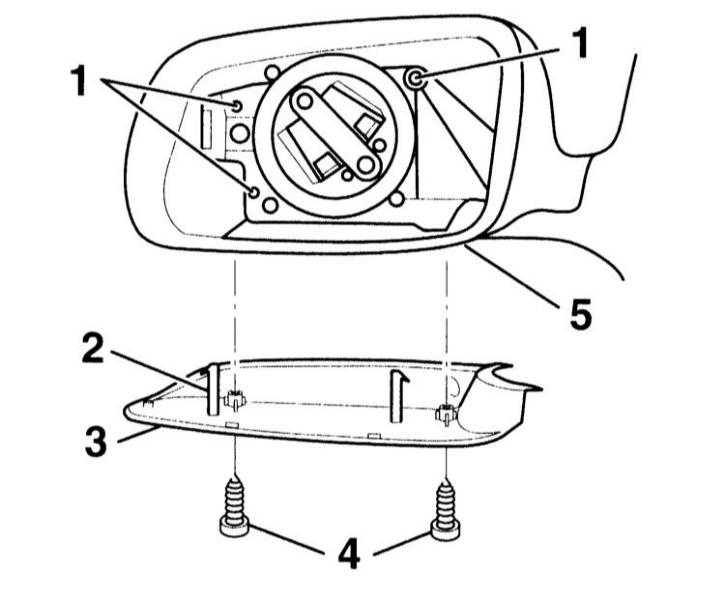

Корпус зеркала
СНЯТИЕ
ВНИМАНИЕ
зеркала может быть снят без снятия зеркала в целом.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
стекло –7–.
2.Выверните
винты –4–.
3.Нажмите
на лапки –2– и снимите вниз крышку –3–.
4.Выверните
винты –1– у блока регулировки зеркала.
5.Снимите
корпус –5– вверх.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
корпус –5– сверху.
2.Вверните
винты –1– у блока регулировки и слегка затяните
их моментом 1 Н•м.
3.Установите
снизу крышку –3– и зафиксируйте ее.
4.Установите
стекло зеркала.

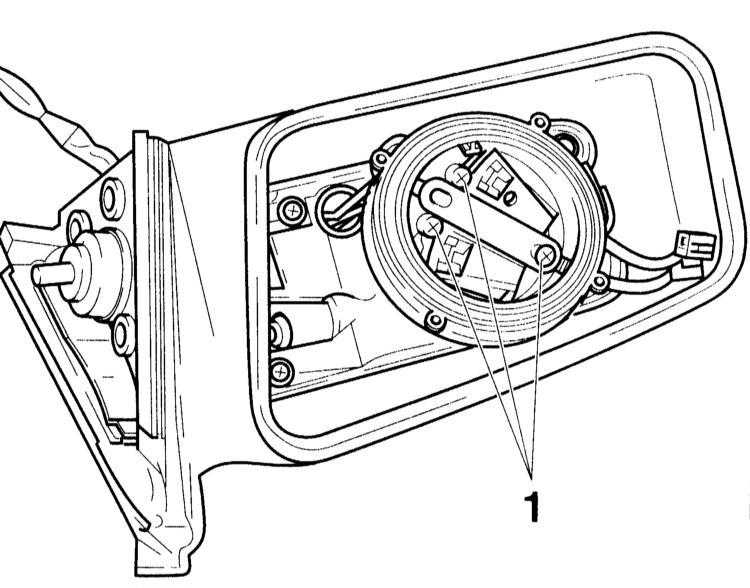

Блок электрической регулировки зеркала
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
отрицательный кабель (–) аккумуляторной батареи
при выключенном зажигании.
ВНИМАНИЕ
этого стирается информация из электронных блоков
памяти, как например, код радиоприемника. Без
кода радиоприемник может быть включен на СТО
AUDI. Поэтому ознакомьтесь с указаниями в
подразделуВвод
кода радиоприемника.
2.Снимите
стекло зеркала.
3.Выверните
винты –1–.
4.Расстыкуйте
штекерные соединения блока регулировки зеркала.
ВНИМАНИЕ
наличии паяных соединений их необходимо
отсоединить по отдельности прямо у корпуса.
Запишите расположение присоединений перед их
расстыковкой.
5.Выньте
из корпуса блок регулировки.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
блок регулировки в корпус.
2.Присоедините
электрические провода в соответствии с их
расположением.
3.Слегка
затяните винты –1– моментом 1 Н•м.
4.Установите
стекло.
5.Присоедините
кабель массы (–) аккумуляторной батареи.
ВНИМАНИЕ
высотную автоматику электрического
стеклоподъемника, а также установите часы и
введите код магнитолы, обратитесь к подразделуВвод
кода радиоприемника.
