Ауди А3. Снятие и установка крышки направляющей сиденья со стороны швеллера









СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

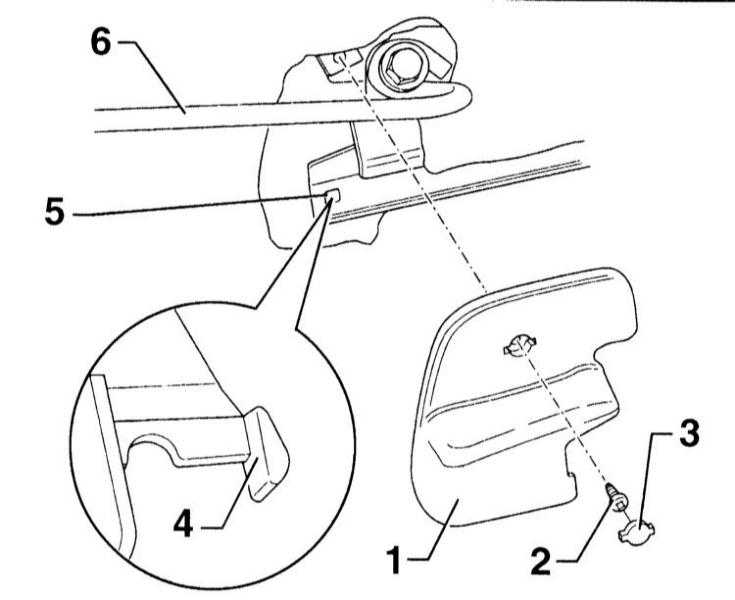

13.23 Снятие и установка крышки направляющей сиденья со стороны швеллера Ауди A3 1. Снимите с помощью отвертки крышку –3–.
2. Выверните винт –2–.
3. Выньте крышку –1– у стопора –4– из паза –5–.
4. Выньте вниз крышку –1– позади направляющей ремня –6–.

УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте снизу крышку –1– позади направляющей для ремня –6–.
2. Зафиксируйте стопор –4– в пазу –5–.
3. Вверните винт –2– и установите крышку –1–.











Снятие и установка крышки направляющей сиденья со стороны туннеля







СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

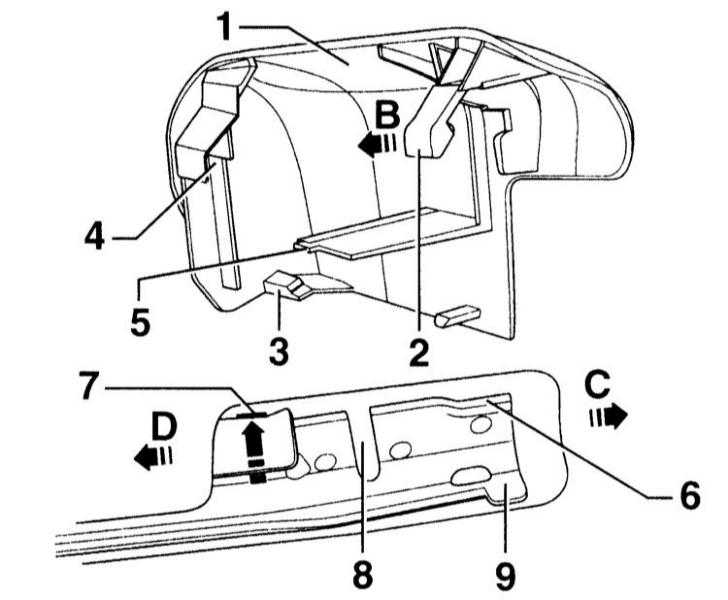

13.24 Снятие и установка крышки направляющей сиденья со стороны туннеля Ауди A3 Возьмите пальцем под крышкой –1– (по направлению стрелки А на иллюстрации) и нажмите на стопор 2 по направлению стрелки (В). Одновременно потяните крышку –1– в направлении стрелки (С) и снимите ее.

УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите крышку –1–. При этом нажмите на коврик в направлении стрелки (D).
2. Введите направляющую –4– в паз –6–.
3. Зафиксируйте стопоры –3– и –5– у планки –9– в пазу –8–.
4. Вдавите крышку –1– так, чтобы стопор –2– зафиксировался в вырезе.
