Ауди 80. Передняя часть автомобиля
|

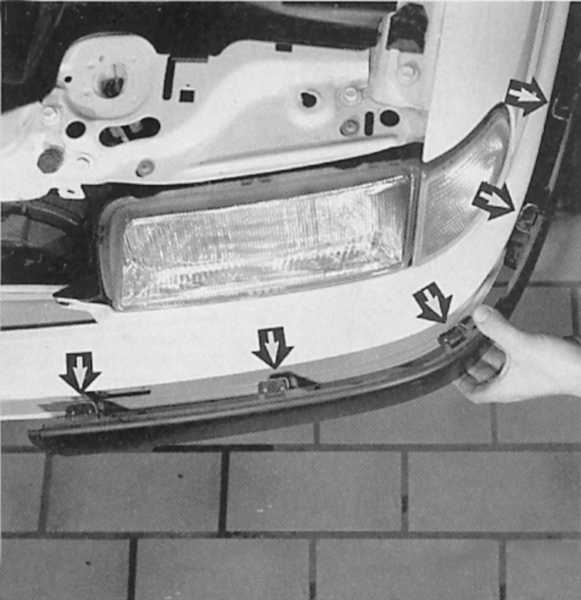

Накладки бампера закреплены при помощи крепежных клиньев
(стрелка) в бампере. Для снятия их следует каждый в
отдельности отфиксировать плоским пластмассовым шпателем.
Перед снятием боковых накладок нужно снять среднюю часть с
креплением для номерного знака. |
|

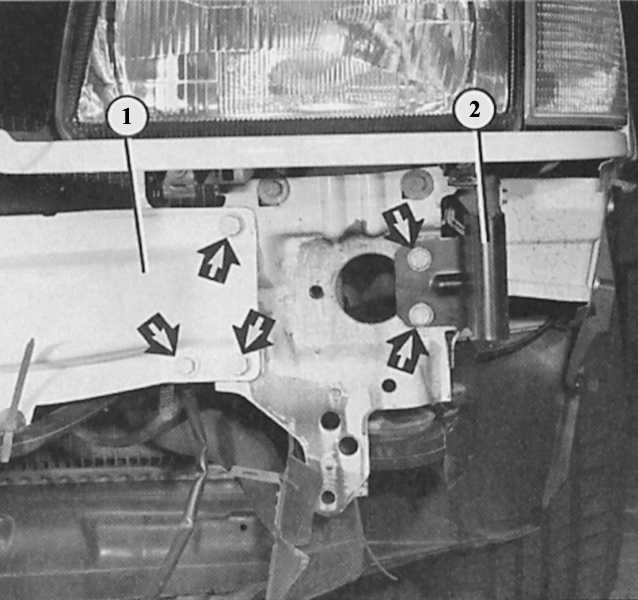

Кронштейну (2) часто достается при столкновениях. По этой
причине он сконструирован так, что его можно легко поменять
после удаления двух шестигранных болтов (стрелки). То же
самое относится и к траверсам (1). Стрелки указывают на
крепежные болты. |
|

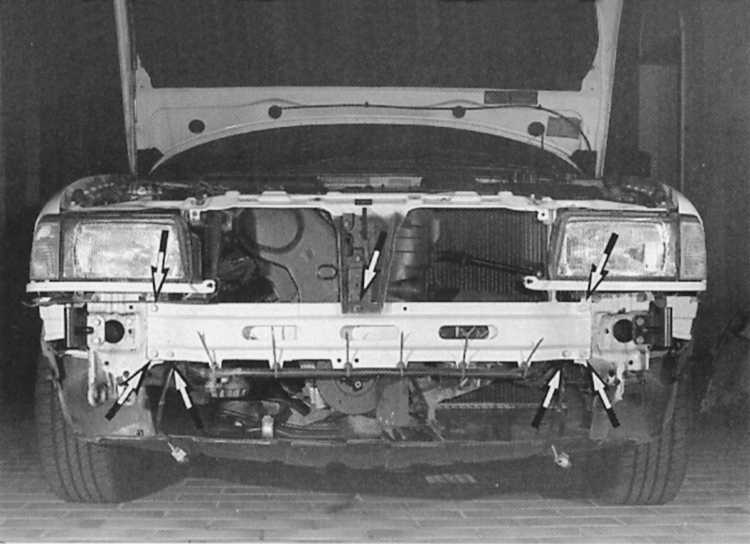

Снятие траверсы. На иллюстрации показана траверса модели с
5-цилиндровым двигателем. Стрелки указывают на крепежные
болты. Не забудьте: необходимо также отсоединить жгут
проводов. |
Снятие нижней защиты моторного отсека
Нижняя защитная обшивка моторного отсека способствует достижению
хорошего аэродинамического коэффициента кузова Audi, а также глушению
шумов. Ее необходимо снимать для выполнения ремонта двигателя.
|
- Приподнять
автомобиль спереди, зафиксировать.
- Справа и
слева в колесных нишах вывернуть по две
пластмассовые гайки либо одну гайку и один
поворотный запор.
- На заднем
крае обшивки под двигателем провернуть
отверткой три поворотных запора на 90°
против часовой стрелки (влево).
- Вывесить
обшивку впереди на крепеже бампера.
- Приподнять
обшивку справа и слева над резьбовым болтом
в колесных нишах и снять по направлению
назад.
- При
установке обшивку аккуратно вставить в
крепления внизу на краю бампера. Затем
установить боковины на резьбовые шпильки.
- Проще
выполнить эту работу вдвоем.
|
|
Снятие решетки радиатора
|
- Открыть
капот.
- Отвернуть
внизу на обратной стороне решетки радиатора
три шестигранных болта, крепежный угол
оставить установленным.
- Отклонить
решетку радиатора вперед и снять ее.
- Установка:
навесить решетку радиатора в крепежные
фиксаторы на верхнем крае.
- Завести
решетку радиатора в установочное отверстие и
очень осторожно затянуть болты на нижнем
крае (6 Н•м).
|
|
Снятие планки под фарами
|
- Открыть
капот.
- Ослабить
болт с крестовидным шлицем на внутренней
стороне планки.
- Внешнюю
сторону планки осторожно сдвинуть с
креплений в сторону – планка в этом месте
закреплена цапфой.
|
|

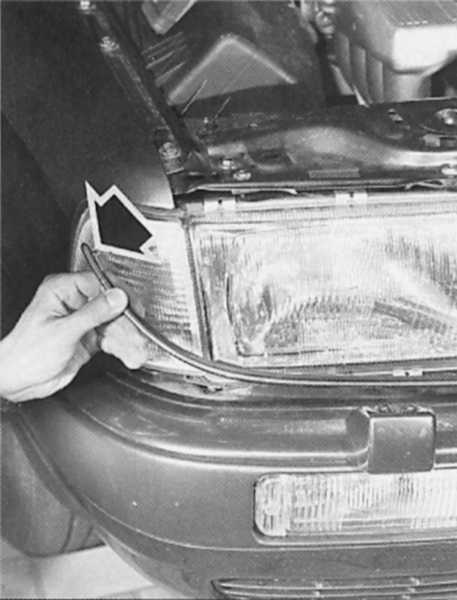

Слева: узкая полоска под фарами по внешнему краю закреплена цапфой. При
снятии следует осторожно и тщательно достать эту цапфу из отверстия.

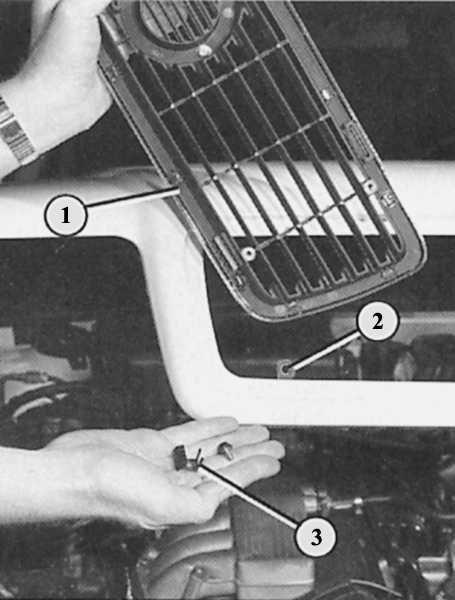

Справа: снятие решетки радиатора (1). По верху она привинчена к
отдельным проушинам (2). Снизу она закреплена маленькими крепежами.
