Модели с
4- и 5-цилиндровыми двигателями: ловкие руки
– это одно из условий успеха этой работы.
Снять
решетку радиатора на левой стороне (у
моделей с 5-цилиндровым двигателем).
В
зависимости от того, какой двигатель стоит
на вашем автомобиле, сначала следует на
правой блок-фаре отсоединить резиновую
серьгу, отжать оба крепежных хомутика назад
и вытянуть вверх среднюю часть колпака (там,
где он стоит, надо будет еще дополнительно
снять рукав воздухозаборника). Отсоединить
внешнюю часть обшивки (винты с
крестообразным шлицем, сверху).
Если вы
все еще не дотягиваетесь, придется снимать
блок-фару.
Модели с
6-цилиндровым двигателем: ослабить болт с
крестообразным шлицем у корпуса блок-фары.
Отсоединить фару; она встроена в
противотуманную фару двумя крепежными
выступами.
Все
модели: немного повернуть цоколь лампы влево
и вытянуть назад.
Немного
вдавить лампу накаливания в цоколь,
провернуть налево и вынуть.
Установка:
вставить патрон в корпус указателя и
повернуть направо до упора.
Снятие корпуса указателя поворотов
Модели с 4- и 5-цилиндровыми двигателями
ПОРЯДОК ВЫПОЛНЕНИЯ
При
необходимости снять блок-фару.
Вывернуть
патрон лампы.
Сжать
крепежные язычки корпуса указателя по
направлению к патрону.
Вытолкнуть
корпус указателя поворотов вперед.
Для
установки корпуса указателя поворотов
тщательно вставить крепежные язычки в
направляющие на корпусе фары и
зафиксировать.

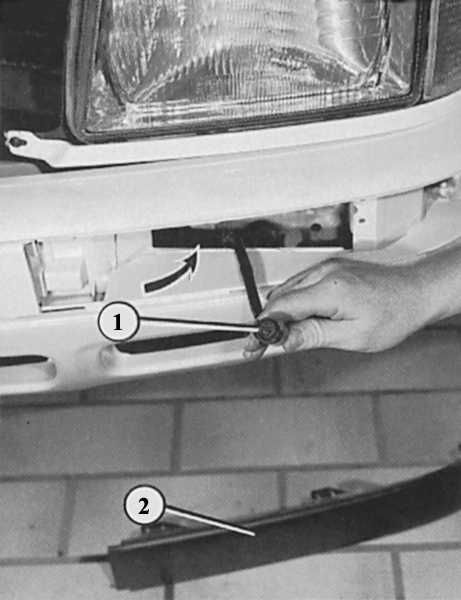

Провода (1) для дооснащения противотуманными фарами уже
проложены. Они подведены (стрелка) внизу к установочному
отверстию, которое становится доступным после снятия
передней накладки (2).

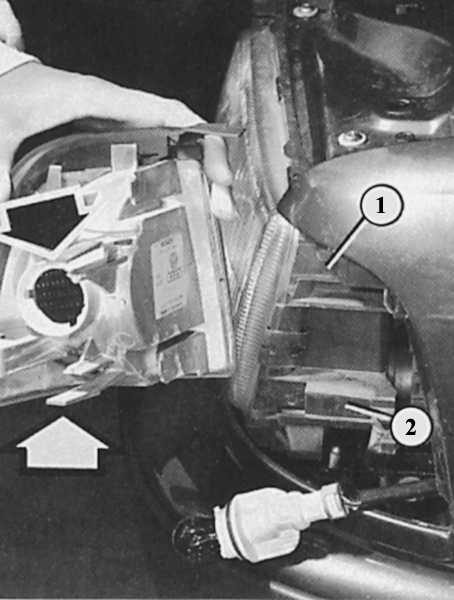

Для отделения корпуса указателя поворотов от корпуса
блок-фары (1) у моделей с 4- и 5-цилиндровым двигателем
следует сжать крепежные язычки (стрелка) по направлению к
патрону и вытащить корпус из направляющих на корпусе фары
(позиция 2 показывает нижнюю).

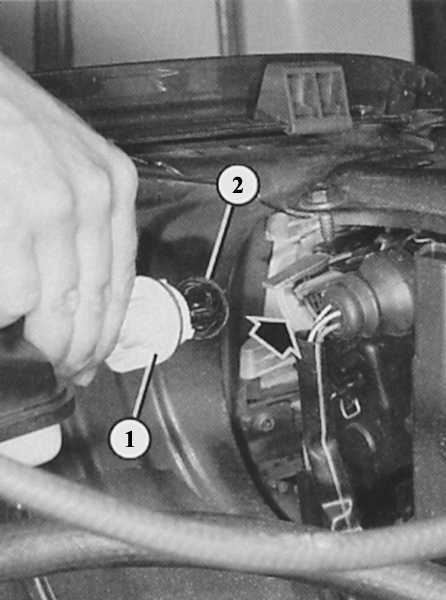

Модели с 4- и 5-цилиндровым двигателем:
1 – патрон лампы;
2 – корпус лампы.

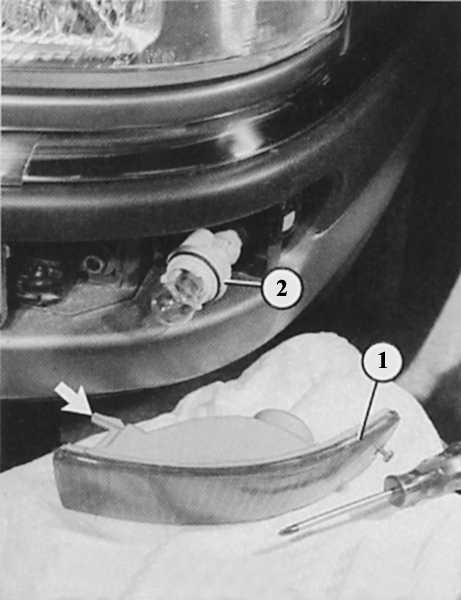

Модели с 6-цилиндровым двигателем:
1 – корпус лампы;
2 – внешнее стекло указателя поворота.
Стрелка показывает на один из крепежных выступов, которыми
корпус указателей поворота установлен в корпусе
противотуманных фар.
