Ауди 80. Электрические схемы
Электрические схемы отдельные электрические цепи системы друг рядом с другом, так что функциональная взаимозависимость становится более явной и понятной. Однако прохождение проводов в автомобиле по этим изображениям понять нельзя. Что нужно знать об электрических схемах Распределение Далее вы найдете части электросхем, показывающие всегда только одну определенную конструктивную группу автомобиля. Смысл подобного распределения – экономия места. Ведь область системы стеклоочистителя касается как автомобиля с двигателем мощностью 66 кВт, так и автомобиля с двигателем мощностью 128 кВт. Так что выбирайте себе именно тот участок, с которым вы собираетесь заниматься в данный момент. Построение
Электросхемы разделены на множество цепей, пронумерованных внизу схемы.
Таким образом, на основе пояснения к электросхеме можно легко найти
отдельные элементы. Нижняя линия обозначает «массу» автомобиля (то есть
металл кузова), через которую замыкается электрическая цепь. Серое поле
на верхнем краю схем показывает центральный коммутатор. Обозначение
штекерных контактов говорит о том, где подключен провод. Пример: В15
означает, что этот провод следует искать в многоконтактном штекере на
соединении В центрального коммутатора. Цвета проводов В электросхемах цвета проводов даны в виде сокращений. Сокращения обозначают: сн – синий; к – коричневый; ж – желтый; з – зеленый; ср – серый; л – лиловый; кр – красный; ч – черный; б – белый. Для каких моделей?
Далее вы найдете полную электросхему автомобиля Audi 80 1992 г. выпуска.
Электросхемы по двигателю описывают 4-цилиндровый двигатель с системой
впрыска Mono-Motronic и мощностью 66 кВт.

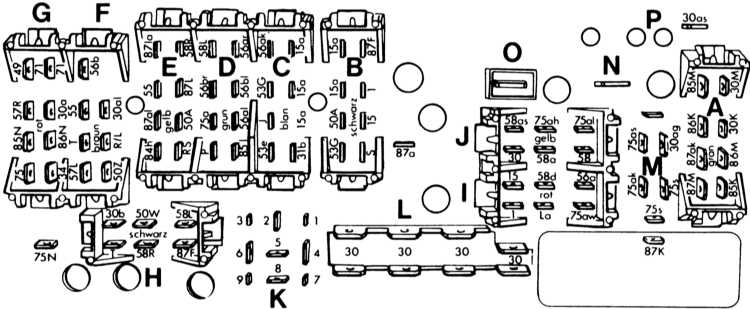

Изображение показывает плату центрального коммутатора снизу. Она разделена на ячейки штекерных контактов, в которые соответственно вставлено по одному многоконтактному штекеру и которые обозначены буквами латинского алфавита. Дополнительно указаны обозначения клемм. Оба этих обозначения вы найдете на электросхемах внизу серого поля, которое должно представлять центральный коммутатор. По этим данным следует искать кабель в центральном коммутаторе.
