Вентилятор радиатора с электроприводом
В Audi A4 вентилятор с электроприводом ставится только при наличии усиленного
охлаждения (автоматическая коробка передач, буксировочное устройство в заводской
комплектации, климатическая установка), он включается только в случае необходимости.
Поэтому в радиатор встроен температурно-зависимый выключатель. Если он «чувствует»,
что протекающая мимо него охлаждающая жидкость после прохождения радиатора все
еще слишком горячая, то включает вентилятор посредством реле в гнезде 2 в «восьмиштырьковой
опоре реле». Он также выключает электропривод вентилятора, когда температура
внизу в радиаторе опускается до определенной величины.
Двухступенчатый вентилятор радиатора с электро-приводом
В некоторых версиях Audi A4 имеется двухступенчатый вентилятор радиатора с электроприводом, который благодаря наличию двух ступеней включения может более индивидуально реагировать на повышение температуры охлаждающей жидкости. Это возможно благодаря двухступенчатому термовыключателю, который включает второй путь тока к вентилятору через другое реле в гнезде 3 в «восьмиштырьковой опоре реле» и добавочное сопротивление.
Температуры переключения термовыключателя радиатора
|
Модель вентилятора
|
Температура включения
|
Температура выключения
|
| Одноступенчатый |
92–97 °С
|
Около 84 °С
|
| Двухступенчатый | ||
|
92–97 °С
|
84 °С
|
|
99–105 °С
|
91 °С
|
|
Совет: Из-за электрического подключения через клемму 30 вентилятор может внезапно включиться даже при неработающем двигателе. Будьте осторожны при проведении работе в двигательном отсеке! |
|

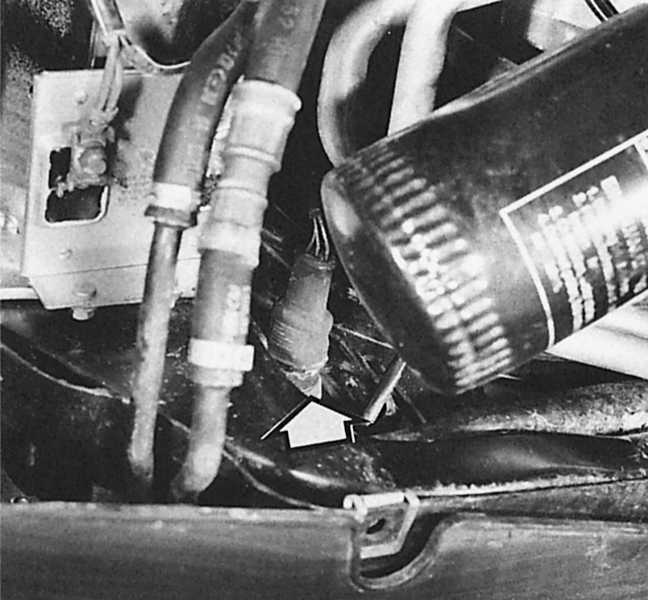

Термовыключатель (стрелка) вентилятора радиатора с электроприводом в автомобилях с усиленным охлаждением привинчен внизу слева на радиаторе. |
