Ауді А4 (94+ року). Інструкції безпеки




Інструкції безпеки

12.28 Інструкції безпеки ���� A4 Якщо знімається модуль подушки безпеки (2), то потрібно від'єднати роз'єм (1).

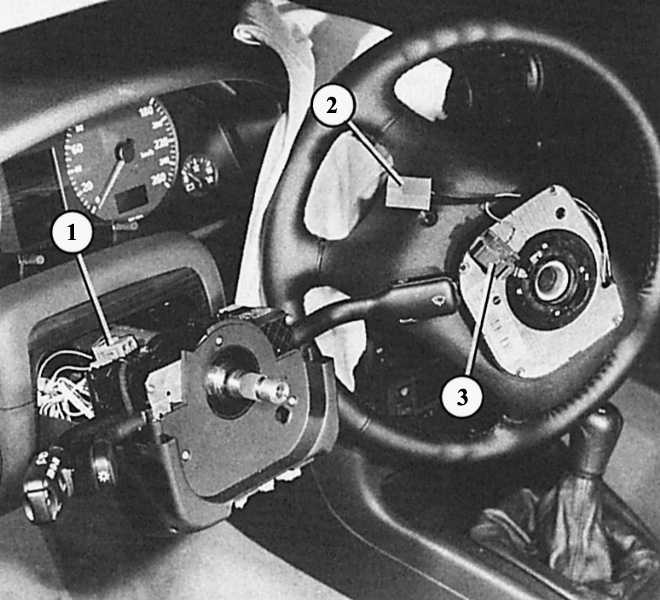

12.28 Інструкції безпеки ���� A4 Рульове колесо можна зняти тільки в прямому стан коліс. Попередньо від'єднайте піновий роз'єм подушки безпеки (1 і 2) і роз'єм (3) проводи звукового сигналу.

На газогенератори подушки безпеки і на пристрій для натягу ременя поширюється дія закону про вибухових речовин. Тому працювати з ними дозволяється тільки професіоналам, яким відомі детальні інструкції по техніці безпеки.

У переліку заходів обережності особливо важливі наступні пункти:

ПОРЯДОК ВИКОНАННЯ

  1. При роботах над подушкою безпеки від'єднайте акумулятор і ізолюйте додатково мінусовій полюс.
  2. Від'єднайте додатково піновий роз'єм під правою облицюванням приладової дошки.
  3. При перерві в роботі не залишайте без нагляду подушки безпеки.
  4. Складайте модуль подушки безпеки тільки ударною пластиною (пластиною з м'якою оббивкою.
  5. При зварювальних роботах на автомобілі від'єднуйте акумулятор.
  6. Після аварії замініть всі компоненти системи.
  7. Проводити розбирання автомобіля на брухт тільки по інструкції!

Демонтаж подушки безпеки у рульовому колесі

Демонтаж рульового колеса з-за вбудованої подушки безпеки пов'язаний з деякими додатковими проблемами. Той, хто невпевнений у собі, нехай краще надасть цю роботу майстерні.

ПОРЯДОК ВИКОНАННЯ

  1. Обов'язково дотримуйтесь інструкції по техніці безпеки.
  2. Протягом всієї роботи не вмикайте запалювання, в тому числі тому, що інакше в пам'ять комп'ютера буде занесена інформація про несправності. Стирання пам'яті можливо тільки в майстерні.
  3. Відкрийте двері з боку пасажира поруч із водієм, зніміть бічне облицювання приладової дошки і від'єднайте під нею червоний піновий роз'єм.
  4. Відкрутіть модуль подушки безпеки на рульовому колесі праворуч і зліва ззаду ключем TORX T30.
  5. Складіть модуль подушки безпеки назад.
  6. Від'єднайте роз'єм модуля подушки безпеки.
  7. Складіть модуль подушки безпеки так, щоб на модулі були видно кільця Audi зверху.
  8. Демонтуйте верхню частину облицювання рульової колонки (два болта знизу).
  9. Від'єднайте штекерні роз'єми проводів до кермовому колесу (від модуля подушки безпеки і звукового сигналу).
  10. Заблокуйте рульове колесо.
  11. Послабте гайку рульової колонки змінним «горішком» SW 24.
  12. Обов'язково поставте рульове колесо в пряме положення (знімайте тільки в цьому положенні).
  13. Зніміть гайку і подкладную шайбу, зніміть рульове колесо покачивающими рухами.
  14. При монтажі рульового колеса зверніть увагу на симетричне розташування його спиць.
  15. Вставити в паз замок рульового управління.
  16. Затягніть гайку на рульовій колонці на 40 Нм.
  17. Після привинчивания рульового колеса затягніть кріпильні вручну болти модуля подушки безпеки.
  18. Потім спочатку затягніть на 6 Нм болт правий по ходу руху.
  19. Під кінець затягніть болт лівий на 6 Нм.
