2.9. Замена фильтрующего элемента воздушного фильтра

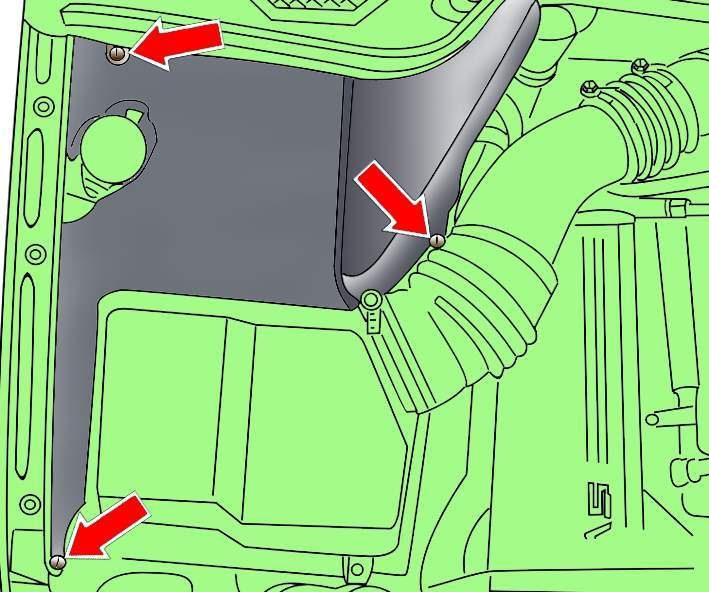

Рис. 2–16. Расположение винтов крепления кожуха топливного фильтра

Снимите кожух с правой стороны моторного отсека (см. рис. 2–16).

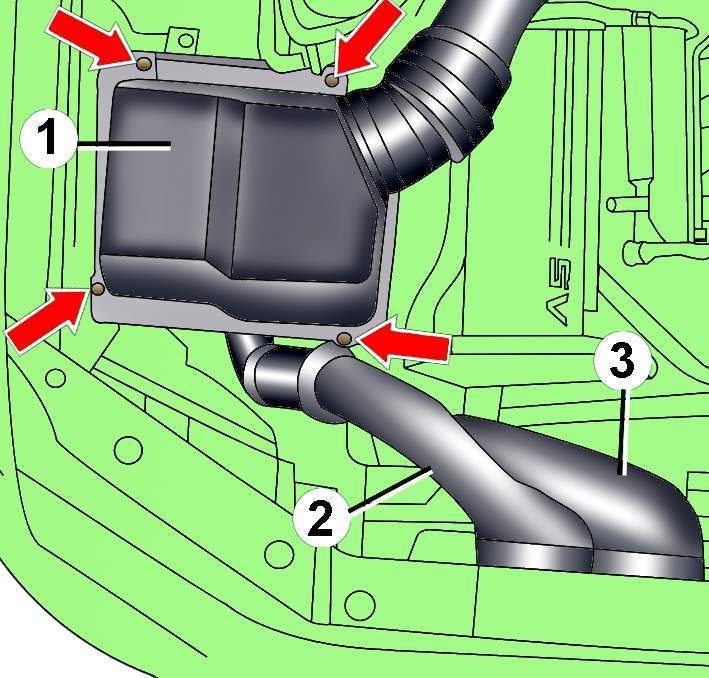

Рис. 2–17. Расположение болтов крепления крышки (1) воздушного фильтра и патрубков (2, 3) воздухозаборника

Снимите патрубки 2 и 3 воздухозаборника (рис. 2–17).

Отвинтите болты и приподнимите (не снимая полностью) крышку 1 воздушного фильтра.

Извлеките старый фильтрующий элемент из корпуса воздушного фильтра.

Соблюдая осторожность, очистите внутренние поверхности крышки и корпуса воздушного фильтра.

Установите фильтрующий элемент в корпус воздушного фильтра.

Установите крышку воздушного фильтра и закрепите ее болтами.

Установите патрубки воздухозаборника.

Установите кожух с правой стороны моторного отсека.
