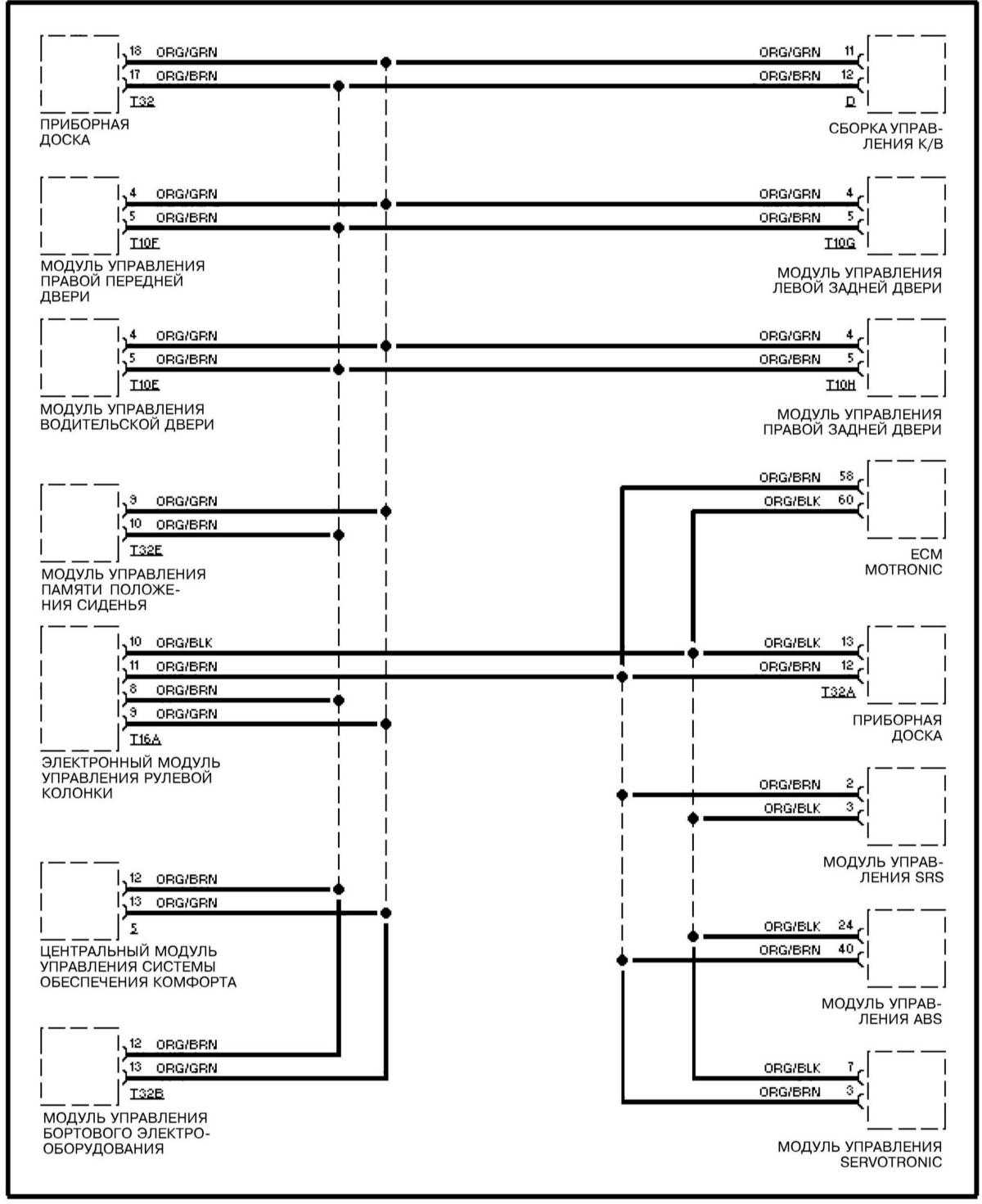

Шина обмена данными (CAN) - электросхема Ауди A4 2000+ г.в.




14.11 Шина обмена данными (CAN) Audi A4







Блокировка переключений АТ, модели с CVT - электросхема Ауди A4 2000+ г.в.




14.12 Блокировка переключений АТ, модели с CVT Audi A4

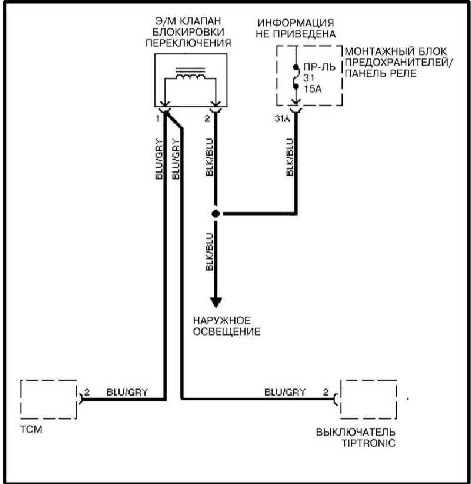

Блокировка переключений АТ, модели с Tiptronic




14.13 Блокировка переключений АТ, модели с Tiptronic Audi A4

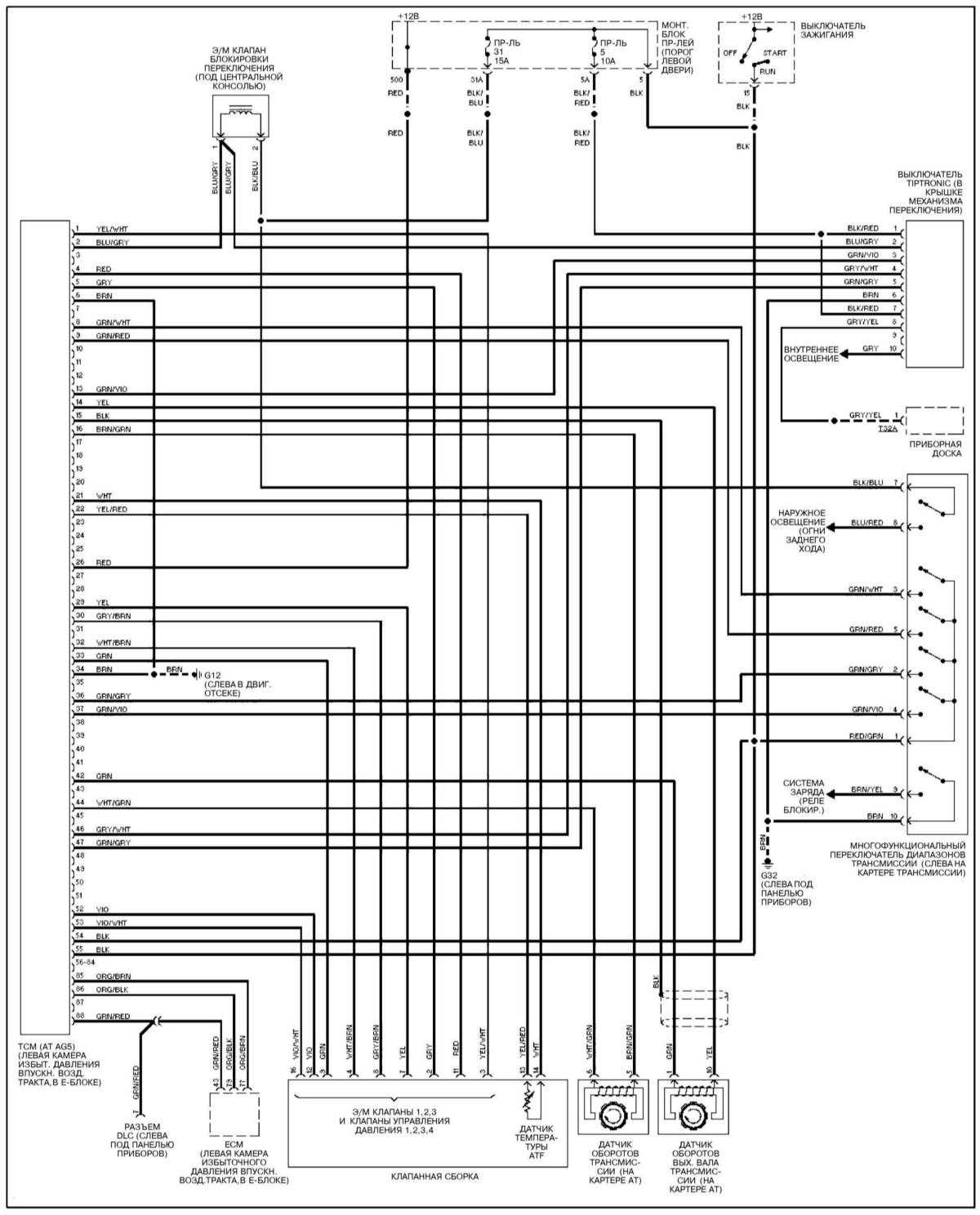

Автоматическая трансмиссия стандартного типа - электросхема Ауди A4 2000+ г.в.




14.14 Автоматическая трансмиссия стандартного типа Audi A4

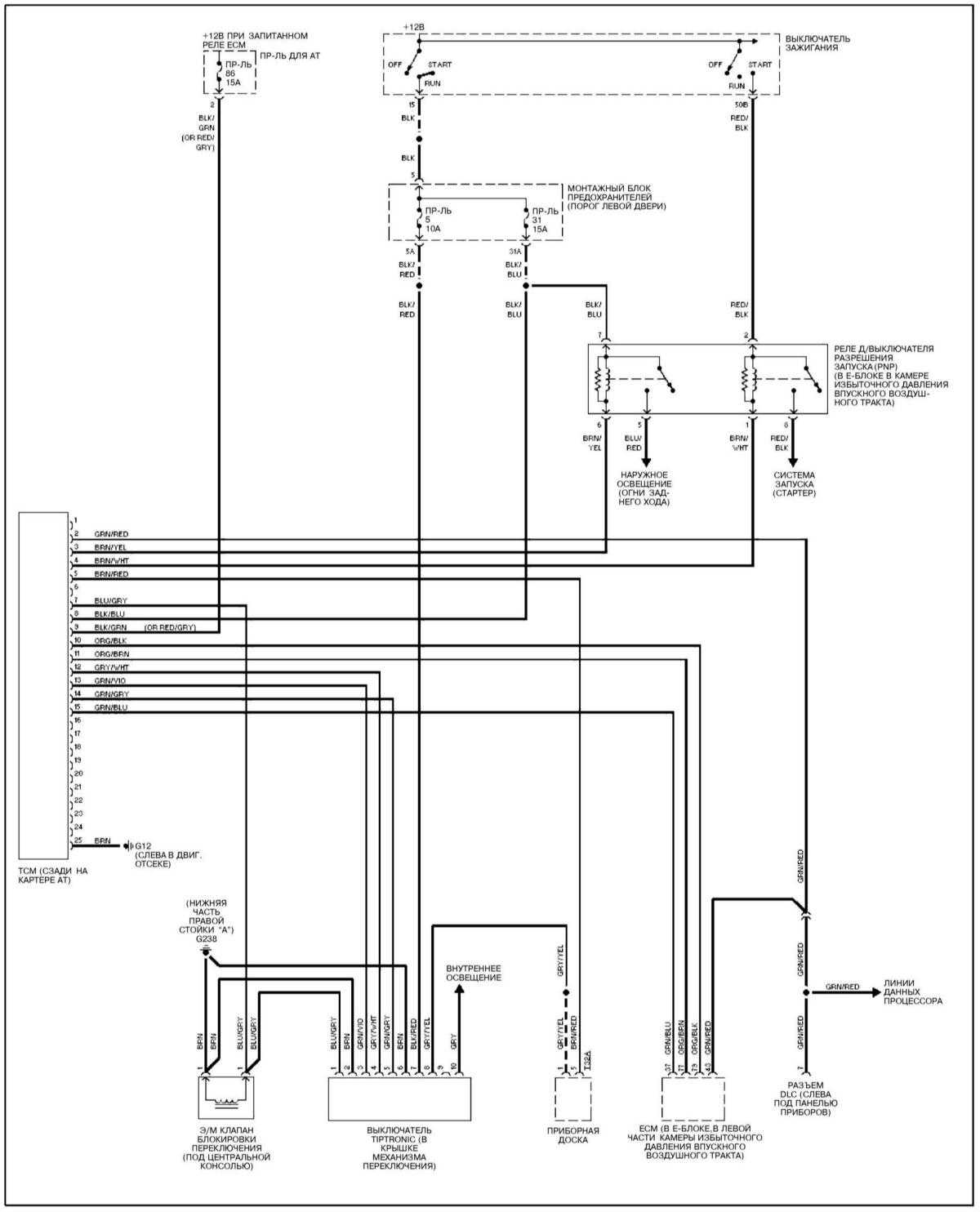

Автоматическая трансмиссия вариаторного типа (CVT) - электросхема Ауди A4 2000+ г.в.






14.15 Автоматическая трансмиссия вариаторного типа (CVT) Audi A4







Блокировка переключений АТ, модели с 5-ступенчатой АТ - электросхема Ауди A4 2000+ г.в.




14.16 Блокировка переключений АТ, модели с 5-ступенчатой АТ Audi A4
