Отдельные характеристики приведены также в тексте Главы и в
случае обязательности их выполнения выделены жирным шрифтом.
Лампы накаливания 12 В
Назначение
Цоколь, Тип
Мощность, Вт
Дальний свет
H7
55
Ближний свет, галоген/ксенон
H7/D2S
55/35
Противотуманные фары
Н11
55
Стояночный свет
W
5
Передние указатели поворотов
PY
21
Боковые повторители указателей поворотов
WY
5
Задние указатели поворотов
PY
21
Габаритные огни
Р
5
Стоп-сигналы
Р
21
Туманные фонари
Р
21
Фонари заднего хода
Р
21
Фонари освещения номерного знака
С
6
Лампа подсветки чтения
Р
6
Потолочный плафон передний
С
10
Плафоны внутреннего освещения/ освещения багажника
С
6
Вещевой ящик/багажник
W
5
Лампы освещения района ног/входа в салон
W
5
Характеристика
Значение
Н7/Н11
Галогенная лампа
D2S
Ксеноновая лампа высокого напряжения
Р
Байонетный цоколь
W
Стеклянный цоколь
С
Софит
Y
Цвет оранжевый
Электрические предохранители
Крышка предохранителей. Левая торцевая сторона панели
приборов

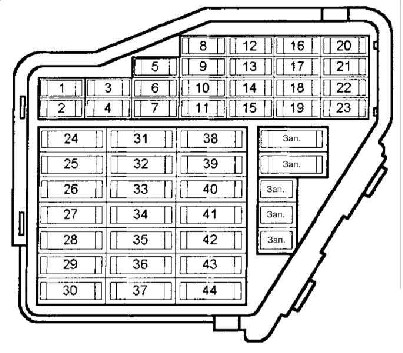

Плата предохранителей в панели приборов
Цветные обозначения предохранителей
Цвет
Максимальная сила тока, А
Светло-коричневый
5
Красный
10
Голубой
15
Жёлтый
20
Естественный (белый)
25
Зелёный
30
Назначение предохранителей
Некоторые из указанных потребителей относятся только к определённым
модификациям или входят в заказную комплектацию. При разночтении
приоритетное значение имеют данные, приведённые в расположенной на
внутренней стороне крышки предохранителей наклейке.
Электрооборудование комфорта с единым управлением, отпирание
багажника
15
39
Радиосистема
20
40
Звуковой сигнал
25
41
Отсутствует
42
Электронная противозаносная система ( ESP )
43
Управление двигателем
15
44
Обогрев сидений
30
Стеклоподъёмники и сиденья с электроприводом контролируютсяавтоматами
защиты от перегрузки электрических цепей.
После устранения перегрузки (например, в случае примерзания стёкол) они
вновь включаются автоматически через несколько секунд.

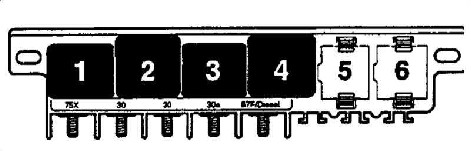

Реле
Центральные
микрореле
1 — Реле клаксона
2 — Реле уменьшения нагрузки
4 — Реле
топливного насоса
5, 6 — Реле интервального режима работы
стеклоочистителей/омывателя

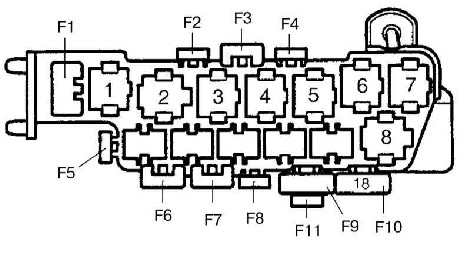

8-местный блок реле
2 — Реле управления второй скоростью вентилятора охладителя
3 — Реле управления вентилятором охладителя (1-я
скорость)/управление насососм ОЖ
4 — Беле блока управления стеклоподъёмниками/верхним
люком/реле ABS (с ESP)
5 — Блок управления предупредительными сигналами открытых
дверей
7 — Магнитола/CD-ченджер/Реле насоса ABS
F2 — Электрика пассажирского сиденья
F3 —
Электрика водительского сиденья
F5 — Разъем дополнительного питания
F6 — Защита цепи передних электростеклоподъемников
F7 — Защита цепи задних электростеклоподъемников
F8, F9, F11 — Реле и блок управления вентилятора радиатора
F10 — ABS
Расположение

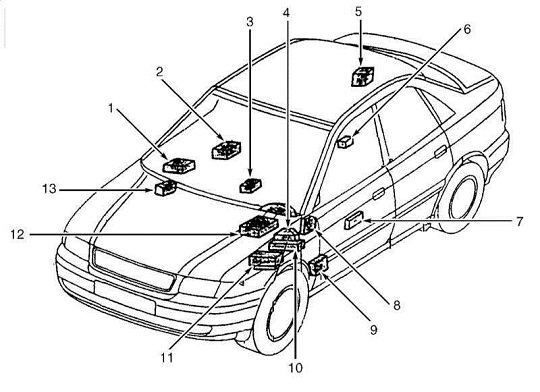

основных электрических элементов в кузове
1 — Блок управления темпостатом
2 — TCM
3 — Блок управления подушками безопасности

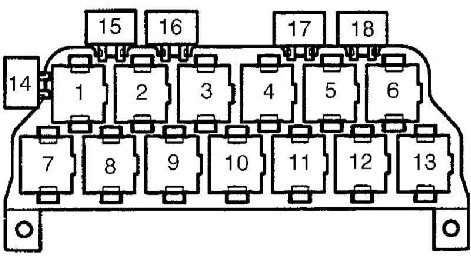

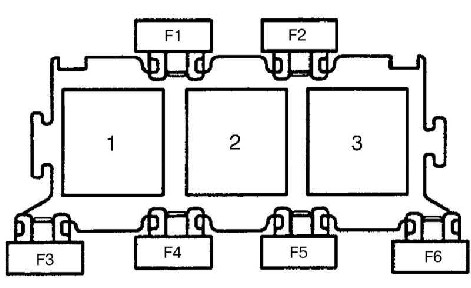

4 — 13-проходный блок реле
5 — Блок управления противоугонной системой/внутренним
освещением/единым замком
6 — Блок управления датчиком ультразвука
8 —
Панель предохранителей
9 — Левый соединительный блок
10 — Центральные микрореле
11 — 8-проходный блок реле
12 — ECM
13 — Правый соединительный блок
Усилия затягивания резьбовых соединений, Нм
Моменты затяжки крепежа приведены также в тексте Главы и на некоторых
иллюстрациях*.
*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному
соблюдению; не выделенные жирным шрифтом усилия приведены лишь
ориентировочно.
