Снятие и установка облицовок (Универсал) - Ауди A4 2000+ г.в.
Стойка С
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к РазделуОбщие
сведения и меры безопасности.
Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в РазделеЗамена
аккумуляторной батареи.
Снимите
боковую подушку заднего сиденья, обратитесь
к РазделуСнятие
и установка заднего сиденья.
Снимите
боковую облицовку багажника, обратитесь к
соответствующему Разделу.
Снимите
облицовку над задней дверью.
Ослабьте
винты крепления подушки безопасности головы
в задней части.
Снимите
направляющую для заднего ремня, обратитесь к
РазделуСнятие
и установка заднего ремня безопасности.

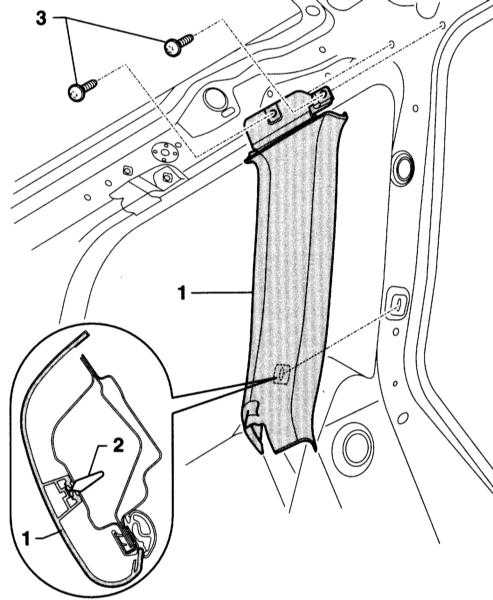

Выверните
винты (3), отсоедините облицовку (1) у
пружинного зажима (2) и снимите.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка
выполняется в последовательности, обратной
снятию. При этом закрепите подушку
безопасности головы новыми винтами.
Положите
уплотнитель двери над облицовкой.
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей.
Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к РазделуОбщие
сведения и меры безопасности.
Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в РазделеЗамена
аккумуляторной батареи.
Отсоедините облицовку сзади стойки А.
Снимите
облицовку стойки D.

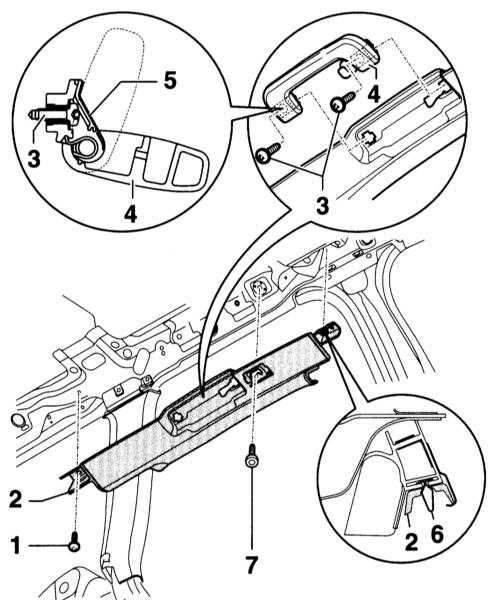

Нажмите
вниз на ручку (5) и откиньте вниз крышку
винта (4). Для этого введите в паз (7)
тонкую проволоку и откройте крышку.
Выверните
винты (3).
Выверните
винт (1).
Выверните
винт (7), для чего сместите назад планку в
проушине для разделительной сетки.
Отсоедините облицовку (2) у пружинного
зажима (6) и снимите.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка
выполняется в последовательности, обратной
снятию, при этом винт (7) затяните моментом9Нм.
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей.
Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к РазделуОбщие
сведения и меры безопасности.
Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в РазделеЗамена
аккумуляторной батареи.
Снимите
замыкающую планку крыши, обратитесь к
РазделуСнятие
и установка облицовок (Седан).

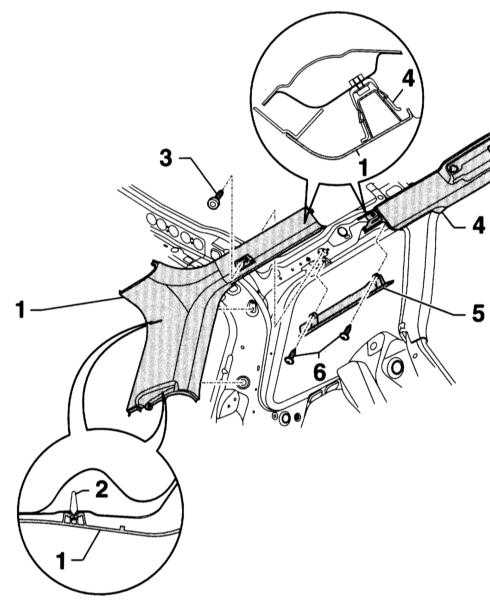

Выверните
винт (3), для чего сместите назад планку в
проушину для разделительной сетки.
Отсоедините облицовку (1) у двух пружинных
зажимов (2) и выньте вверх из боковой
облицовки грузового отсека.
Выньте
облицовку стойки D (1) назад из облицовки
(4) над дверью.
Ослабьте в
задней части винты крепления подушки
безопасности головы.
Выверните
винты (6) и снимите облицовку (5) над задним
окном.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка
выполняется в последовательности. обратной
снятию. При этом закрепите подушку
безопасности головы новыми винтами.
Положите
уплотнитель крышки задка над облицовкой.
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей.
Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.

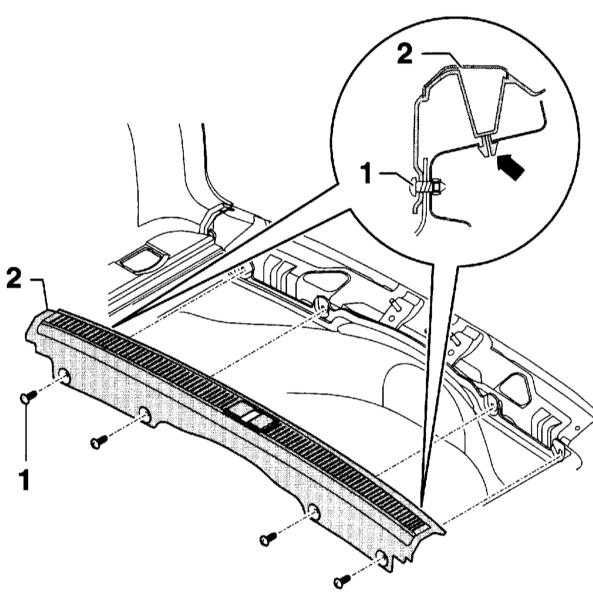

Выверните
4 винта (1) и осторожно отсоедините накладку
замка (2) от кромки отсека у стопорных
пальцев (стрелка на сопроводительной
иллюстрации). При этом сместите
пластмассовый клин под накладку и каждый
палец снимите отдельно.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка
выполняется в последовательности, обратной
снятию.
