Снятие и установка крышки рычага переключения передач/селектора - Ауди A4 2000+ г.в.





Ручная КПП

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

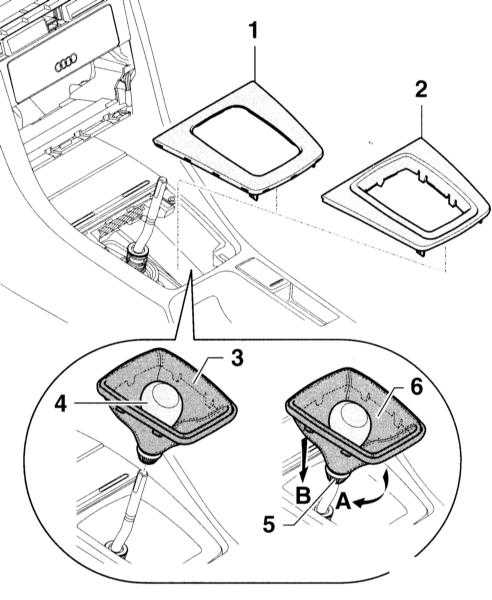

  1. Откройте пепельницу. Сильно потяните вверх крышку рычага переключения (2) вместе с чехлом (6), отсоединив от четырёх зажимов.
12.5.6 Снятие и установка крышки рычага переключения передач/селектора Audi A4
  1. Снимите чехол (6) вверх. Поверните против часовой стрелки гайку (5) и снимите ручку (4) с рычага.
 border=

В зависимости от модели вместо гайки может быть хомут. (1) – крышка селектора.

  1. Нажмите на планки и отсоедините чехол от рамки (3).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию. При этом наденьте чехол на рычаг переключения (стрелка В) поверните гайку (5) по часовой стрелке (стрелка А).

Автоматическая трансмиссия

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите селектор в положение «D».
  1. Поверните втулку (1) против часовой стрелки и сдвиньте вниз до упора.
12.5.6 Снятие и установка крышки рычага переключения передач/селектора Audi A4

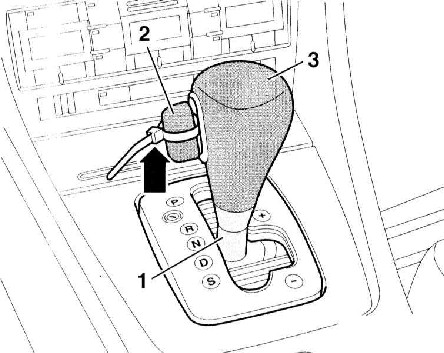

  1. Осторожно потяните стопор (2) из ручки (3) так, чтобы хомут кабеля можно было продвинуть через зазор между стопором и ручкой.
 border=

Не вытягивайте стопор далеко, т.к. в противном случае можно повредить селектор.

  1. Замкните хомут вокруг фиксатора (стрелка), затяните его и удерживайте в таком положении.
  2. Снимите ручку (3) вверх с селектора.
  3. Откройте переднюю пепельницу и отсоедините крышку.

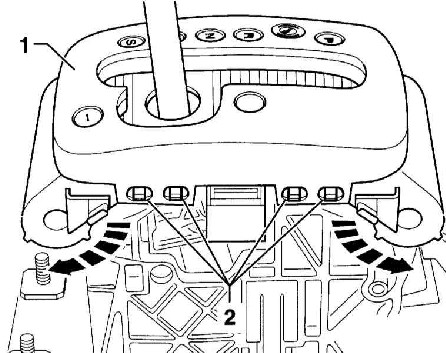

  1. Освободите зажимы (2) и выньте вверх накладку селектора (1) из центральной консоли.
12.5.6 Снятие и установка крышки рычага переключения передач/селектора Audi A4
  1. Рассоедините разъём со стороны накладки.
 border=

Для снятия переключателя Tiptronic нажмите внутрь стопоры (2), отсоедините накладку от нижней части и выньте выключатель из накладки.

  1. Отсоедините сильным рывком крышку селектора (1) из держателя зажима и потяните вверх.
12.5.6 Снятие и установка крышки рычага переключения передач/селектора Audi A4

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите селектор в положение «D», установите крышку селектора и зафиксируйте её.
  2. Состыкуйте разъём, установите и зафиксируйте накладку селектора и крышку.
  3. Установите на место крышку пепельницы.
  4. Установите на селектор ручку и зафиксируйте её.
 border=

Фиксатор при этом должен быть вытянут из ручки, как описано при снятии, и зафиксирован хомутом кабеля. Фиксатор должен показывать влево в сторону водителя.

  1. Снимите хомут кабеля и вдавите фиксатор в ручку.
  2. Сдвиньте втулку на селекторе вверх, поверните по часовой стрелке и зафиксируйте.
