Проверка и регулировка исходного положения сдвижной панели крыши - Ауди
A4 2000+ г.в.
Установка электродвигателя сдвижной панели в исходное положение
|
- Закройте
сдвижную панель.
- Снимите
передний потолочный плафон, обратитесь к
Разделу Снятие
и установка плафонов внутреннего освещения.
- Отверните
винты крепления и снимите электродвигатель
сдвижной панели.
-
Электрические провода электродвигателя не
отсоединяйте.
- Включите
зажигание.
- Установите
поворотным переключателем положение «Крыша
закрыта». При этом электродвигатель работает
автоматически и останавливается в нулевом
положении.
- В этом
положении установите электродвигатель при
закрытой крыше и закрепите его.
- Установите
передний плафон.
|
|
Проверка исходного положения кулисной направляющей
|
|
Исходное положение может быть
проверено с помощью карманного
зеркала и карманного фонаря при
установленной сдвижной панели. |
|
- Снимите
боковые накладки слева и справа, обратитесь
к соответствующему Разделу.
|
- Откройте и
снова закройте сдвижную панель.
|
- Сдвиньте
панель потолка полностью назад.
|

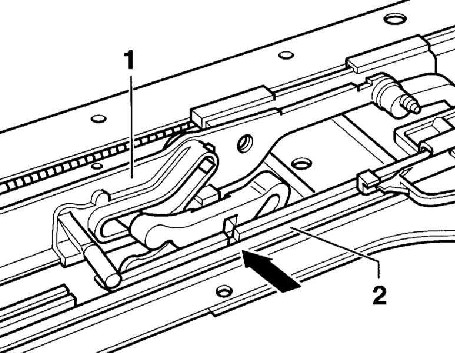

- Положите
на сдвижную панель карманное зеркало и
проверьте исходное положение. При правильной
установке прямоугольный паз в механизме
выдвижения кулисной направляющей (1) должно
совпадать с пазом (стрелка на
сопроводительной иллюстрации). В противном
случае произведите регулировку.
|
|
|
Установка направляющей кулисы в исходное положение
|
- Снимите
сдвижную панель.
- Снимите
электродвигатель панели.
- Снимите
боковые накладки, обратитесь к
соответствующему Разделу.
- Сместите
кулисные направляющие (1) с обеих сторон из
заднего положения вперед.
- Установите
прямоугольный паз в механизме выдвижения
кулисной направляющей (1) так, чтобы он
совпадал с пазом (стрелка) на направляющей
шине (2) панели потолка. Таким образом
устанавливается исходное положение
направляющей кулисы.
- Установите
электродвигатель сдвижной панели в исходное
положение.
- Установите
боковые накладки.
|
|
