Снятие и установка наружного зеркала - Ауди A4 2000+ г.в.

Замена зеркала

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Откройте дверь и выньте треугольную накладку из трёх держателей зажимов. При этом накладку сначала отсоедините внизу.

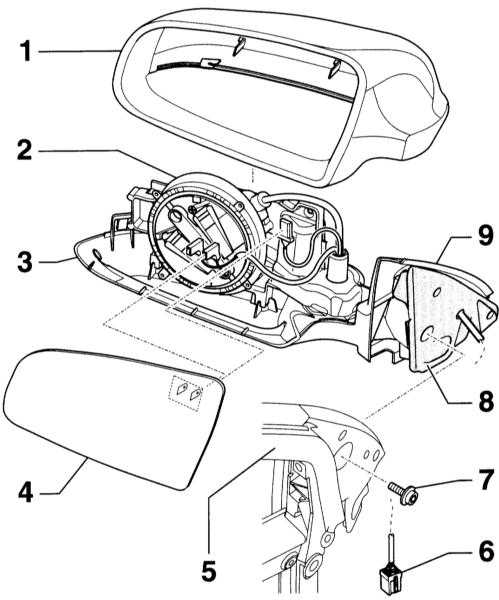

  1. Выверните винт (7) и снимите зеркало с блоком регулировки (2) с двери (5).
 12.4.28 Снятие и установка наружного зеркала Audi A4
  1. Рассоедините разъём (6). (3) – нижняя крышка.





Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию. При этом следите за правильным положением уплотнения (8) у основания зеркала (9). Затяните винт (7) моментом 12Нм.
  2. Подтяните уплотнение у рамы окна над треугольной накладкой.
  3. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Замена стекла зеркала

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Обклейте корпус зеркала лентой вверху и внизу, чтобы защитить его от повреждения.
 12.4.28 Снятие и установка наружного зеркала Audi A4
  1. Осторожно подденьте пластмассовым клином стекло зеркала сначала внизу, а затем вверху.
  1. Выньте стекло из корпуса и рассоедините разъём обогрева зеркала.

Установка

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установите стекло зеркала (4) на опорной пластине (2) и состыкуйте разъём обогрева зеркала.
 12.4.28 Снятие и установка наружного зеркала Audi A4
  1. Вставьте стекло в направляющие цапфы и сместите палец (3) в фрикционную пружину (стрелка).
  1. Зафиксируйте стекло, при этом давите только в центр стекла. (1) – корпус зеркала.
  1. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Замена корпуса зеркала

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите стекло зеркала, обратитесь к соответствующему Разделу.

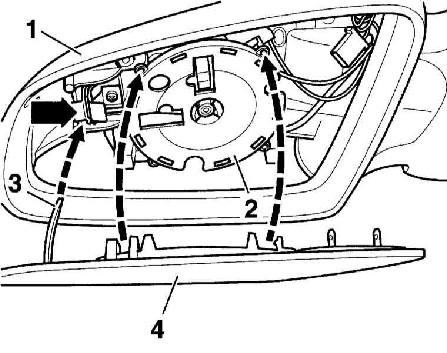

  1. Выверните винты (4), отсоедините нижнюю крышку (3) из держателей и снимите вниз.
 12.4.28 Снятие и установка наружного зеркала Audi A4

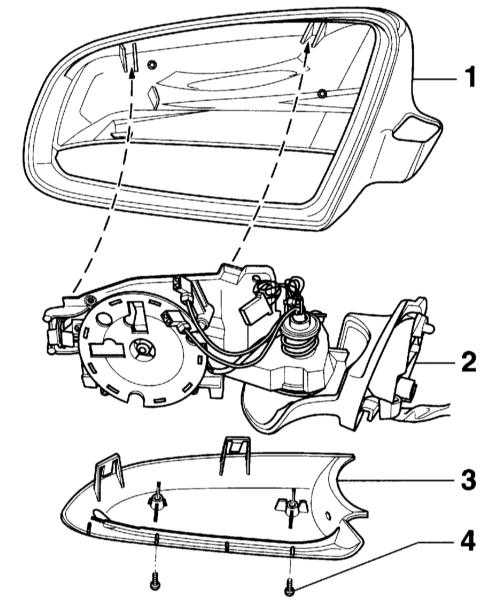

  1. Отсоедините корпус наружного зеркала (1) из держателей (стрелки) и снимите наверх.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установите корпус наружного зеркала сверху на блок регулировки (2).
  2. Зафиксируйте корпус вверху и внизу на блоке регулировки (2). При этом держатели блока регулировки должны войти в стопорные крюки корпуса.
  3. Вставьте снизу крышку (3), зафиксируйте и закрепите.
  4. Установите на место стекло зеркала.
