Снятие и установка заднего бампера - Ауди A4 2000+ г.в.





Задний бампер

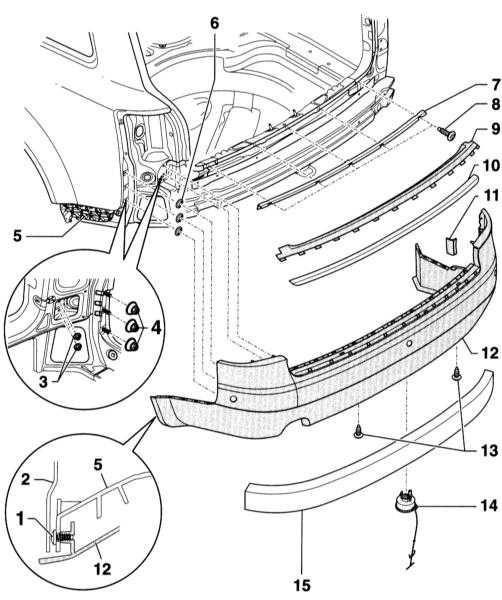

12.4.8 Снятие и установка заднего бампера Audi A4

Указание: Снятие и установка на моделях Седан выполняется аналогичным образом. В отличие от моделей Универсал отсутствуют опорная и уплотнительная планки (7), (9), а также опора (14).
1 — Два болта
2 — Локер крыла
3 — Гайка
4 — Гайка
5 — Направляющая
6 — Шесть зажимов
7 — Опорная планка
8 — Болт


 9 — Уплотнительная планка. Вставляется в бампер
10 — Декоративная планка. Вставляется в бампер
11 — Боковая уплотнительная планка. Вставляется в бампер
12 — Бампер
13 — Два болта
14 — Опора. При установке нового бампера должна заменяться.
15 — Ударная планка
Указание: Ударная планка закреплена на заднем бампере двусторонней клейкой лентой. Вследствие этого при снятии она разрушается.

Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
border=

Некоторые операции выполняются как с левой, так и справой стороны автомобиля. Описание их даётся только в отношении одной стороны.
  1. Снимите боковую облицовку в грузовом отсеке, обратитесь к Разделу Снятие и установка облицовок (Универсал).
  2. Рассоедините разъём громкоговорителя позади боковой облицовки и отсоедините громкоговоритель вместе с усилителем.
  3. Рассоедините разъём парковочных сенсоров у блока управления под задним фонарем.
  4. Отверните гайки (3) и гайки (4) в грузовом отсеке.
  5. Выверните болты (13).
  6. Отсоедините локер крыла в задней части.
  7. Выверните болт (1) у направляющей (5) и снимите боковую часть бампера.
  8. С помощью ассистента потяните назад бампер и снимите его.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.
  2. При установке нового бампера установите снизу новую опору (14). Затем освободите опору, потянув за нить. Таким образом опора разгружается и держит бампер по отношению к поперечине.
border=

Опора освобождается тогда, когда бампер полностью установлен.
  1. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
