Снятие и установка амортизатора задних колёс - Ауди A4 2000+ г.в.







Амортизатор

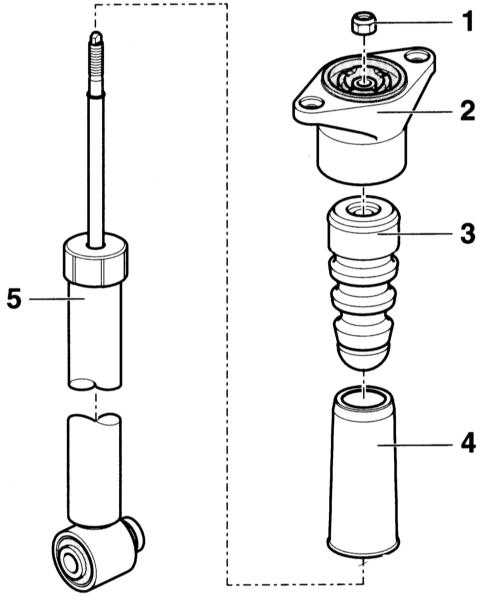

11.3.3 Снятие и установка амортизатора Audi A4

1 — Гайка, 25Нм, самостопорящаяся, обязательно замените
2 — Опора амортизатора
3 — Буфер хода сжатия
4 — Защитный кожух
5 — Амортизатор, обратите внимание на различие в исполнении ходовой части



Снятие

border=

Для снятия амортизатора необходим специальный инструмент. СТО AUDI применяют для этой цели приспособление для сжатия V.A.G.1752/1, переходник V.A.G. 1752/9 и держатель пружины V.A.G. 1752/16.



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Пометьте стрелкой на шине направление вращения колеса. Ослабьте болты крепления колеса. Поднимите и установите на подставки заднюю часть автомобиля и снимите колесо.
  2. Снимите пружину, обратитесь к Разделу Снятие и установка винтовой пружины.

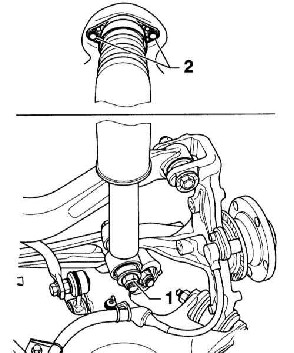

  1. Отверните гайку (1) и выньте болт (на сопроводительной иллюстрации щиток не показан).
 11.3.3 Снятие и установка амортизатора Audi A4
  1. Выверните болт (2).
border=

Колесный кожух не снимается.
  1. Выньте амортизатор.

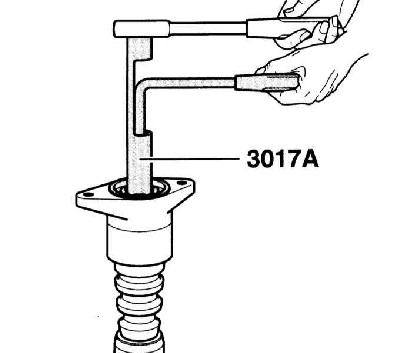

  1. При отворачивании и затяжке гаек крепления опоры амортизатора удерживайте от проворачивания шток. СТО AUDI применяют для этого специальный инструмент 3017А.
 11.3.3 Снятие и установка амортизатора Audi A4

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установите опору на амортизаторе и закрепите её новой самостопорящейся гайкой моментом 25Нм.
  1. Затяните болты (2) моментом 36Нм. Следите за положением нижнего крепления.
  2. Сначала затяните гайку нижнего крепления амортизатора (1) моментом 30Нм.
 11.3.3 Снятие и установка амортизатора Audi A4
  1. Установите на место пружину, обратитесь к соответствующему Разделу.
  2. Соблюдая направление вращения колеса, закрепите заднее колесо, опустите автомобиль на колёса и только после этого затяните болты крепления колеса моментом 120Нм.

Затяжку гайки нижнего крепления амортизатора необходимо производить следующим образом:

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Опустите автомобиль на колёса.
  2. Ослабьте нижнее крепление амортизатора.
  3. Несколько раз продавите подвеску автомобиля.
  4. Затяните новую гайку (1) моментом 150Нм и затем доверните на угол 90°.
