Снятие и установка насоса охлаждающей жидкости - Ауди A4 2000+ г.в.











4-цилиндровые двигатели

Снятие



 border=

Прокладки и уплотнительные кольца обязательно заменяются.

 border=

Нижняя крышка зубчатого ремня не снимается. Зубчатый ремень остаётся на шкиве коленчатого вала. Для защиты от попадания охлаждающей жидкости закройте зубчатый ремень.



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Закройте зубчатый ремень перед снятием насоса охлаждающей жидкости тряпкой, чтобы исключить попадание на ремень охлаждающей жидкости.
  2. Слейте охлаждающую жидкость, обратитесь к соответствующему Разделу.
  3. Снимите клиновой ремень, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов.
  4. Отверните три винта крепления натяжного элемента.
  5. Снимите верхнюю и центральную крышку зубчатого ремня, обратитесь к Разделу Снятие и установка зубчатого ремня.
  6. Снимите зубчатый ремень с колеса насоса охлаждающей жидкости, обратитесь к Разделу Снятие и установка зубчатого ремня.

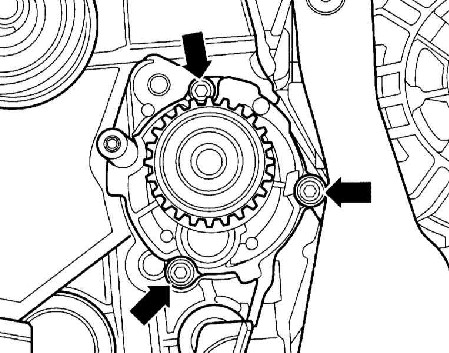

  1. Выверните болты (стрелки на сопроводительной иллюстрации) и выньте насос охлаждающей жидкости из блока цилиндров.
4.1.9 Снятие и установка насоса охлаждающей жидкости Audi A4

Установка



 ПОРЯДОК ВЫПОЛНЕНИЯ

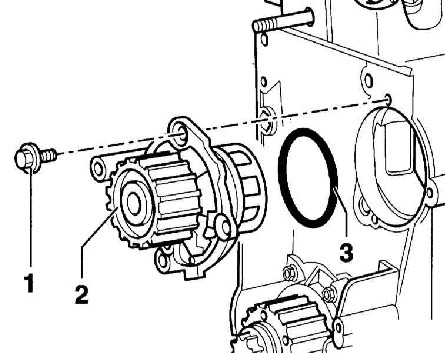

  1. Смочите новое уплотнительное кольцо (3) охлаждающей жидкостью и вставьте его в блок цилиндров.
4.1.9 Снятие и установка насоса охлаждающей жидкости Audi A4
  1. Вставьте насос в блок цилиндров и закрепите его болтами (1) моментом 15Нм.
  2. Установите зубчатый ремень и отрегулируйте фазы газораспределения, обратитесь к Разделу Снятие и установка зубчатого ремня.
  3. Установите натяжной элемент клинового ремня и закрепите его моментом 25Нм.
  4. Установите клиновой ремень, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов.
  5. Заполните систему охлаждающей жидкостью. Обратитесь к Разделу Замена охлаждающей жидкости.
