Проверка уровней жидкостей, контроль утечек - Ауди A4 2000+ г.в.









 border=

Ниже описаны процедуры проверки уровней жидкостей, производимые каждые 1000 км пробега, ежемесячно и перед каждой дальней поездкой. Описание других проверок уровней жидкости можно найти далее в Разделах, посвящённых специфическим процедурам обслуживания. Независимо от интервалов проверки по графику не допускайте, чтобы жидкость вытекала под автомобиль, такие утечки указывают на неисправность, которую следует устранять немедленно.

Жидкости являются неотъёмлемой составной частью систем смазки, охлаждения, тормозной и системы омывания ветрового стекла. Ввиду постепенного расхода и/или загрязнения жидкостей в процессе нормальной эксплуатации автомобиля, их следует периодически заменять. Ознакомьтесь с Разделом «Типы и объёмы применяемых смазок и жидкостей» в Спецификациях, прежде чем приступать к доливанию жидкости в какой-либо из перечисленных компонент.

 border=

При любой проверке уровня жидкости автомобиль должен стоять на ровной поверхности.

Визуальный контроль утечек

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  2. Снимите нижнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  3. Визуально проверьте на наличие негерметичности, потёртостей, трещин и повреждений следующие трубопроводы, шланги и присоединения:
    • Топливопроводы;
    • Шланги системы охлаждения и отопления;
    • Тормозные трубопроводы и шланги;
    • Гидравлические линии усилителя руля;
    • Линии кондиционера.

Двигательное масло

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При замасленном двигателе и большом расходе масла проверьте места утечек. Для этого проверяются следующие места:
    • Откройте крышку заливной горловины и проверьте прокладку на наличие трещин или повреждений.
    • Вентиляция картера: Например, вентиляционный шланг от крышки головки цилиндров к шлангу всасывания воздуха.
    • Прокладка крышки головки цилиндров.
    • Прокладка головки цилиндров.
    • Пробка удаления масла (круглое кольцо).
    • Прокладка масляного фильтра: прилегание фильтра к фланцу.
    • Прокладка поддона картера.
    • Передний и задний сальники коленчатого вала.
  2. Так как при наличии негерметичности масло распространяется по большой поверхности двигателя, места утечек сразу определить сложно. Для обнаружения утечек действуйте следующим образом:
  3. Промойте двигатель следующим образом: генератор закройте пластиковым пакетом. Опрыскайте двигатель обычным холодным очистителем и через непродолжительное время промойте водой на автомойке.
  4. Места сопряжения и сальники на двигателе посыпьте снаружи известью или тальком.
  5. Проверьте уровень масла, при необходимости долейте.
  6. Сделайте пробную поездку. Так как масло в горячем двигателе снижает свою вязкость и быстрее выступает в местах утечек, необходимо пробную поездку выполнить на расстояние около 30 км по скоростной трассе.
  7. В заключение исследуйте двигатель с помощью лампы и локализуйте места утечек, устранив неисправности.

Проверка уровня масла щупом

Проверка уровня масла является важной профилактической процедурой. Постоянное падение уровня масла указывает либо на наличие его утечек через повреждённые сальники или ослабшие соединения, либо на его выжигание (внутренние утечки через изношенные поршневые кольца или через направляющие втулки клапанов). Кроме того, следует обращать внимание и на состояние самого масла. Если масло имеет молочный цвет или в его составе можно заметить капли воды, это указывает на возможное нарушение герметичности прокладки головки цилиндров или наличие трещины в головке или блоке цилиндров. В этом случае двигатель следует отремонтировать немедленно. Каждый раз при измерении уровня масла перед протиркой лезвия щупа проведите по нему большим и указательным пальцами руки. Если при этом будут обнаружены налипшие на щуп частицы грязи или металлические частицы, масло следует заменить (обратитесь к Разделу Замена двигательного масла и масляного фильтра).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проедьте на автомобиле, чтобы прогреть двигатель, и остановите автомобиль на ровной площадке.
  1. После остановки двигателя подождите не менее 3 мин, чтобы масло стекло в поддон.
  1. Выньте указатель уровня масла двигателя и протрите его чистой тряпкой.
  1. Затем вставьте указатель в отверстие до упора и снова выньте его.

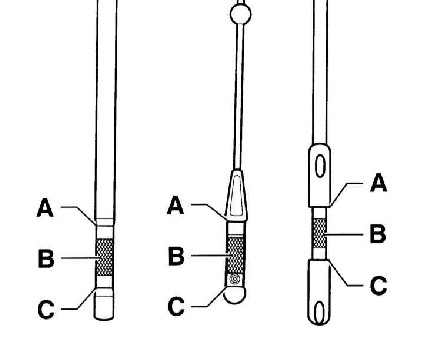

  1. Уровень масла находится в норме, если лежит в диапазоне (В). Если уровень масла лежит в диапазоне (С), масло необходимо долить до уровня диапазона (В). На сопроводительной иллюстрации показаны разные варианты исполнения указателей уровня. Если масло находится в диапазоне (А), доливать его не следует.
2.5 Проверка уровней жидкостей, контроль утечек Audi A4
 border=

Излишки масла (выше диапазона А) необходимо отсосать, т.к. в противном случае могут быть повреждены прокладки или сальники двигателя и каталитический преобразователь.

  1. При повышенных нагрузках на двигатель, например, при длительном движении по автостраде летом, буксировке прицепа или движении в горной местности уровень масла должен лежать в верхней части диапазона (В).
  2. Заполнение системы маслом производится через пробку крышки головки цилиндров. Применяйте требуемый сорт масла, не используйте присадки, обратитесь к разделу Система смазки двигателя.

Расход двигательного масла

Макс. 0.8 л/1000 км, в зависимости от стиля вождения.

Расход масла двигателем может быть определён только после прохождения длинной дистанции. В период обкатки он может превышать приведённое значение. Частое движение с высокими оборотами двигателя ведёт к увеличению расхода масла.

Охлаждающая жидкость двигателя

 border=

Не допускайте попадания антифриза на Вашу кожу или на окрашенные поверхности автомобиля. Если это все же произошло, немедленно смойте антифриз обильным количеством воды. Антифриз крайне токсичен в случае попадании в организм. Никогда не оставляйте его без присмотра в открытом контейнере или пролитым на пол; детей или животных может привлечь его сладкий запах и они могут выпить его.

Все автомобили, рассматриваемые в данном Руководстве, оборудованы системой охлаждения с избыточным давлением компенсационного типа. Белый пластиковый расширительный бачок расположен в двигательном отсеке и соединён шлангом с радиатором. По мере разогрева двигателя в процессе его работы расширяющаяся жидкость заполняет бачок. При остывании двигателя жидкость автоматически поступает обратно в систему охлаждения, что обеспечивает поддержание постоянного уровня.

Проверка уровня жидкости в резервуаре должна производиться регулярно, при строго горизонтальном положении автомобиля и выключенном двигателе.



2.5 Проверка уровней жидкостей, контроль утечек Audi A4

Уровень охлаждающей жидкости при холодном двигателе (температура около + 20°С) должен находиться между отметками MAX и MIN на расширительном бачке. У тёплого двигателя уровень жидкости может быть несколько выше отметки MAX.



 border=

Не снимайте крышку заливной горловины расширительного бачка или крышку радиатора для проверки уровня жидкости до полного остывания двигателя!

Прогоните автомобиль и снова измерьте уровень жидкости. Если до нужного уровня требуется долить лишь небольшое количество, то можно использовать чистую воду. Однако частые добавления воды разбавят антифриз. Для того, чтобы обеспечить нормальное соотношение (40%/60%) антифриза и воды, всегда доливайте до нужного уровня требуемой смесью антифриза, указанного в Спецификациях, на основе этиленгликоля и воды.

Большой объём холодной охлаждающей жидкости заливайте только при холодном двигателе, чтобы избежать повреждений двигателя.

Если уровень жидкости падает регулярно, то в системе возможно наличие утечки. Осмотрите радиатор, шланги, крышку заливной горловины, сливные пробки и водяной насос (обратитесь к Разделу Проверка состояния и замена шлангов двигательного отсека, локализация утечек). Если утечек не обнаружено, произведите проверку герметичности крышки расширительного бачка и радиатора в условиях СТО.

Если Вам нужно снять крышку, подождите, пока двигатель полностью остынет, затем оберните кусок толстой ветоши вокруг крышки и отверните её до первого упора. Если при этом из-под крышки начнет вырываться пар или жидкость, дайте двигателю ещё немного остыть, и лишь затем снимите крышку.

Необходимо также проверять состояние жидкости. Она должна быть относительно чистой. Если жидкость имеет бурый или ржавый цвет, её необходимо слить, промыть систему и заполнить её новой смесью. Даже если жидкость выглядит нормально, входящие в её состав ингибиторы коррозии со временем теряют свою эффективность, поэтому её следует заменять через определённые промежутки времени.

Для проверки морозоустойчивости охлаждающей жидкости необходимо использовать ареометр (обратитесь к иллюстрации и Спецификациям).

Тормозная жидкость



 border=

Тормозная жидкость может причинить вред Вашим глазам и повредить окрашенные поверхности автомобиля, поэтому будьте крайне осторожны при обращении с ней. Не пользуйтесь тормозной жидкостью, которая долгое время стояла открытой, или которой больше одного года. Тормозная жидкость имеет свойство поглощать влагу из воздуха, что может привести к опасной потере эффективности тормозной системы. Используйте только рекомендованный тип тормозной жидкости. Смешивание различных типов жидкости может привести к отказу тормозной системы.



2.5 Проверка уровней жидкостей, контроль утечек Audi A4

Резервуар тормозной жидкости находится сзади слева в двигательном отсеке. Он имеет две камеры, каждая для своего тормозного контура.

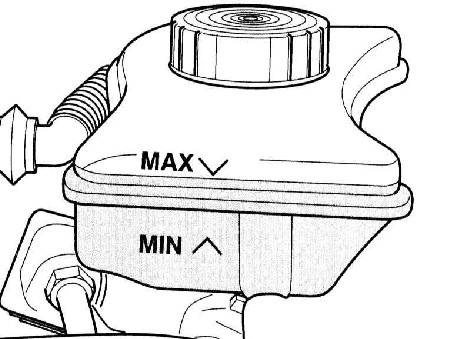

Уровень тормозной жидкости проверяется визуально, по меткам на пластиковом резервуаре, установленном на главном цилиндре. При закрытой крышке уровень тормозной жидкости должен находиться между отметками MAX и MIN.Если уровень ниже допустимого, сначала протрите верх резервуара и крышку чистой ветошью, чтобы предотвратить попадание грязи в систему после снятия крышки. Долейте до нужного уровня рекомендованной жидкостью, но не переливайте.

Пока снята крышка резервуара, проверьте жидкость и резервуар главного цилиндра на наличие загрязнений. Если в нём присутствуют частицы ржавчины, грязи или капли воды, жидкость из системы следует слить и залить новую.

После дополнения резервуара до нужного уровня удостоверьтесь, что крышка установлена ровно, во избежание утечек жидкости и/или попадания грязи.

Уровень жидкости в главном цилиндре будет слегка падать в результате изнашивания фрикционных накладок тормозных колодок. Нет необходимости доливать её до тех пор, пока уровень остаётся возле метки «MIN»; он поднимется после замены накладок. Очень низкий уровень может указывать на износ тормозных колодок. Проверьте их на наличие износа (обратитесь к Разделу Проверки тормозной системы.Регулировка стояночного тормоза).

Если уровень тормозной жидкости постоянно падает, немедленно проверьте всю систему на наличие утечек. Обследуйте тормозные линии, шланги и штуцерные соединения, вместе с суппортами, колесными цилиндрами и главным цилиндром (обратитесь к Разделам Проверки тормозной системы.Регулировка стояночного тормоза, Проверка состояния и замена шлангов двигательного отсека, локализация утечек).

Если при проверке уровня жидкости резервуар окажется пуст или почти пуст, тормозная система должна быть проверена на наличие утечек и прокачана (обратитесь к Главе Тормозная система).

Жидкость ГУР

Резервуар гидравлической системы усилителя рулевого управления находится в задней части двигательного отсека. Обратитесь к Разделу Проверка уровня жидкости системы гидроусиления руля.

Жидкость омывателя ветрового стекла

Концентрат стекломоющего средства легко воспламеняем.

При обращении с концентратом стекломоющего средства применение огня, открытого пламени и курение запрещаются.



2.5 Проверка уровней жидкостей, контроль утечек Audi A4



Откройте крышку и проверьте визуально уровень жидкости.

При необходимости долейте смесь из концентрата для мойки стёкол и питьевой воды.

Вместимость резервуара приведена в Спецификациях.

В районах с умеренным климатом систему можно заправить обычной водой, но рекомендуется добавлять в воду средство для мытья стёкол. Резервуар должен заполняться не более, чем на две трети, чтобы оставалось свободное пространство на случай расширения воды при замерзании. В районах с холодными климатическими условиями следует использовать специальный антифриз для омывания ветрового стекла, снижающий точку замерзания жидкости, который можно приобрести в любом магазине автомобильных аксессуаров. Обычно он продаётся в концентрированном или готовом виде. Если Вы приобрели концентрированный антифриз, смешайте его с водой в соответствии с инструкцией производителя на упаковке.

 border=

Для моделей с обогреваемыми жиклёрами, как правило, достаточная морозоустойчивость смеси до -10°С.

 border=

Не используйте антифриз системы охлаждения - он повредит окрашенные поверхности автомобиля.

Проверьте регулировку жиклёров, обратитесь к Разделу Снятие и установка жиклёра стеклоомывателя ветрового стекла.
