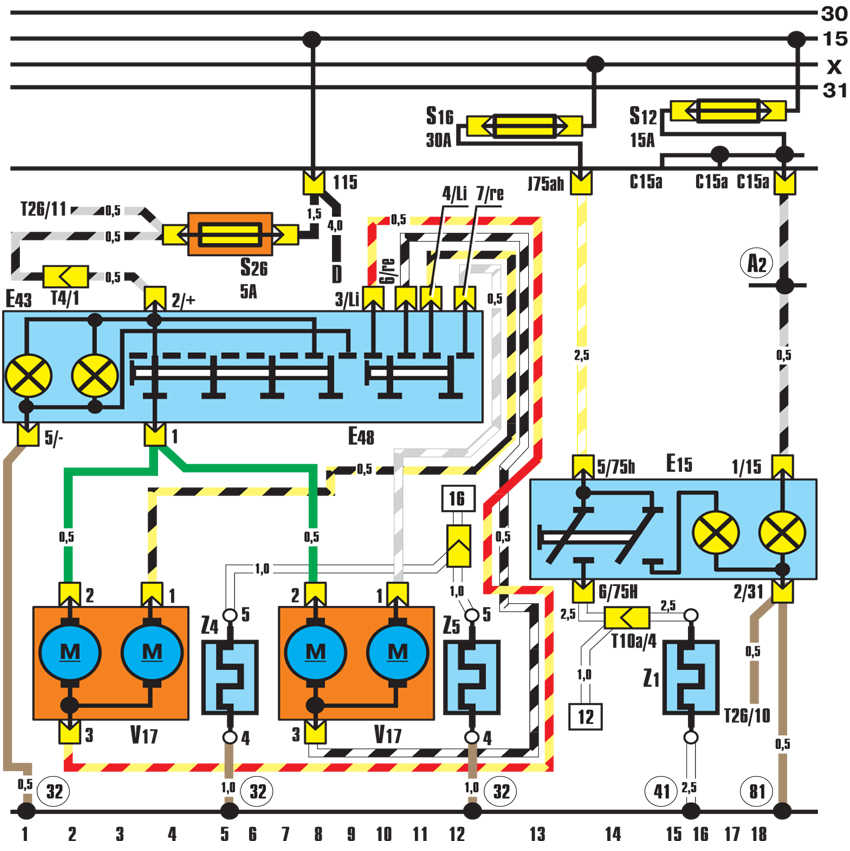

12.9.29 Наружные зеркала с электроприводом и электрообогревом - электросхема (Audi 100)





12.3.29. Наружные зеркала с электроприводом и электрообогревом

ОБЩИЕ СВЕДЕНИЯ



D – замок зажигания;
Е43 – выключатель электродвигателя зеркала;
Е48 – переключатель регулировки зеркал;
Т4–4-контактный разъем (черный) за панелью приборов;
Т26–26-контактный разъем (черный) в корпусе панели приборов;
V17 – электродвигатель регулировки зеркала со стороны водителя;
V25 – электродвигатель регулировки зеркала со стороны пассажира;
Z4 – элемент обогрева наружного зеркала со стороны водителя;
Z5 – элемент обогрева наружного зеркала со стороны пассажира;
32 – точка «массы» сзади слева за панелью приборов;
Е15 – выключатель обогрева заднего стекла;
Т10а – 10-контактный разъем (коричневый) за панелью приборов;
Т26–26-контактный разъем (черный) в корпусе панели приборов;
Z1 – элемент обогрева заднего стекла;
41 – точка «массы» под задней полкой;
81 – соединение с «массой» в жгуте проводов панели приборов;
А2 – «плюсовое» соединение (15) в жгуте проводов панели приборов
