Привод распределительного вала 4-х цилиндрового двигателя Audi 100

3.1.2.9. ПРИВОД РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ОБЩИЕ СВЕДЕНИЯ

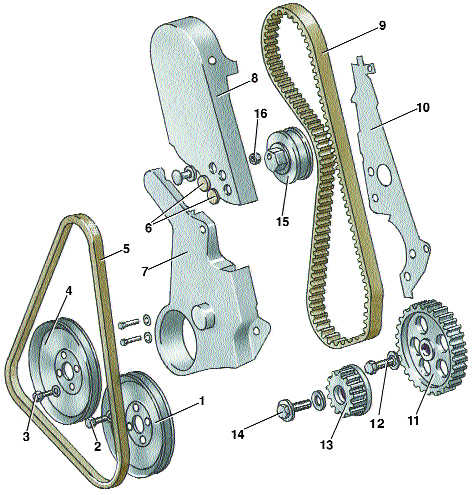

Детали привода распределительного вала

1 – шкив водяного насоса;
2 – болт крепления шкива водяного насоса;
3 – болт крепления шкива коленчатого вала;
4 – шкив коленчатого вала;
5 – ремень;
6 – заглушки;
7 – крышка привода распределительного вала нижняя;
8 – крышка привода распределительного вала верхняя;

9 – ремень привода распределительного вала;
10 – задняя крышка привода распределительного вала;
11 – зубчатое колесо промежуточного вала;
12 – болт крепления зубчатого колеса промежуточного вала;
13 – зубчатое колесо коленчатого вала;
14 – болт крепления зубчатого колеса коленчатого вала;
15 – натяжитель ремня привода распределительного вала;
16 – гайка крепления натяжителя

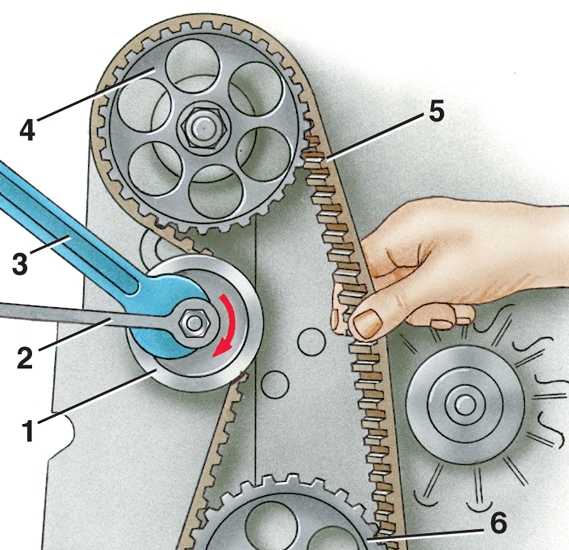

Регулировка и проверка натяжения ремня привода распределительного вала

1 – натяжитель ремня привода распределительного вала;

2, 3 – гаечные ключи;

4 – зубчатое колесо распределительного вала;

5 – ремень привода распределительного вала;

6 – зубчатое колесо промежуточного вала

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять верхнюю крышку привода распределительного вала (см. рис. Детали привода распределительного вала).

2. Отвернуть болты крепления и снять шкив водяного насоса.

3. Установить поршень 1-го цилиндра в в.м.т. такта сжатия (оба клапана закрыты). Метка на шкиве коленчатого вала должна быть совмещена со стрелкой на нижней крышке привода распределительного вала.

4. Отвернуть четыре болта и снять шкив коленчатого вала.

5. Снять нижнюю крышку привода распределительного вала.

6. Ослабить гайку крепления механизма натяжения ремня и повернуть ключом эксцентриковую ось натяжителя ремня против часовой стрелки, чтобы ослабить натяжение ремня.

7. Снять ремень с зубчатых колес коленчатого вала, рапределительного и промежуточного валов и с натяжителя механизма натяжения.

8. Отвернуть гайку и снять натяжитель.

9. Отвернуть болт и снять зубчатое колесо промежуточного вала, вынуть шпонку.

10. Отвернуть болт и снять зубчатое колесо коленчатого вала, вынуть шпонку.

11. Отвернуть болт и снять зубчатое колесо с распределительного вала, вынуть шпонку.

12. Отвернуть болты и снять заднюю крышку привода распределительного вала.

Сборка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить заднюю крышку привода распределительного вала и затянуть болты ее крепления.
2. Вставить шпонку в паз на коленчатом валу и установить зубчатое колесо. Нанести на резьбу болта 14 герметик, ввернуть болт с шайбой и затянуть моментом 200 Н·м (20,0 кгс·м).

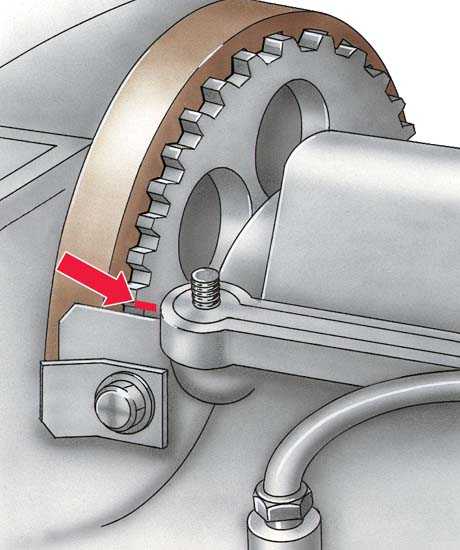

	3. Вставить шпонку в паз на распределительном валу, установить зубчатое колесо, ввернуть болт с шайбой и затянуть моментом 80 Н·м (8,0 кгс·м). Метка на зубчатом колесе должна совпадать с верхней плоскостью прокладки крышки головки цилиндров с левой стороны двигателя.
4. Вставить шпонку в паз промежуточного вала, установить зубчатое колесо, ввернуть болт 12 с шайбой и затянуть моментом 80 Н·м (8,0 кгс·м).
5. Установить механизм натяжения ремня привода распределительного вала.
	6. Временно установить шкив 4 коленчатого вала на зубчатое колесо 13. Поршень 1-го цилиндра должен находиться в в.м.т. Повернуть зубчатое колесо 11 промежуточного вала так, чтобы метка на нем совместилась с меткой на шкиве 4 коленчатого вала, как показано на рисунке.
7. Надеть ремень 9.
8. Повернуть ключом 3 (см. рис. Регулировка и проверка натяжения ремня привода распределительного вала) механизм 1 натяжения ремня 5 по часовой стрелке для предварительного натяжения ремня. Проверить, чтобы метки в.м.т. не сдвинулись с места. Повернуть механизм 1 натяжения дальше по часовой стрелке, натянув ремень 5 так, чтобы его можно было развернуть на 90°, взявшись за него двумя пальцами посередине между распределительным и промежуточным валами. Удерживая ключом 3 механизм натяжения, затянуть гайку его крепления ключом 2.
9. Снять шкив 4 коленчатого вала. Установить нижнюю крышку 7 привода распределительного вала (см. рис. Детали привода распределительного вала).
10. Установить шкив коленчатого вала, затянуть болты 3 моментом 20 Н·м (2,0 кгс·м).
11. Установить шкив водяного насоса.
12. Установить верхнюю крышку привода распределительного вала.
