Lada Largus. Разборка наружного зеркала заднего вида

Разбираем наружное зеркало заднего вида для замены отражающего элемента зеркала с элементом обогрева, блока мотор-редукторов или облицовки зеркала.

Работа показана на левом зеркале, на правом зеркале операции выполняем аналогично.

При низкой температуре окружающего воздуха, чтобы не расколоть отражающий элемент, рекомендуем снять зеркало и прогреть его бытовым феном или отогреть в помещении.

Для замены отражающего элемента зеркала с элементом обогрева поворачиваем отражающий элемент до упора вниз.

Отверткой отжимаем фиксатор отражающего элемента...

...и снимаем отражающий элемент зеркала с элементом обогрева.

Устанавливаем отражающий элемент зеркала с элементом обогрева в обратной последовательности.

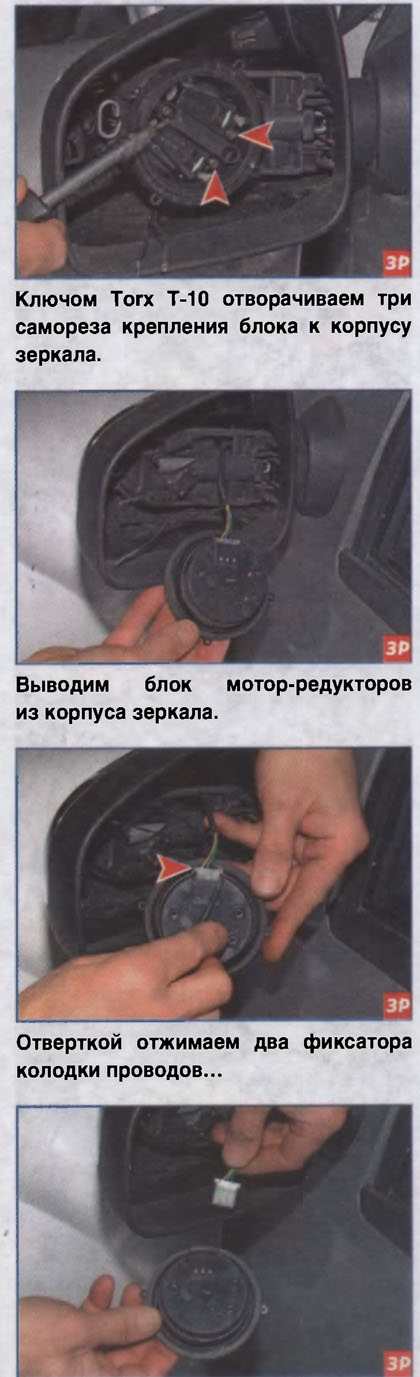

Для замены блока мотор-редукторов снимаем отражающий элемент зеркала.

...отсоединяем колодку от разъема

блока...

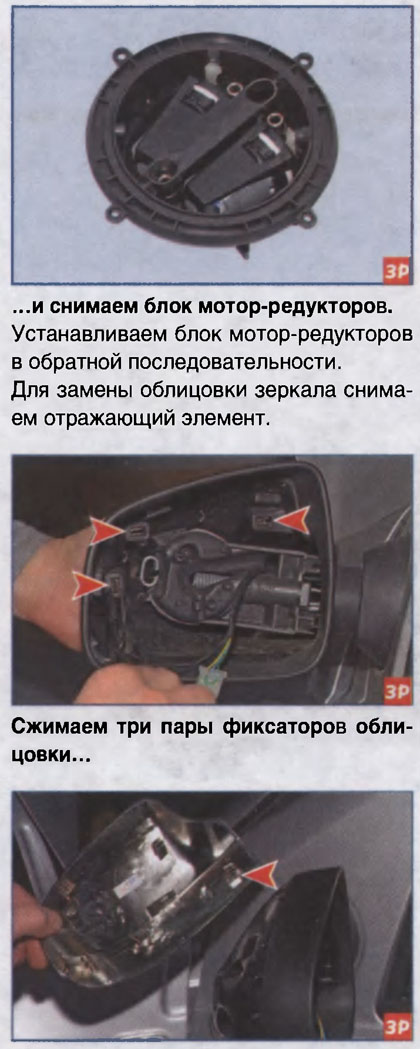

...и снимаем облицовку, преодолевая сопротивление еще двух фиксаторов (показаны стрелкой).

При установке облицовки вставляем фиксаторы облицовки в отверстия корпуса зеркала и нажимаем на облицовку до защелкивания фиксаторов.
