Lada Largus. Снятие рулевой колонки

Рулевую колонку снимаем для замены в сборе при выходе из строя подшипников вала колонки или карданных шарниров промежуточного вала.

Снимаем подрулевые переключатели (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля», с. 220). Отсоединяем колодки проводов выключателя зажигания и катушки иммобилайзера от колодок жгута проводов (см. «Замена катушки иммобилайзера и выключателя зажигания», с. 206). Снимаем комбинацию приборов (см. «Снятие комбинации приборов», с. 229), чтобы не повредить ее при извлечении рулевой колонки через отверстие в панели приборов.

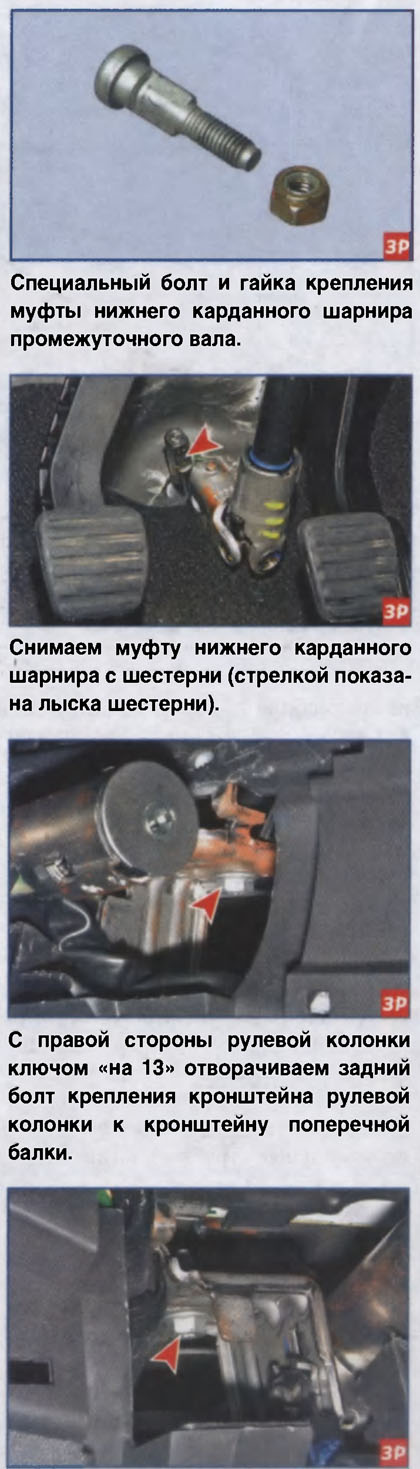

Головкой «на 13» отворачиваем гайку специального болта крепления муфты нижнего карданного шарнира промежуточного вала к приводной шестерне рулевого механизма.

Вынимаем болт.

Тем же инструментом отворачиваем задний болт с левой стороны рулевой колонки.

Перемещая верхнюю часть рулевой колонки так, чтобы она не зацепилась за элементы панели приборов и поперечной балки, вынимаем колонку через отверстие в панели приборов. Устанавливаем рулевую колонку в обратной последовательности.

Муфту нижнего карданного шарнира монтируем на приводную шестерню рулевого механизма так, чтобы болт крепления муфты совместился с лыской шестерни. Гайку болта крепления муфты и болты крепления рулевой колонки затягиваем предписанным моментом.
