Инструкция | Lada Largus. Снятие катушки зажигания двигателя 1,6 (8V)

Катушку зажигания снимаем для замены, а также при ремонте двигателя.
При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку жгута проводов от катушки зажигания.

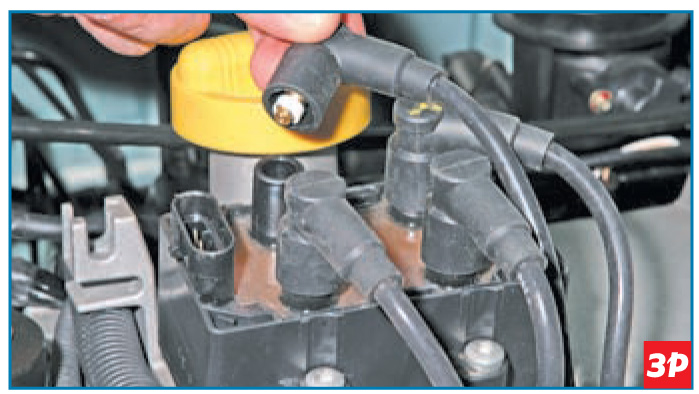

Снимаем с вывода катушки зажигания наконечник высоковольтного провода.
Аналогично снимаем наконечники других высоковольтных проводов.

Ключом Torx T-30 отворачиваем три винта крепления катушки зажигания к крышке головки блока цилиндров…

…и снимаем катушку зажигания.
Устанавливаем катушку зажигания в обратной последовательности.

Высоковольтные провода подсоединяем к выводам катушки в соответствии с номерами цилиндров, нанесенными на корпус катушки.
