Рено Лоджи 2012 года. Электросхемы - часть 1

Как пользоваться электросхемами
На принципиальных схемах представлены внутренние схемы простых электрических элементов (разъемов, реле), что облегчает понимание работы системы и диагностики. На схеме изображены:

• электроприборы с присвоенным номером,

• разъемы, обозначенные буквой с последующей цифрой (R107),

• соединения с “массой”, обозначаемые буквой, за которой следуют буква или цифра (например, М4 или MG).

Принципиальные схемы дополнены:

• указанием на назначение проводов в каждом разъеме,

• схемами прокладки электропроводки, которые позволяют определить местоположение элементов на автомобиле,

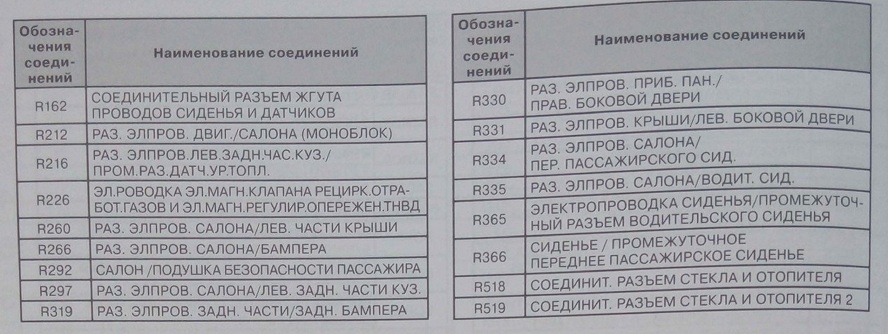

• перечнями функций, приборов, соединительных разъемов, соединений с “массой”, цепей.

Цвета проводов

В основных электрических цепях используются провода следующих цветов:
