Рено Лоджи 2012 года. Снятие подшипника дифференциала

1. Снять коробку передач.

2. Поместить коробку передач на разборочный стенд.

3. Снять корпус пятой передачи.

4. Снять синхронизатор и шестерни пятой передачи.

5. Снять картер механизма коробки передач.

6. Извлечь валы коробки передач.

7. Извлечь дифференциал.

Коробки передач с закрытым дифференциалом

Примечание

Процедура идентична для обоих подшипников.

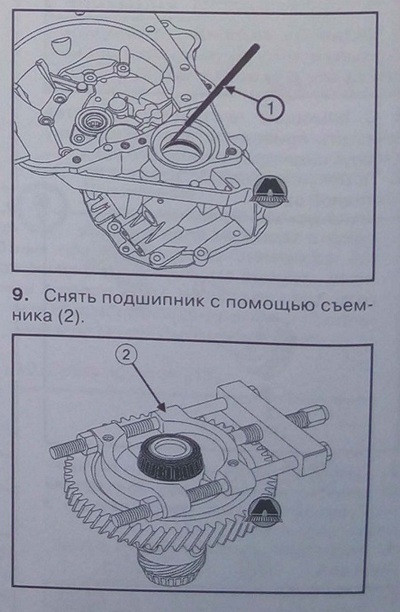

8. Извлечь наружное кольцо подшипника с помощью закругленной выколотки (1).

Коробки передач с открытым дифференциалом

Сторона зубчатого венца

10. Вставить небольшой стержень (3) в корпус и поместить его поперек подшипника (4).

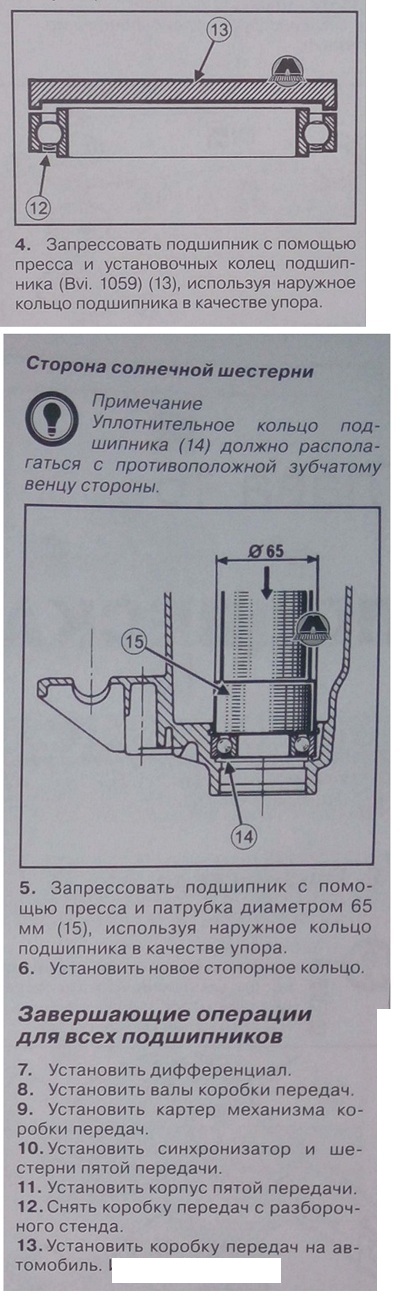

Установка подшипников

Коробки передач с открытым дифференциалом
Сторона зубчатого венца

Примечание

Уплотнительное кольцо подшипника (12) должно располагаться с противоположной зубчатому венцу стороны.
