Водяная камера, термостат и трубопроводы системы охлаждения двигателя

При выполнении работ в моторном отсеке, чтобы не получить травм, необходимо принять меры предосторожности, поскольку электровентилятор системы охлаждения двигателя может неожиданно включиться.

Чтобы не получить тяжелых ожогов при горячем двигателе, необходимо соблюдать следующие правила:

• не открывать крышку расширительного бачка,

• не сливать жидкость из системы охлаждения двигателя,

• не открывать крышки для удаления воздуха.
Примечание

При выполнении работ необходимо быть готовым к вытеканию жидкости, поэтому нужно подготовить поддон для сбора жидкости и накрыть окружающие компоненты.

Рено Лоджи 2012 года. Снятие и установка водяной камеры системы охлаждения двигателя

Двигатель H5F. Снятие водяной камеры

1. Поместить автомобиль на двустоечный подъемник.

2. Снять впускной воздуховод воздушного фильтра.

3. Отвернуть болты крепления и снять защитный поддон двигателя.

4. Снять передний бампер с автомобиля.

5. Слить охлаждающую жидкость из системы охлаждения двигателя.

6. Отсоединить трубопровод системы охлаждения от держателя (1).

7. Сдвинуть трубопровод системы охлаждения в сторону.

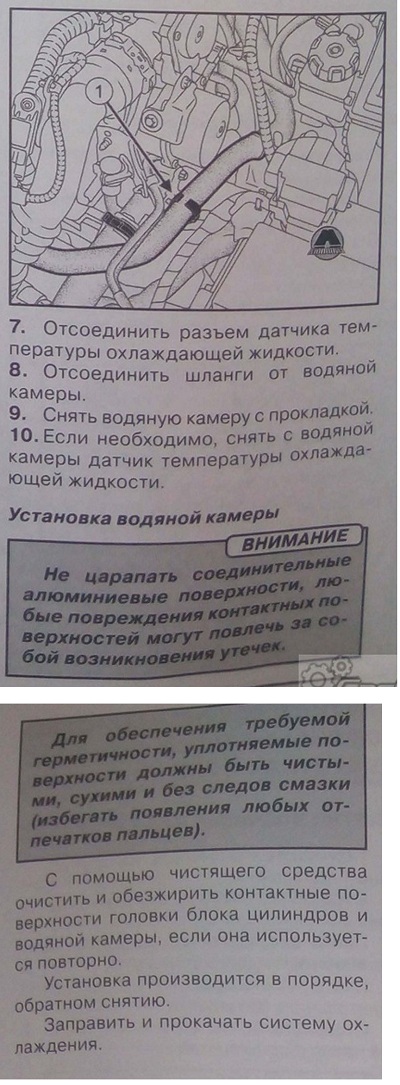

8. Отсоединить разъем датчика температуры охлаждающей жидкости.

9. Отсоединить шланги системы охлаждения от водяной камеры

10. Отвернуть крепежные болты и снять водяную камеру с прокладкой (см ои сунок общего вида в начале главы).

Двигатель К7М. Снятие водяной камеры

1. Поместить автомобиль на двустоечный подъемник.

2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Отвернуть болты крепления и снять защитный поддон двигателя.

4. Слить охлаждающую жидкость из системы охлаждения двигателя.

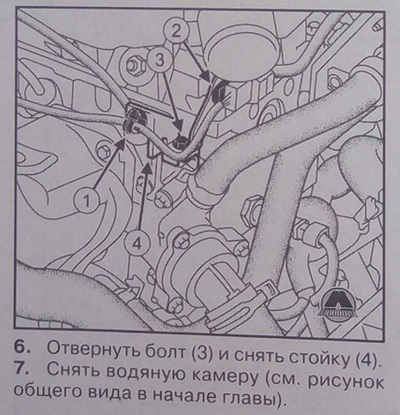

5. Отцепить проводку от держателей (1) и (2).

Установка водяной камеры

Двигатель К9К. Снятие водяной камеры

1. Поместить автомобиль на двустоечный подъемник.

2. Снять впускной воздуховод.

3. Отвернуть болты крепления и снять защитный поддон двигателя.

4. Снять передний бампер с автомобиля.

5. Слить охлаждающую жидкость из системы охлаждения двигателя.

6. Отцепить патрубок системы охлаждения от держателя (1) и убрать в сторону.
