Рено Лоджи 2012 года. Головка блока цилиндров дизеля K9K 1,5 л

Регулировка зазора в клапанах

Регулировочные значения

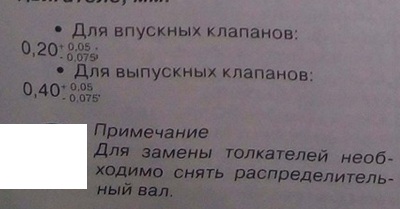

Регулировочный зазор на холодном Двигателе, мм:

Регулировка

Методика регулировки зазоров в механизме привода клапанов

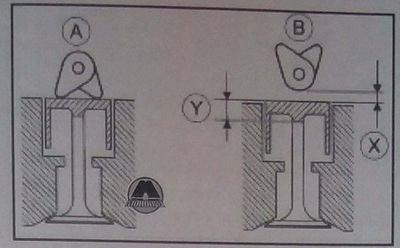

1. Установить клапаны цилиндра (А) в положение окончания такта выпуска -начала такта впуска.

2. Проверить зазор (X) клапанов цилиндра (В).

Примечание

Размер (Y) соответствует классу толкателя по толщине.

3. Соответствие между цилиндрами (А) при (В) измерении зазора клапанов:

• установить цилиндр № 1 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре № 4,

• установить цилиндр № 3 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре № 2,

• установить цилиндр № 4 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре № 1,

• установить цилиндр № 2 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре № 3,

4. Сравнить полученные значения с требуемыми.

5. Заменить толкатели, зазоры между которыми и кулачками распределительного вала находятся вне допусков.

6. Снять:

• ремень привода ГРМ,

• крышки подшипников распределительного вала,

• распределительный вал,

• один или несколько толкателей за пределами допуска.

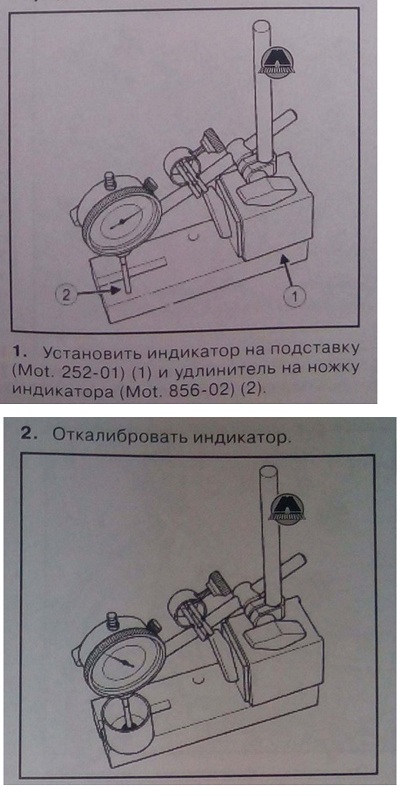

Определение размера Y

3. Поднять удлинитель ножки индикатора, не изменяя при этом положение магнитной подставки и индикатора.

4. Установить толкатель, подлежащий измерению.

5. Снять размер (Y) и повторить операцию для толкателей тех цилиндров, в которых зазоры клапанов за пределами допуска. Издательство «Монолит» Чтобы подобрать толщину толкателя или толкателей см. “Каталог запасных частей” для данного автомобиля.

В запасные части поставляются цельные толкатели 25 классов по толщине.

6. Снова проверить зазор в механизме привода клапанов.

7. При необходимости снова подобрать новые толкатели.
