Renault Duster. Снятие противотуманной фары

Противотуманную фару снимаем для ее замены и при замене переднего бампера.
Работу выполняем на смотровой канаве или эстакаде.
Операции показываем на правой противотуманной фаре, левую противотуманную фару заменяем аналогично.
Cнимаем правое переднее колесо и правый грязезащитный щиток моторного отсека (см. Снятие грязезащитных щитков моторного отсека).
Отворачиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу (см. Снятие брызговиков и подкрылков передних колес).

Отгибаем переднюю часть подкрылка и заводим ее за тормозной диск.
Отсоединяем колодку проводов от лампы противотуманной фары (см. Замена лампы противотуманной фары).

Ключом Torx T-20 отворачиваем два винта крепления фары…

…и снимаем противотуманную фару.
Устанавливаем противотуманную фару в обратной последовательности.
После установки фары проводим регулировку направления пучка света в вертикальной плоскости.

Рукой или крестообразной отверткой вращаем пластмассовый регулировочный винт по часовой стрелке для подъема пучка света, или против часовой стрелки – для опускания пучка.
Для регулировки направления пучка света противотуманных фар в процессе эксплуатации в переднем бампере выполнены отверстия.

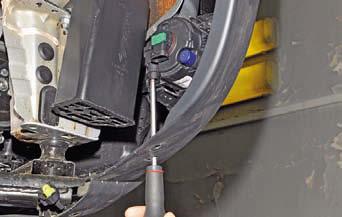

Для регулировки…

…вставляем в отверстие крестообразную отвертку с длиной стержня не менее 200 мм (для наглядности показано при снятом подкрылке).
