Renault Duster. Снятие радиатора двигателя

Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний бампер (см. «Снятие переднего бампера) и вентилятор радиатора (см. Снятие вентилятора радиатора).
Для доступа к креплениям радиатора необходимо демонтировать пластмассовый дефлектор радиатора и конденсатора системы кондиционирования воздуха.
С каждой стороны автомобиля дефлектор крепится с помощью трех пистонов.

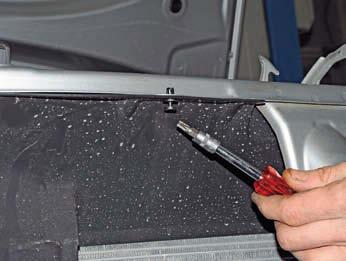

Ключом Torx T-30 выворачиваем фиксатор пистона правого крепления дефлектора к верхней поперечине рамки радиатора.

Тем же инструментом выворачиваем фиксаторы двух пистонов правого крепления дефлектора к балке переднего бампера.
Аналогично выворачиваем фиксаторы трех пистонов левого крепления дефлектора.

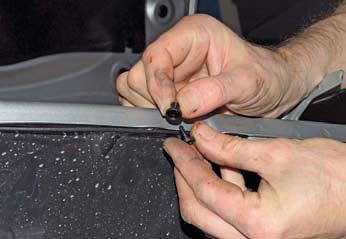

Вынимаем пистоны с фиксаторами…

…и снимаем дефлектор радиатора и конденсатора.
Подставляем под нижний патрубок радиатора емкость для слива охлаждающей жидкости.

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу.
На заводе-изготовителе шланги установлены на патрубках радиатора с применением герметика.
Поэтому, в случае затруднения при снятии шланга с патрубка радиатора…

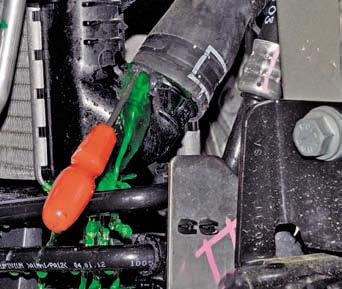

…аккуратно (чтобы не повредить шланг) вставляем в зазор между патрубком и шлангом шлицевую отвертку.
Перемещая отвертку по окружности патрубка, поддеваем шланг…

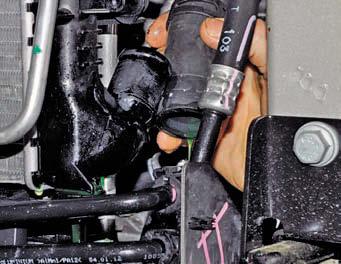

…и снимаем его с нижнего патрубка радиатора, сливая охлаждающую жидкость в подставленную емкость.

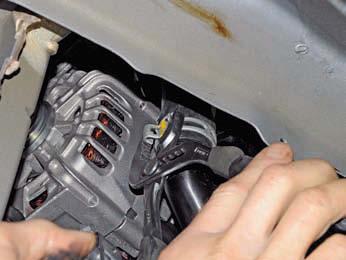

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу.
Снимаем подводящий шланг радиатора с верхнего патрубка радиатора.
Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте), то можно отсоединить верхний конец шланга от патрубка крышки термостата.

Головкой «на 8» отворачиваем четыре самореза крепления конденсатора системы кондиционирования воздуха к радиатору.
Не отсоединяя трубок подвода и отвода хладагента от конденсатора, приподнимаем его…

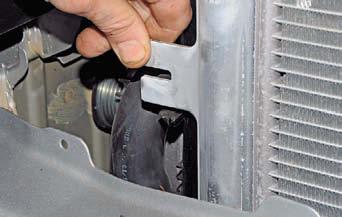

…выводя кронштейн его правого верхнего крепления из держателя на радиаторе.

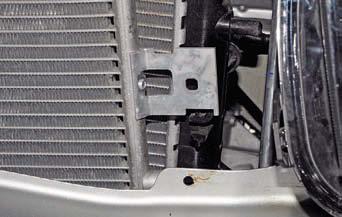

Аналогично выводим кронштейн левого верхнего крепления конденсатора из держателя на радиаторе.

Подвязываем конденсатор к верхней поперечине рамки радиатора.

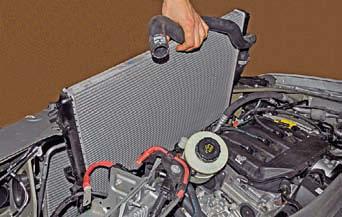

Вынимаем радиатор из моторного отсека.
Герметичность радиатора проверяем в ванне с водой.
Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 1 бара (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с.
При этом не должно наблюдаться появление пузырьков воздуха.
Негерметичный радиатор заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см. Замена охлаждающей жидкости).
