Митсубиси Лансер 10. Электросхема - Система блокировки рычага селектора выбора режимов трансмиссии

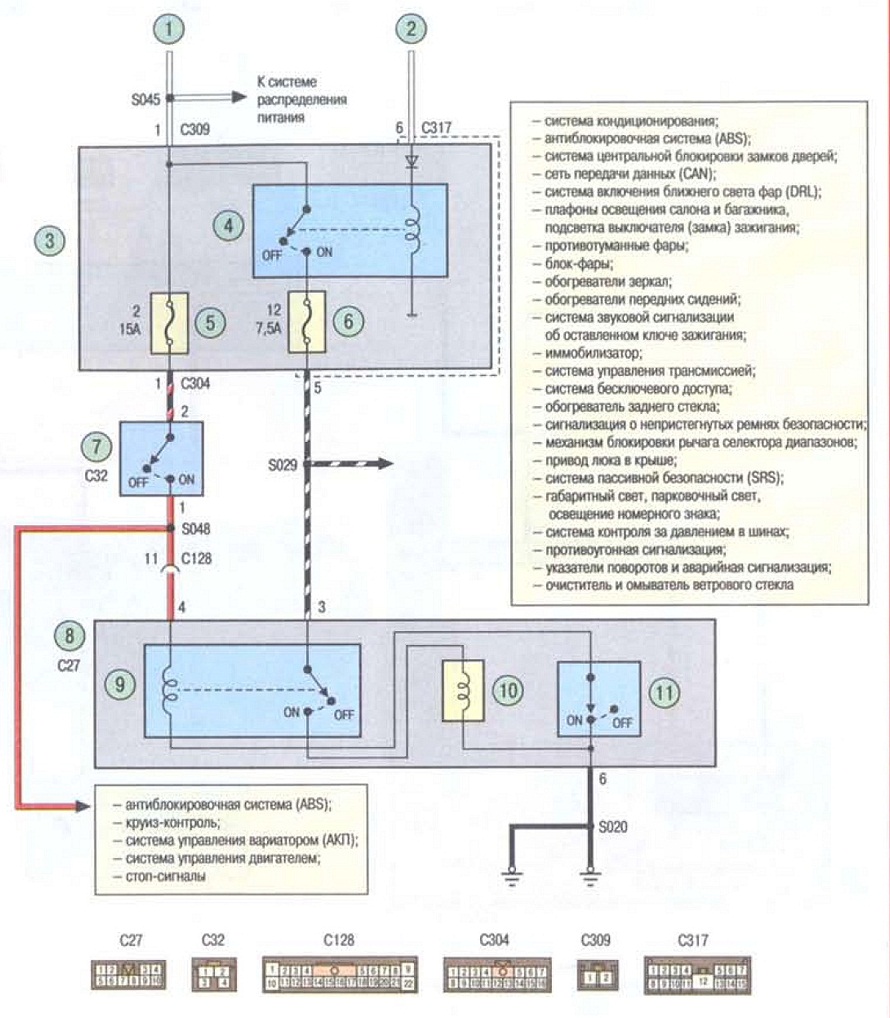

Схема 17. Система блокировки рычага селектора выбора режимов трансмиссии: 1 - плавкая вставка (80 А); 2 - выключатель (замок) зажигания; 3 - блок управления электрооборудованием; 4 - реле включения зажигания; 5 - предохранитель (15 А); б - предохранитель (7.5 А); 7 - выключатель стоп-сигналов; 8 - механизм переключения режимов трансмиссии; 9 - реле блокировки рычага селектора; 10 - соленоид блокировки рычага селектора; 11 - датчик включения режима "Р" (парковка)
