Митсубиси Лансер 10. Электросхема - Система пуска двигателя

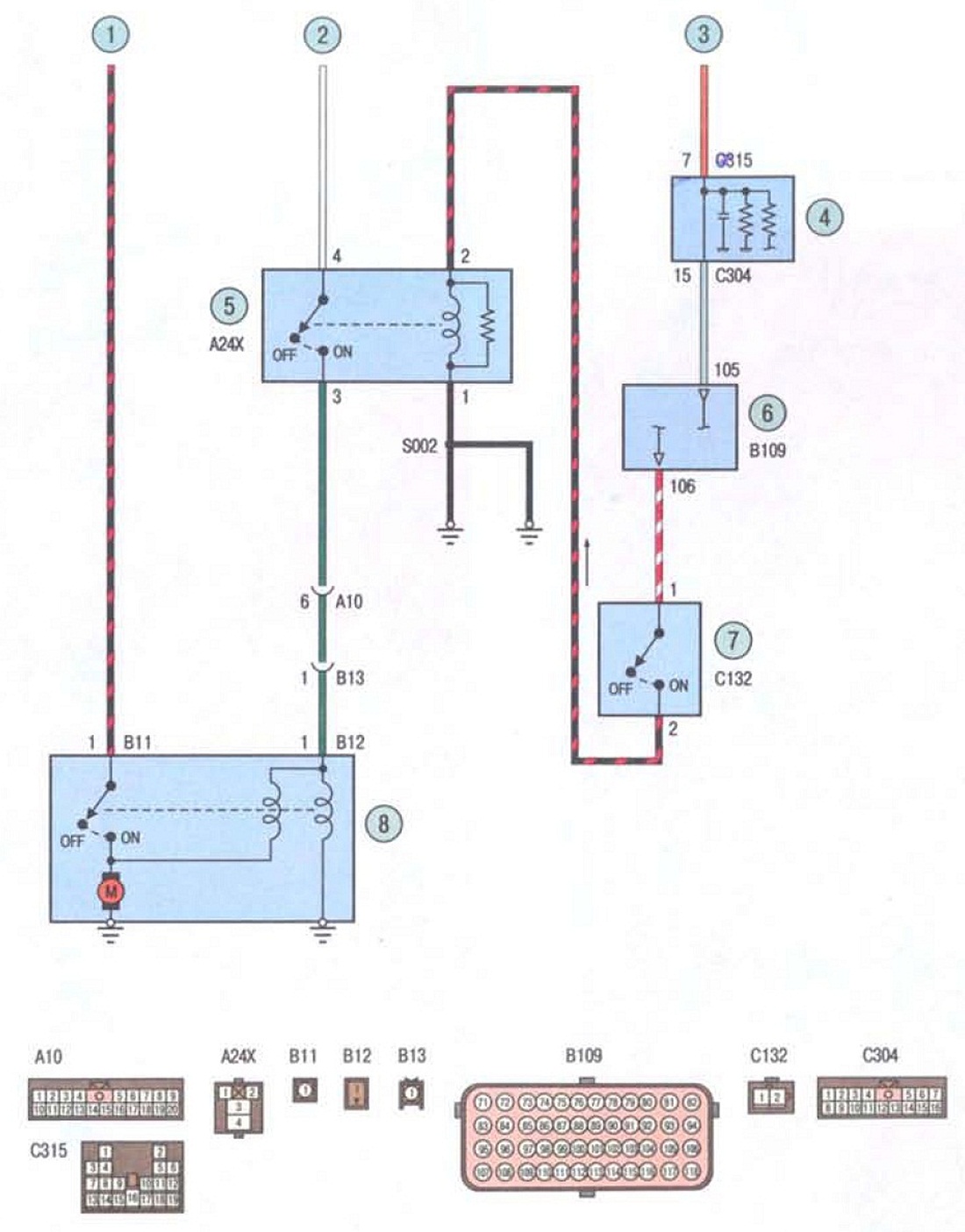

Схема 1 Система пуска двигателя (с механической коробкой передач): 1 - аккумуляторная батарея; 2 - плавкая вставка (30 А); 3 - выключатель (замок) зажигания; 4 - блок управления электрооборудованием; 5 - реле стартера; 6 - блок управления двигателем; 7 - датчик выключения сцепления; 8 - стартер
