Руководство | Митсубиси Лансер 10. Снятие, установка и проверка катушек зажигания

Вам потребуются: ключ торцовый «на 10», тестер или омметр.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините колодки с проводами от низковольтных выводов катушек.

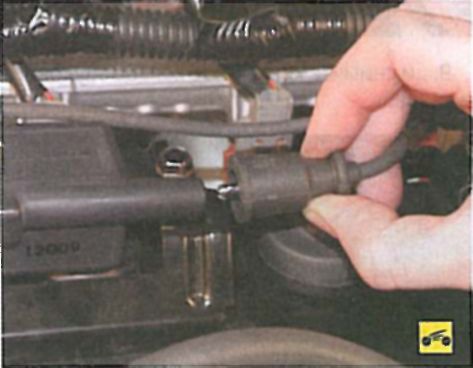

3. Отсоедините наконечник высоковольтного провода от вывода катушки зажигания.

4. Выньте из держателей на корпусе катушки высоковольтные провода.

5. Выверните два болта крепления катушки зажигания к крышке головки блока цилиндров...

6. ...и снимите катушку зажигания с автомобиля.

7. Отсоедините от катушки зажигания токопроводящую шину...

Примечание

Так выглядит снятая с автомобиля катушка зажигания. Обратите внимание на ее маркировку, чтобы при замене приобрести такую же.

8. ...и измерьте сопротивление вторичной обмотки, подсоединив омметр к высоковольтным выводам катушки зажигания. Сопротивление вторичной обмотки должно составлять 8,5-11,5 кОм.

9. Аналогичную проверку проведите для второй катушки зажигания.

10. Если сопротивление вторичной обмотки отличается от указанного, замените катушку зажигания.

11. Проверьте первичную цепь катушки зажигания, подсоединив источник постоянного тока к выводам «2» и «3», а омметр к выводам «1» и «2» катушки зажигания. Значение сопротивления должно быть 20-30 кОм.

Примечание

Снятие, установка и проверка высоковольтных проводов - Мицубиси Лансер 9 (Mitsubishi Lancer)

1. Нумерация выводов нанесена на корпусе катушки.

2. Проверка должна проводиться аналоговым тестером.

3. Отрицательный провод тестера должен быть подключен к выводу «1» катушки зажигания.

4. Время подачи напряжения на выводы «2» и «3» при замере сопротивления вторичной обмотки не должно превышать 10 с. Иначе возможно перегорание обмотки катушки зажигания из-за перегрева.

12. Если сопротивление катушки зажигания отличается от указанного, замените катушку зажигания.

Митсубиси Лансер 10. Снятие, установка и проверка высоковольтных проводов системы зажигания

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

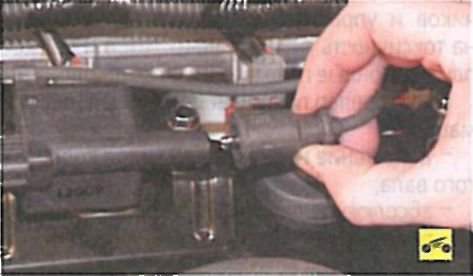

2. Отсоедините наконечник высоковольтного провода от вывода катушки зажигания...

3. ...извлеките наконечник высоковольтного провода из колодца в крышке головки блока цилиндров и снимите провод с автомобиля.

4. Проверьте сопротивление высоковольтных проводов. Предельно допустимая величина сопротивления составляет 19 кОм.

5. Если величина сопротивления высоковольтного провода отличается от указанной, замените высоковольтный провод.
