Митсубиси Лансер 10. СНЯТИЕ И УСТАНОВКА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА



Вам потребуются: ключи «на 14», «на 17», «на 19», торцовые головки «на 14», «на 17», «на 19», удлинитель, вороток, отвертка с плоским лезвием

1 Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 89).

3. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 85).

4. Снимите передний брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 85).

5. Слейте моторное масло из картера двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 61).

6. Снимите правую опору силового агрегата (см. «Замена опор подвески силового агрегата», с. 86).

7 Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателей 4В10,4В11», с. 67).

8. Снимите крышку головки блока цилиндров (см «Замена прокладки крышки головки блока цилиндров», с. 90).

9. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива. Снимите шкив с коленчатого вала.

10. Снимите масляный картер (см. «Замена уплотнения масляного картера», с. 92).

11. Выверните шесть болтов А (рис. 5.3), шесть болтов В, по одному болту С и D, а затем снимите крышку цепи газораспределительного механизма.

12. Специальным приспособлением отожмите башмак натяжителя цепи (рис. 5.4)...

13. ...и зафиксируйте натяжитель штифтом (рис. 5.5).

14. Немного проверните распределительный вал выпускных клапанов по часовой стрелке и снимите цепь со звеньев шестерни вала (рис 5.6).

15 Извлеките приспособление и снимите цепь с шестерни вала впускных клапанов, затем с шестерни коленчатого вала и снимите цепь с двигателя.

16. Установите цепь в обратном порядке, соблюдая совпадение соответствующих меток оранжевого цвета на цепи и на шестернях валов (рис. 5.7).

17 Нанесите на привалочную поверхность крышки газораспределительного механизма герметик в соответствии со схемой, показанной на рис. 5.8, установите крышку и вверните болты ее крепления в порядке, обратном показанному на рис. 5.3.

18. Установите все остальные ранее снятые детали в порядке, обратном снятию.

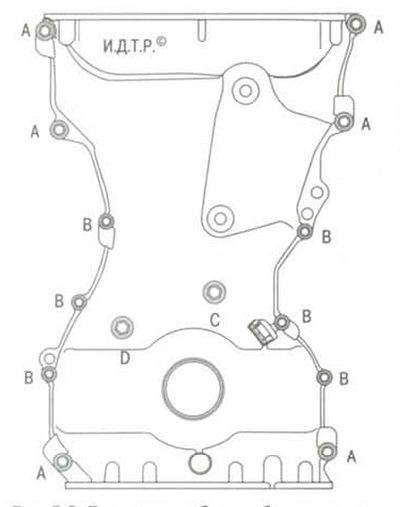

Рис. 5.3. Порядок ослабления болтов крышки газораспределительного механизма

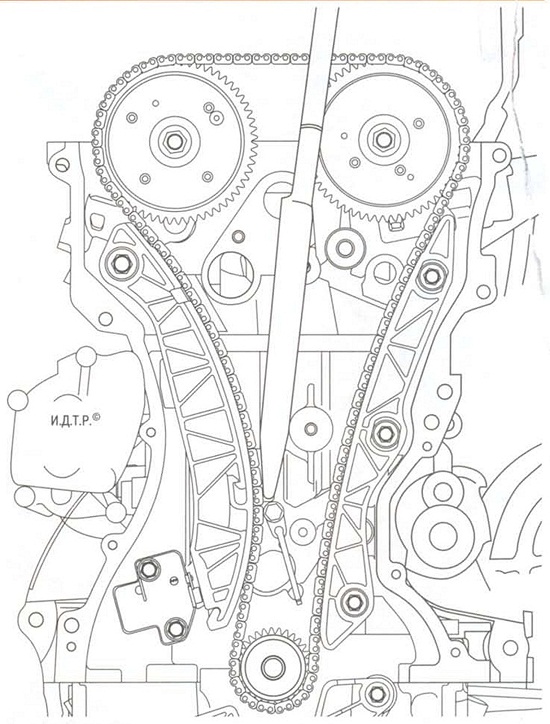

Рис. 5.4. Отжатие башмака цепи привода газораспределительного механизма
