Митсубиси Лансер 10. Информационный дисплей
Информационный дисплей представляет собой электронное устройство,
которое отображает информацию о поездке, предупреждающую информацию,
уровень яркости освещения панели приборов в следующем виде (рис.
Параметры, отображаемые в информационном поле дисплея, приведены в табл.
1.5*
Рис. 1 .9, Изображение на дисплее при выключенном зажигании: 1 - символ, сигнализирующий о наличии предупреждающих сообщений; 2 - информационное поле при выключенном зажигании (см. табл, 1,5); 3 - сигнализация о незакрытых дверях
Отображение функций переключают нажатием кнопки на
панели приборов.
Для обнуления параметров средней скорости и среднего расхода топлива
нажмите
и удерживайте кнопку «INFO» на панели приборов, Значение средней скорости и среднего расхода топлива можно также обнулить в меню «Настройки» (см. ниже).
Рис. 1.10, Изображение на дисплее при включенном зажигании (на автомобилях с автоматической коробкой передач или бесступенчатым вариатором): 1 - символ, сигнализирующий о наличии предупреждающих сообщений; 2 - окно индикации системы курсовой устойчивости; 3 - информационное поле при включенном зажигании (см- табл, 1,5); 4 - индикация уровня топлива а баке, 5 - индикация температуры окружающего воздуха; 6 - индикация положения рычага селектора коробка передач
Для изменения настроек информационного дисплея перейдите в меню
«Настройки» информационного поля. Для выбора доступны следующие функции:
- режим обнуления средней скорости и среднего расхода топлива («AUG»);
- выбор единиц измерения расхода топлива («AUG UNIT»);
- язык сообщений («LANGUAGE»);
- режим работы зуммера;
- интервал напоминания об отдыхе водителя («ALARM»);
- возврат к заводским установкам («RESET»)
Рис. 1.11. Изображение на дисплее при включенном
зажигании (на автомобилях с автоматической коробкой передач или
бесступенчатым вариатором): 1 - символ, сигнализирующий о наличии
предупреждающих сообщений; 2 - окно индикации системы курсовой
устойчивости;
3 - информационное поле при включенном зажигании (см. табл, 1,5); 4 -
индикация уровня топлива в баке; 5- индикация температуры окружающего
воздуха

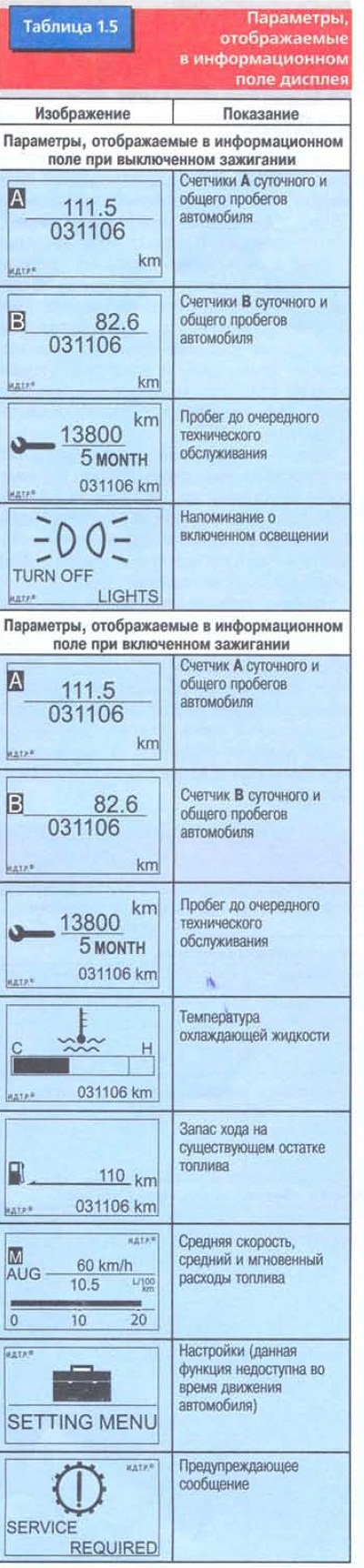

Таблица 1.5
Параметры, отображаемые а информационном поле дисплея
Для обнуления средней скорости и среднего расхода топлива войдите в меню «Настройки» и нажатием кнопки «INFO» выберите параметр («AUG»),„
...нажмите и удерживайте кнопку «INFO» более 2 с, а
затем выберите автоматический или ручной режимы обнуления»
Примечание
Обнуление средней скорости и среднего расхода топлива в ручном режиме
осуществляется нажатием и удержанием кнопки «INFO» при отображении
данного параметра в информационном поле.
Обнуление вышеназванных параметров в автоматическом режиме происходит
при выключении зажигания более чем на 4 ч,

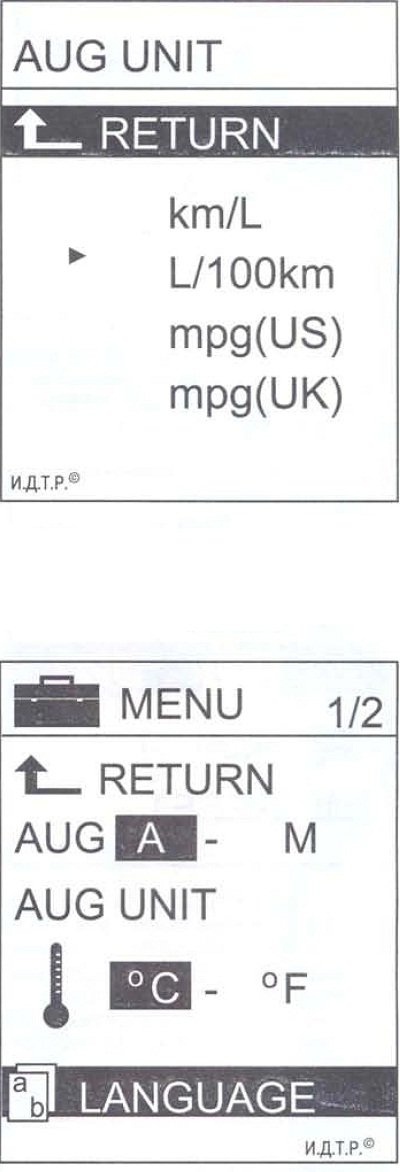

Для выбора единиц измерения расхода топлива войдите в меню «Настройки» и
нажатием кнопки «INFO» выберите параметр
...затем нажмите и удерживайте кнопку «INFO» более 2 с, выберите нужную единицу измерения и зафиксируйте параметр, удерживая нажатой кнопку «INFO».
Для выбора языка сообщений войдите в меню «Настройки» и нажатием кнопки «INFO» выберите параметр («LANGUAGE»)...
..затем нажмите и удерживайте кнопку «INFO» более 2 с, выберите нужный язык сообщений и, удерживая кнопку «INFO», за-фиксируйте параметр.

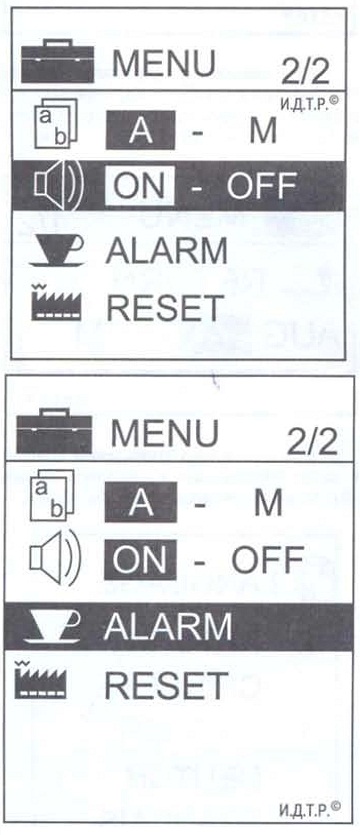

Для выбора режима работы зуммера войдите в меню «Настройки» и нажатием кнопки «INFO» выберите пиктограмму с изображением динамика, нажмите и удерживайте кнопку «INFO» более 2 с, выберите нужный вариант работы зуммера и, удерживая кнопку «INFO», зафиксируйте параметр.
Для выбора периодичности напоминания об отдыхе водителя войдите е меню «Настройки» и нажатием кнопки «INFO» выберите параметр («ALARM»)...
...затем нажмите и удерживайте кнопку «INFO» более 2 с, выберите нужную периодичность напоминаний и, удерживая кнопку «INFO», зафиксируйте параметр.
