Mitsubishi Lancer 9. Комбинация приборов
Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя электронные спидометр и тахометр, указатели температуры охлаждающей жидкости и уровня топлива, контрольные и сигнальные лампы.
Комбинация приборов закреплена в гнезде панели приборов четырьмя винтами и облицована пластмассовым щитком.
Предупреждение
Для того чтобы не повредить стекло комбинации приборов, не очищайте его растворителями.
Возможные неисправности комбинации приборов, их причины и способы устранения
|
Причина неисправности |
Способ устранения |
|
Не работает указатель температуры или уровня топлива |
|
|
Поврежден указатель |
Замените комбинацию приборов |
|
Неисправен датчик указателя |
Замените датчик |
|
Повреждены провода или окислены их наконечники |
Замените поврежденные провода, зачистите наконечники |
|
Не работает контрольная или сигнальная лампа |
|
|
Перегорела лампа |
Замените лампу |
|
Неисправен датчик лампы |
Замените датчик |
|
Повреждены провода или окислены их наконечники |
Замените поврежденные провода, зачистите наконечники |
|
Недостаточно плотно прижаты контакты патрона лампы к печатной плате |
Подогните контакты патрона лампы или замените патрон |
|
Не работает спидометр |
|
|
Повреждены провода или окислены их наконечники |
Замените поврежденные провода, зачистите наконечники |
|
Неисправен датчик скорости |
Замените датчик |
Mitsubishi Lancer 9. Снятие и установка комбинации приборов
Вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Выверните два винта крепления щитка панели приборов...
3. ...и, преодолевая сопротивление двух пластмассовых фиксаторов, расположенных в нижних углах щитка...
4. ...снимите щиток с панели приборов.
5. Преодолевая сопротивление пластмассовых защелок, извлеките блок управления наружными зеркалами из панели приборов.
6. Выверните один винт нижнего крепления...

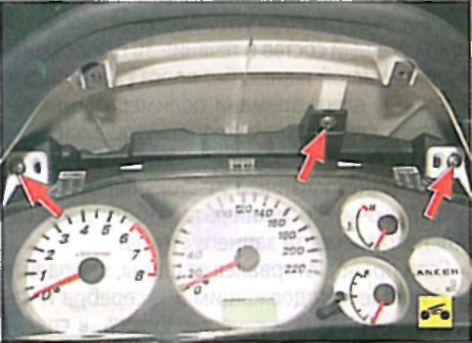

7. ...три винта верхнего крепления комбинации приборов к панели приборов...
8. ...и, развернув комбинацию приборов, извлеките ее из места установки.

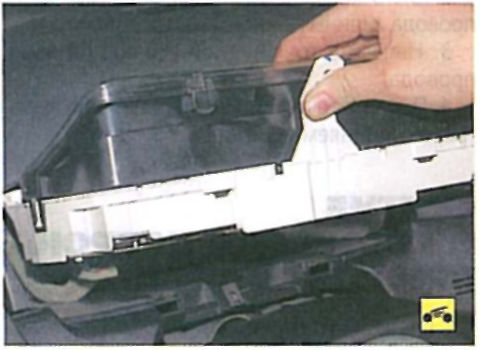

9. Нажмите на пластмассовый фиксатор...
10. ...и отсоедините от выводов комбинации приборов колодку жгута проводов, расположенную с правой стороны.
11. Аналогичным образом отсоедините колодку жгута проводов елевой стороны и снимите комбинацию приборов с автомобиля.
12. Установите комбинацию приборов в порядке, обратном снятию.
