Mitsubishi Lancer 9. Замена звукового сигнала и его регулировка
Если звучание звуковых сигналов стало тише или появился хрип, их можно попробовать отрегулировать регулировочными винтами.
Звуковые сигналы находятся под облицовкой радиатора и крепятся металлическими планками к кронштейну, соединенному со стойкой радиатора болтами.
Рис. 10.1. Монтажный блок, размещенный в моторном отсеке.
Цепь питания звуковых сигналов управляется реле (поз. 6) и защищена плавким предохранителем (поз. 2).
Вам потребуются: отвертка с крестообразным лезвием, пассатижи, ключ «на 12».
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите накладку бампера (см. «Снятие, разборка и установка переднего бампера»).

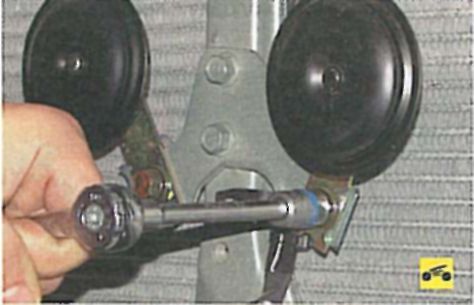

3. Выверните болт крепления планки сигнала верхнего тона к кронштейну, снимите сигнал с кронштейна...

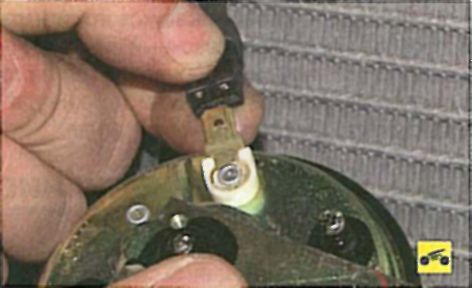

4. ...и отсоедините от его вывода колодку жгута проводов.
5. Аналогичную операцию проделайте для сигнала нижнего тона.
6. При необходимости отверните гайку и снимите планку со шпильки крепления сигнала.
7. Зачистите окисленный вывод сигнала.

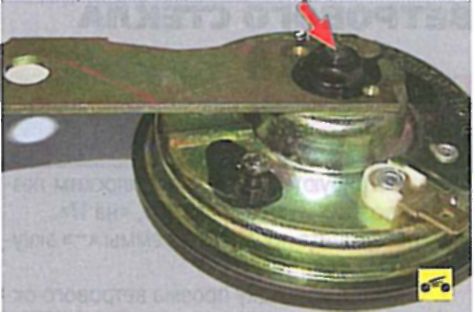

8. Удерживая регулировочный винт от проворачивания, ослабьте затяжку контрящей гайки регулировочного винта.
9. Подсоедините колодку с проводом к выводу сигнала.
10. Нажмите выключатель звукового сигнала и, проворачивая регулировочный винт в соответствующую сторону, добейтесь громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.
Примечание
Регулировку звукового сигнала необходимо проводить с помощником.
11. Установите звуковой сигнал в порядке, обратном снятию.
