Mitsubishi Lancer 9. Замена основного глушителя
Рис. 5.10. Узлы системы выпуска отработавших газов, расположенные на основании кузова: 1 - приемная труба дополнительного нейтрализатора отработавших газов; 2 - сильфон; 3 - диагностический датчик концентрации кислорода в отработавших газах; 4 - дополнительный нейтрализатор отработавших газов; 5 - основной глушитель; 6 - дополнительный глушитель.
1. Вверните три болта крепления трубы основного глушителя к трубе дополнительного глушителя.

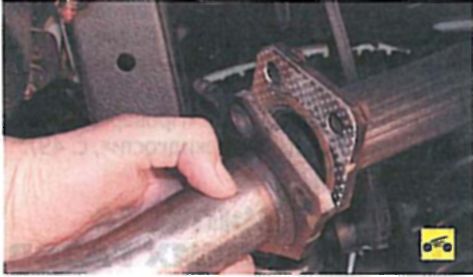

2. Разъедините фланцы труб, преодолевая упругое сопротивление подушек подвески...

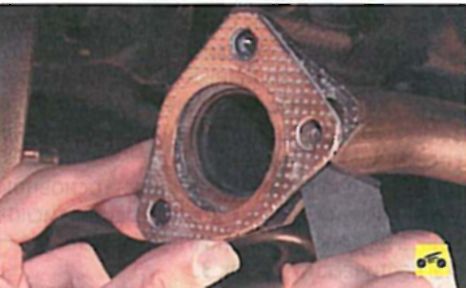

3. ...и снимите уплотнительную прокладку.
4. Поддерживая глушитель, снимите с его кронштейна левую переднюю подушку...

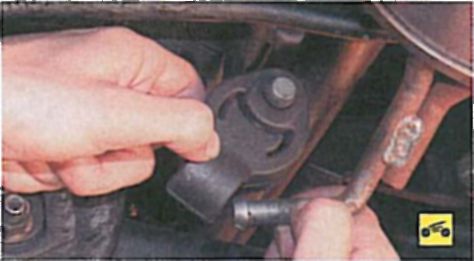

5. ...выверните болты крепления к кронштейнам глушителя правой передней...
6. ...и задней подушек...
7. ...и снимите основной глушитель 5 (см. рис. 5.10).
8. Установите новый основной глушитель в порядке, обратном снятию. Для облегчения установки в левую переднюю подушку смажьте кронштейн глушителя мыльным раствором.
